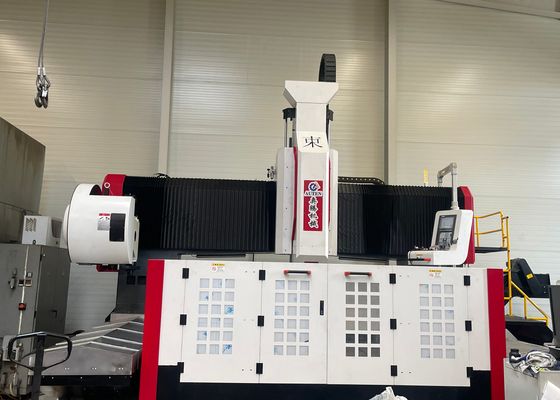

Máy khoan và phay tấm CNC kích thước phôi 2500x2500mm, đường kính ta rô tối đa 30mm

Máy khoan và phay tấm CNC kích thước phôi 2500x2500mm, Đường kính ta rô tối đa 30mm

Ứng dụng:

Thiết bị này được sử dụng để khoan, vát mép, ta rô và phay các bộ phận tấm/kết cấu. Nó chủ yếu được thiết kế để khoan hiệu quả cao các phôi như mặt bích, đĩa, vòng và tấm có độ dày nằm trong phạm vi gia công hiệu quả. Nó có thể thực hiện khoan lỗ thông và lỗ tịt trên cả các bộ phận đơn vật liệu và vật liệu composite.

Thông số kỹ thuật:

Cấu trúc máy:
Giường máy sử dụng cấu trúc đúc, chủ yếu bao gồm bàn làm việc, cổng di động, yên trượt di động, đầu khoan và phay, thiết bị bôi trơn tự động, thiết bị bảo vệ, thiết bị làm mát tuần hoàn, hệ thống điều khiển kỹ thuật số và hệ thống điện. Nó được hỗ trợ và dẫn hướng bởi các cặp ray cứng lăn, và được dẫn động bởi các cặp vít me bi chính xác—cung cấp cho máy công cụ độ chính xác định vị cao và độ chính xác định vị lặp lại.

1. Giường và Bàn làm việc
Giường là một bộ phận hàn ống hình chữ nhật. Trước khi gia công, nó trải qua quá trình ủ nhiệt độ cao; sau khi bán hoàn thiện, nó trải qua quá trình ủ lần thứ hai để loại bỏ ứng suất bên trong, sau đó gia công hoàn thiện—điều này đảm bảo độ ổn định lâu dài của độ chính xác của máy công cụ. Bàn làm việc là một vật đúc bằng gang xám (HT250) tích hợp, trải qua quá trình gia công hoàn thiện sau khi ủ và xử lý lão hóa thứ cấp. Nó có độ cứng động và tĩnh tuyệt vời mà không có rủi ro biến dạng. Bề mặt bàn làm việc được trang bị các rãnh T được sắp xếp hợp lý để kẹp phôi.

Hai bộ ray dẫn hướng tuyến tính có độ chính xác cao được gắn ở cả hai bên của đế giường, cho phép phân bố lực đều trên các ray dẫn hướng và tăng cường đáng kể độ cứng của máy công cụ cũng như khả năng chịu lực kéo và nén. Hệ thống truyền động sử dụng động cơ servo AC và một cặp vít me bi chính xác để dẫn động chuyển động của cổng dọc theo trục Y. Các bu lông có thể điều chỉnh được phân bố trên bề mặt dưới của giường, tạo điều kiện dễ dàng điều chỉnh độ phẳng của giường và bàn làm việc.

2. Cổng di động

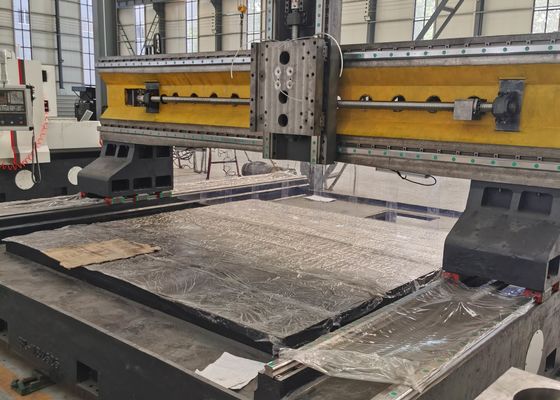

Cổng di động là một vật đúc bằng gang xám (HT250). Hai ray dẫn hướng tuyến tính với khả năng chịu tải cực cao được gắn ở mặt trước của cổng. Một bộ cặp vít me bi chính xác và một động cơ servo cho phép tấm trượt đầu nguồn di chuyển dọc theo trục X và đầu khoan điện được lắp đặt trên tấm trượt đầu nguồn. Chuyển động của cổng được thực hiện bằng cách động cơ servo dẫn động sự quay của đai ốc bi trên vít me bi thông qua một khớp nối chính xác.

Máy khoan và phay cổng CNC là một thiết bị công nghiệp hiệu suất cao được thiết kế đặc biệt để gia công chính xác các bộ phận dạng tấm và các bộ phận kết cấu. Thiết bị này được tùy chỉnh để gia công các phôi bao gồm mặt bích, đĩa, vòng và tấm—với điều kiện tiên quyết cốt lõi là độ dày của các phôi này đáp ứng đầy đủ phạm vi gia công hiệu quả được chỉ định của máy.

Trong các xưởng kết cấu thép, thiết bị thực hiện khoan và phay chính xác trên các tấm kết cấu và đầu nối, đặt nền tảng vững chắc cho việc lắp ráp khung thép ổn định. Đối với năng lượng gió, nó thực hiện gia công có độ chính xác cao trên tháp và mặt bích tuabin gió—rất quan trọng để đảm bảo các bộ phận này chịu được các điều kiện khắc nghiệt (ví dụ: gió mạnh, dao động nhiệt độ). Trong xây dựng cầu, nó gia công dầm cầu và giá đỡ, đảm bảo các kết nối ổn định, bền bỉ chịu tải trọng động trong suốt thời gian sử dụng lâu dài của cầu.
