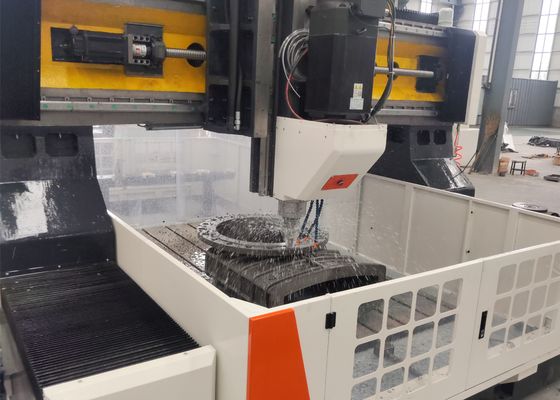

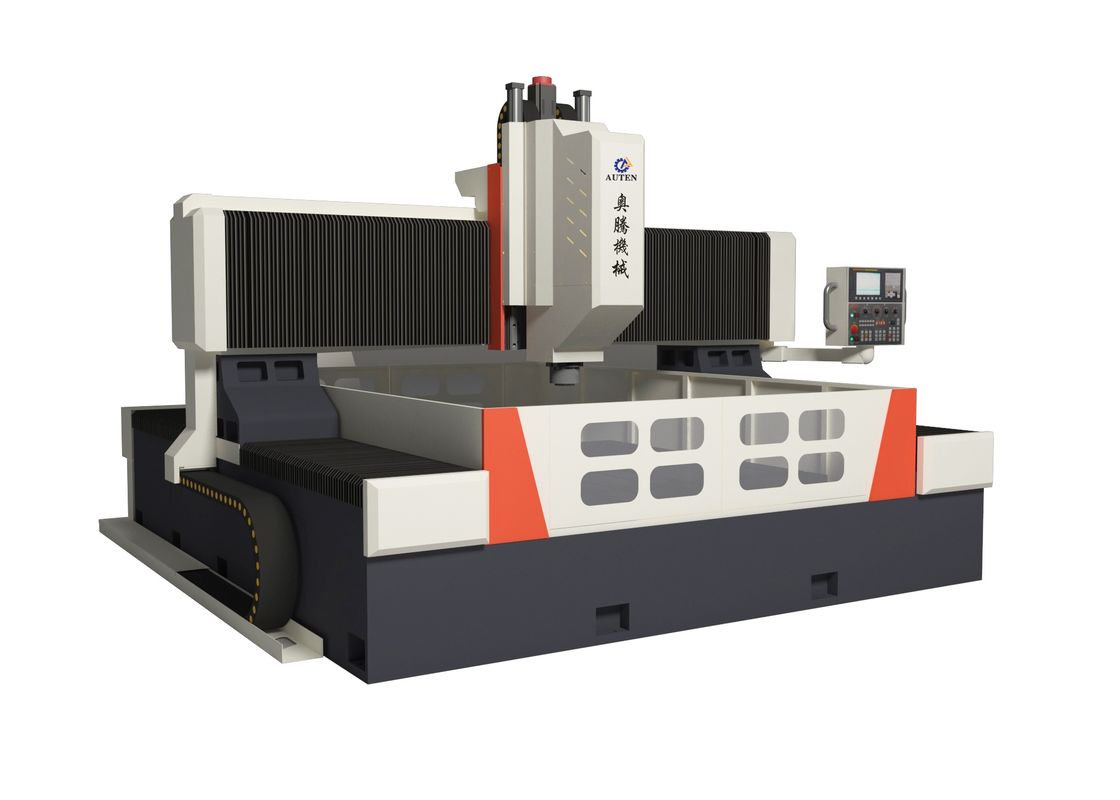

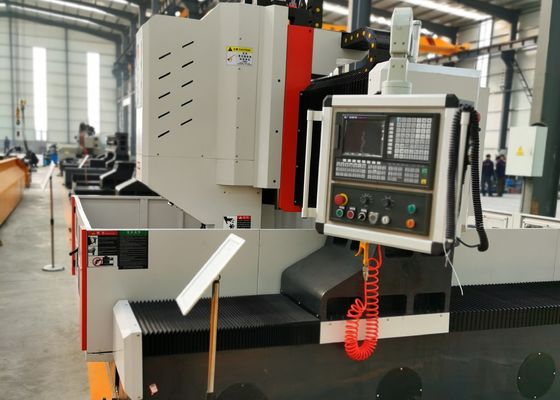

Máy khoan và ta rô tấm CNC dày tối đa 180mm, Côn trục chính BT50-150
Ứng dụng:
Nó chủ yếu được sử dụng để khoan hiệu quả cao các phôi bao gồm mặt bích, đĩa, vòng và tấm có độ dày trong phạm vi hiệu quả. Các lỗ thông và lỗ tịt có thể được khoan trên cả các bộ phận đơn vật liệu và vật liệu composite. Quá trình gia công của máy công cụ được điều khiển bằng kỹ thuật số, có tính năng vận hành rất thuận tiện. Nó có khả năng thực hiện tự động hóa, độ chính xác cao, sản xuất đa dạng và sản xuất hàng loạt.
1. Đầu khoan:
Đầu khoan được trang bị động cơ trục chính servo chuyên dụng, sử dụng dây đai đồng bộ răng để giảm tốc và tăng mô-men xoắn để dẫn động trục chính chính xác chuyên dụng. Trục chính kết hợp cấu hình sáu hàng ổ bi tiếp xúc góc của Nhật Bản (bốn ở phía trước và hai ở phía sau) để đạt được sự thay đổi tốc độ vô cấp. Nó được trang bị hệ thống thay dao bằng khí nén, đảm bảo thay dao chính xác, nhanh chóng và thuận tiện. Chuyển động cấp liệu được điều khiển bởi động cơ servo và vít me bi. Trục X và Y có khả năng liên kết và áp dụng điều khiển bán khép kín, cho phép các chức năng nội suy tuyến tính và cung tròn. Đầu trục chính có lỗ côn BT50 và được trang bị khớp xoay tốc độ cao, cho phép gia công bằng tâm khoan U tốc độ cao.
2. Thiết bị truyền động:
Thiết kế có độ chính xác cao của các thanh dẫn hướng và thanh trượt nhập khẩu từ Đài Loan đảm bảo hoạt động trơn tru và tăng cường hiệu quả khả năng chịu tải nặng.
a. Trục X và trục Z mỗi trục sử dụng hai thanh dẫn hướng tuyến tính lăn làm thanh dẫn hướng và chịu tải tương ứng cho chuyển động ngang và dọc. Cấu hình này đáp ứng các yêu cầu kỹ thuật về khoan tốc độ cao. Để truyền động, trục X và trục Z sử dụng động cơ servo AC để dẫn động vít me bi chính xác vào quay, do đó đạt được chuyển động tuyến tính.
b. Trục Y được trang bị hai thanh dẫn hướng tuyến tính lăn chịu tải nặng ở cả hai bên, một trong số đó có cấu trúc gắn bên, cùng nhau tạo thành đường trượt trục Y. Thiết lập này đáp ứng các yêu cầu về độ cứng và độ bền cao của khung giàn, đồng thời cung cấp các ưu điểm kỹ thuật như hệ số ma sát thấp, tốc độ di chuyển cao, hiệu suất hấp thụ rung động tuyệt vời và tuổi thọ dài. Truyền động trục Y áp dụng công nghệ truyền động đồng bộ động cơ servo kép—với một động cơ servo ở mỗi bên—đồng bộ dẫn động các vít me bi để quay, do đó di chuyển khung giàn và cho phép gia công CNC.
3. Thiết bị bôi trơn tự động và thiết bị bảo vệ:
Máy công cụ này được trang bị thiết bị bôi trơn tự động áp suất một phần thể tích ban đầu từ Đài Loan, có khả năng tự động bôi trơn tất cả các cặp động học như thanh dẫn hướng, vít và giá đỡ mà không có bất kỳ vùng chết nào, do đó đảm bảo tuổi thọ của máy công cụ. Trục X và trục Y của máy công cụ được trang bị nắp bảo vệ chống bụi và các vách ngăn chống thấm nước được lắp đặt xung quanh bàn làm việc.
4. Băng tải phoi tự động và thiết bị làm mát tuần hoàn:
Một băng tải phoi tự động được lắp đặt ở phía sau bàn làm việc, với một bộ lọc được lắp ở cuối. Băng tải phoi tự động áp dụng thiết kế xích phẳng. Một bơm làm mát được gắn ở một bên và đầu ra của nó được kết nối với hệ thống lọc nước trung tâm thông qua một ống. Chất làm mát chảy vào băng tải phoi, sau đó bơm nâng băng tải phoi bơm chất làm mát vào hệ thống lọc đầu ra trung tâm. Chất làm mát đã lọc sau đó được tuần hoàn bởi một bơm làm mát áp suất cao cho mục đích làm mát cắt.
Nó cũng được trang bị xe đẩy vận chuyển phoi, tạo điều kiện thuận lợi cho việc vận chuyển phoi sắt. Thiết bị này có cả hệ thống làm mát dụng cụ bên trong và bên ngoài: trong quá trình khoan tốc độ cao, dụng cụ được làm mát thông qua xả nước bên trong, trong khi làm mát bên ngoài được sử dụng cho các hoạt động phay nhẹ.
Specifications:
| Kích thước phôi | LxW | 1200x1200 mm |
| Chiều cao giàn | 600 mm | |
| bàn làm việc | Chiều rộng rãnh T | 28mm |
| Đầu khoan | Số lượng | 1 |
| Côn trục chính | BT50-150 | |
| Đường kính khoan tối đa | Φ50 mm | |
| Độ dày tối đa | ≤180 mm | |
| Đường kính ta rô | M3-M24 mm | |
| Tốc độ trục chính | 30~3000 vòng/phút | |
| Công suất động cơ trục chính servo | 11kW | |
| Khoảng cách từ đầu dưới của trục chính đến bàn làm việc | 200-600mm | |
|
Chuyển động ngang của đầu nguồn (Trục X) |
Hành trình ngang tối đa | 1200 mm |
| Tốc độ di chuyển ngang | 0~8 vòng/phút | |
| Công suất động cơ servo cho chuyển động ngang | 1x2.4 kW | |
| Chuyển động dọc giàn (trục Y) | Hành trình cấp liệu tối đa | 1200 mm |
| Tốc độ di chuyển cấp liệu | 0~8 m/phút | |
| Công suất động cơ servo cấp liệu | 2x2.4 kW | |
| Chuyển động cấp liệu ram dọc (trục Z) | Hành trình tối đa | 400 mm |
| Tốc độ di chuyển | 0~8 m/phút | |
| Công suất động cơ servo | 1x2.4 kW | |
| Độ chính xác định vị ba trục | X/Y/Z/A/B/C | ±0.015/1000mm |
| Độ chính xác định vị lặp lại ba trục | X/Y/Z/A/B/C | ±0.01/1000mm |
| Kích thước tổng thể | LxWxH | 2800x2250x2230 mm |
