Thông tin chi tiết sản phẩm:
Thanh toán:
|
| sải tay: | 1465MM, 2010MM | Độ lặp lại: | ±0.03MM,±0.07MM |
|---|---|---|---|
| Khả năng chịu tải: | 12kg | Bậc tự do: | 6 trục - 11 trục |
| Nguồn điện: | Hệ thống ba pha năm dây 3×380V±10%/50HZ | Tốc độ di chuyển ngang trục X: | ≥20/PHÚT |
| Tốc độ di chuyển trục Y: | ≥12/PHÚT | Tốc độ di chuyển ngang trục Z: | ≥8/PHÚT |

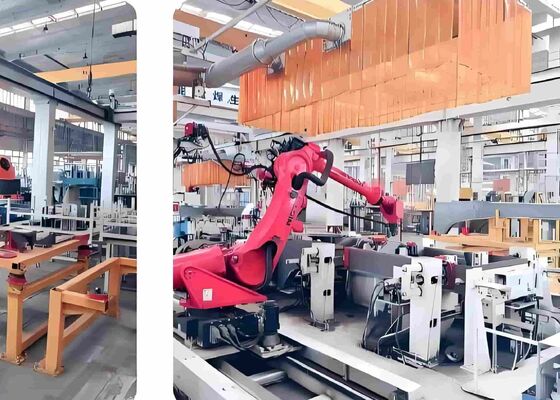

Trạm hàn robot tiêu chuẩn linh hoạt cho thiết bị công trình và đóng tàu
Giới thiệu trạm hàn tiêu chuẩn
Một trạm hàn robot chủ yếu bao gồm robot hàn công nghiệp, nguồn hàn, mỏ hàn, các tính năng quy trình hàn tiên tiến, hệ thống ray cổng trục, bộ định vị và đồ gá kẹp chuyên dụng. Bằng cách tích hợp hệ thống robot thông minh với các trục phụ trợ bên ngoài linh hoạt, trạm hàn giúp mở rộng phạm vi làm việc hiệu quả, nâng cao chất lượng hàn và hỗ trợ hàn ở nhiều vị trí, mang lại giải pháp tự động hóa toàn diện cho các phôi kết cấu phức tạp.
Thông số hiệu suất
| Danh mục | Nội dung | Thông số kỹ thuật chính |
|
Hiệu suất robot |
Tầm với cánh tay | 1465MM,2010MM |
| Độ lặp lại | ±0.03MM,±0.07MM | |
| Tải trọng | 12KG | |
|
Thông số tổng thể |
Bậc tự do | 6 trục - 11 trục |
| Nguồn điện | Hệ thống ba pha năm dây 3×380V±10%/50HZ | |
| Tốc độ dịch chuyển trục X | ≥20/MIN | |
| Tốc độ dịch chuyển trục Y | ≥12/MIN | |
| Tốc độ dịch chuyển trục Z | ≥8/MIN | |
| Tốc độ quay của bộ định vị | 0.05-0.9RPM | |
| Tốc độ nghiêng của bộ định vị | 0.14-0.4RPM |
Tính năng tích hợp
1. Năng suất cao và vận hành liên tục đáng tin cậy
Hệ thống hỗ trợ sản xuất liên tục 24 giờ, giúp tăng đáng kể sản lượng sản xuất. Bằng cách giảm phụ thuộc vào kỹ năng hàn thủ công và giảm thiểu sai sót do con người thao tác, hệ thống giúp các nhà sản xuất hạ thấp chi phí nhân công và nâng cao hiệu quả sản xuất tổng thể.
2. Tăng cường an toàn và bảo vệ môi trường
Công nghệ hàn thông minh giúp giảm thiểu hiệu quả việc tiếp xúc với bức xạ hồ quang, khói hàn và xỉ hàn bắn tóe, góp phần tạo nên môi trường làm việc an toàn hơn và cải thiện điều kiện cho người vận hành. Khi tích hợp với hệ thống lọc và hút khói hàn Sicheng, trạm hàn còn thúc đẩy một môi trường sản xuất sạch sẽ hơn và được kiểm soát môi trường tốt hơn.
3. Kiểm soát quy trình chính xác và chất lượng hàn đồng đều
Các thông số hàn ổn định và được kiểm soát chính xác giúp duy trì sự hình thành mối hàn đồng nhất và giảm thiểu yêu cầu sửa lại. Các công nghệ cảm biến và giám sát thông minh cũng giảm thiểu ảnh hưởng của các biến động môi trường và vận hành lên chất lượng mối hàn.
4. Vận hành linh hoạt cho các ứng dụng hàn đa dạng
Trạm hàn mang lại phạm vi vận hành rộng và hỗ trợ hàn ở nhiều góc độ cũng như nhiều vị trí. Cấu hình linh hoạt giúp trạm phù hợp với các chi tiết kết cấu phức tạp và cho phép sản xuất tự động trong nhiều ứng dụng công nghiệp.
Dòng trạm hàn tiêu chuẩn
Trạm hàn robot tiêu chuẩn hỗ trợ hơn 200 tổ hợp cấu hình kết hợp giữa robot, bộ định vị, ray trượt dưới sàn và hệ thống cổng trục. Kiến trúc dạng mô-đun này đáp ứng các yêu cầu xoay lật, định vị lại và bốc dỡ của các phôi khác nhau, đồng thời tuân thủ các yêu cầu quy trình hàn cụ thể của chúng.
Điểm nổi bật của sản phẩm
1. Thiết kế bàn định hình cho chi tiết nhỏ:
Để giải quyết các thách thức liên quan đến các chi tiết nhỏ có hình học và cấu hình đa dạng, trạm hàn tích hợp một bàn định hình chuyên dụng. Giải pháp này duy trì độ chính xác định vị lên đến 0,1 mm giữa các chi tiết nhỏ, cải thiện độ chính xác nhận diện và tháo gỡ khó khăn trong việc nhận diện nhiều chi tiết có hình dạng bất quy tắc.
2. Định vị cảm ứng tiếp xúc 3D thông minh:
Robot hàn tích hợp hệ thống định vị cảm ứng tiếp xúc 3D thông minh. Dựa trên thuật toán độc quyền, hệ thống tính toán tư thế của robot và tự động bù trừ vị trí, xử lý hiệu quả các sai lệch kích thước trong các chi tiết kết cấu và cải thiện độ chính xác định vị của các chi tiết nhỏ.
3. Bộ kẹp góc tự thích ứng có đệm giảm chấn:
Robot gắp phôi được trang bị bộ kẹp góc tự thích ứng có đệm giảm chấn, được thiết kế để bù cho vị trí bị treo hoặc không bằng phẳng của các chi tiết nhỏ do sai lệch kích thước trong các cụm hàn. Cấu hình này đảm bảo việc gắp giữ chi tiết an toàn và ổn định trong suốt quá trình sản xuất.

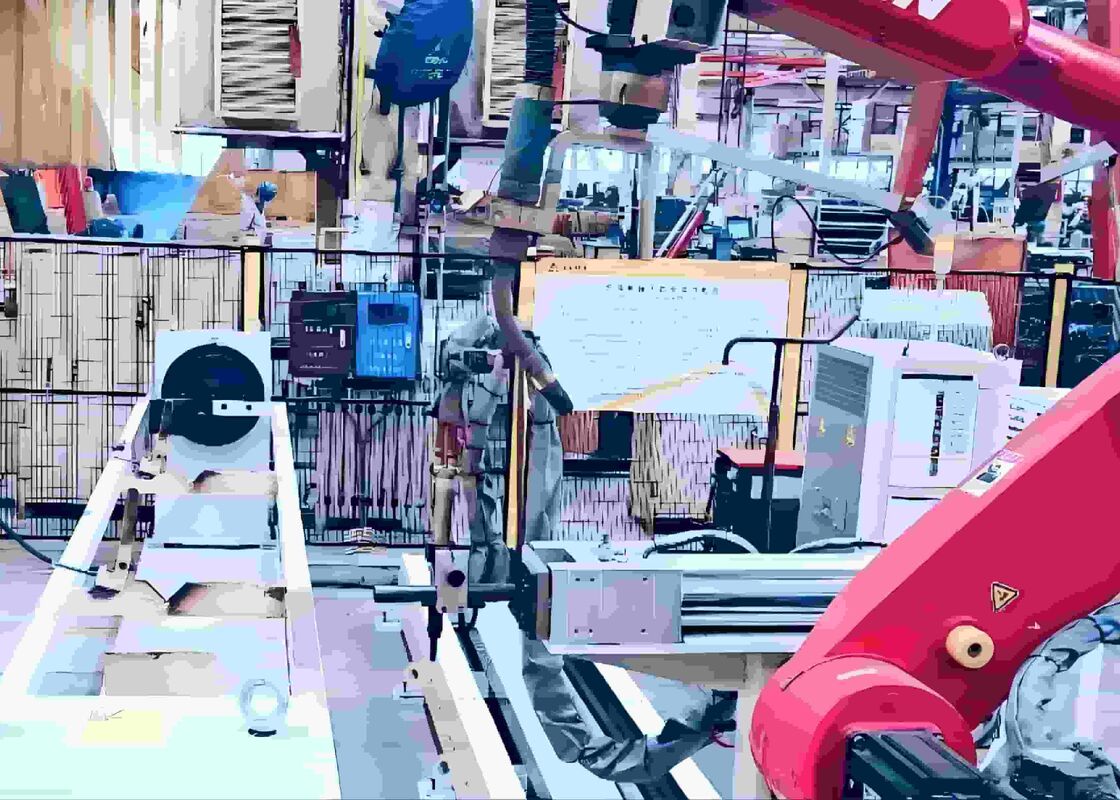

4. Bộ định vị đầu trục và ụ đuôi di động:
Để thích ứng với các chi tiết kết cấu có chiều dài và cấu hình khác nhau, hệ thống sử dụng bộ định vị ụ đuôi di động. Khả năng định vị có thể điều chỉnh giúp nâng cao tính linh hoạt của trạm làm việc và tạo điều kiện xử lý hiệu quả các kích thước phôi khác nhau.
5. Hệ thống ray trượt trạm đôi cho hai robot:
Cấu hình ray trượt hai robot cho phép hai robot hàn dùng chung một sàn di chuyển trong khi vẫn hoạt động độc lập. Bố trí tối ưu này tăng cường khả năng xử lý đồng thời, nâng cao hiệu suất sử dụng trạm làm việc và rút ngắn đáng kể chu kỳ sản xuất tổng thể.
6. Nâng cao hiệu quả sản xuất và chất lượng hàn:

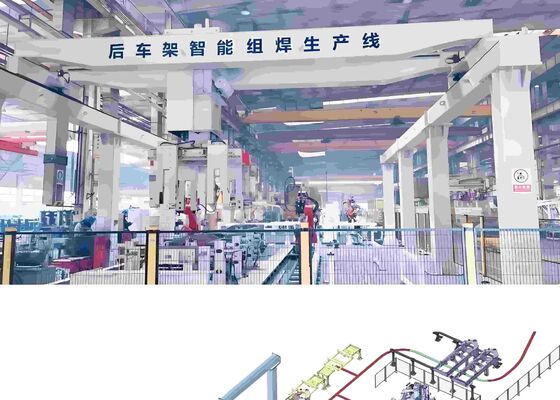

Lấy ví dụ việc hàn các chi tiết nhỏ cho khung sau của máy xúc lật 955, hệ thống tự động giúp giảm thời gian hàn một chi tiết xuống còn khoảng 45 phút, cải thiện 25% so với hàn thủ công thông thường. Đồng thời, tỷ lệ sản phẩm đạt chuẩn tăng từ 91% lên 97,5%, chứng minh sự cải thiện vượt bậc về hiệu quả sản xuất, tính đồng nhất của quy trình và chất lượng thành phẩm.
Ứng dụng
Máy móc công trình: Được sử dụng trong sản xuất các bộ phận cơ khí chính xác khác nhau, chẳng hạn như các bộ phận cho ngành công nghiệp ô tô và hàng không vũ trụ.
Đóng tàu: Hàn cường độ cao cho các chi tiết kết cấu tàu thủy, khung cabin, v.v.
Kết cấu thép xây dựng: Được sử dụng trong các công trình kết cấu thép nhằm nâng cao khả năng chịu tải và khả năng kháng chấn của kết cấu.
Trường hợp ứng dụng:
