Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Chùm tia | Độ dày tấm (mm): | 4-9 |
|---|---|---|---|
| Độ bền kéo vật liệu (MPA): | Max.750 | Độ dài phôi (mm): | 4000-12000 mm |
| Lực lượng danh nghĩa: | 1200KN | Phôi Camber (MM): | ≤7/12m |
| Tốc độ cho ăn x: | 50m/phút | Tốc độ cho ăn y: | 30m/phút |
| Làm nổi bật: | Thiết bị đột CNC chuyên nghiệp,Thiết bị đột CNC tự động,Thiết bị đột CNC tấm phẳng |
||

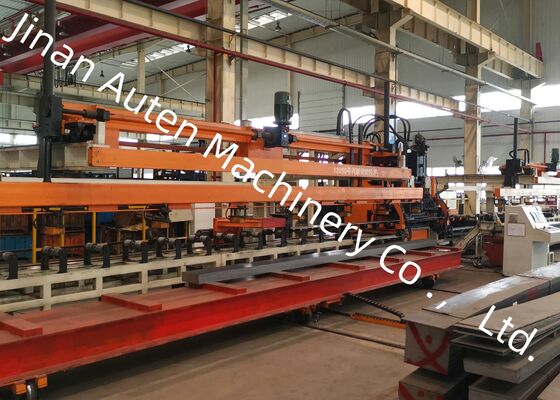

Thiết bị đột lỗ CNC tự động chuyên nghiệp cho dầm dọc phẳng
Giới thiệu sản phẩm:
Công ty chúng tôi đã phát triển thành công dây chuyền sản xuất gia công tấm kim loại CNC tiên tiến, được thiết kế đặc biệt để đột lỗ chính xác cao cho dầm dọc ô tô hạng nặng. Được thiết kế cho các bộ phận dầm có tiết diện siêu rộng và dày được ứng dụng rộng rãi trong xe tải hạng nặng, xe khai thác mỏ, máy móc xây dựng và các loại xe thương mại chuyên dụng khác, hệ thống mang lại độ chính xác gia công vượt trội, hiệu quả sản xuất cao và hiệu suất hoạt động ổn định lâu dài. Nó cung cấp một giải pháp sản xuất thông minh và đáng tin cậy cho sản xuất khung gầm xe hiện đại.
Thông số kỹ thuật chính:
| Số TT. | Tên gọi | Giá trị |
| 1 | Lực danh định | 1200KN |
| 2 | Kích thước và phạm vi tấm gia công | |
| 3 | Chiều dài | 4000～8000mm |
| Chiều rộng | 200～550mm | |
| Độ dày | 3～6mm | |
| Độ cong vênh của vật liệu tấm khi vào | ≤7mm/10m | |
| Độ không phẳng của tấm trục X | ≤10mm/1000mm ,≤20mm/8000mm | |
| Độ không phẳng của tấm trục Y | 5mm | |
| Độ cong vênh của tấm | ≤50mm | |
| Đặc tính cơ học của vật liệu tấm | σb=510～850N/mm2 | |
| 4 | Đường kính đột lỗ tối đa | φ60mm |
| 5 | Số lượng module | 25 |
| 6 | Tốc độ tối đa | |
| Trục X | Tối đa=50m/phút | |
| Trục Y | Tối đa=30m/phút | |
| 7 | Độ chính xác gia công | |
| Trục X | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| Trục Y | ±0.2 mm / 600 mm | |
| 8 | Phương pháp gia công | Lọc |
| 9 | Tham chiếu |
Trục X dọc theo chiều dài tấm, và tọa độ X của lỗ dựa trên đầu tấm; trục Y là chiều rộng của tấm, và tham chiếu là đường tâm. |
| 11 | Chế độ hoạt động | Thủ công, tự động |
Tính năng sản phẩm

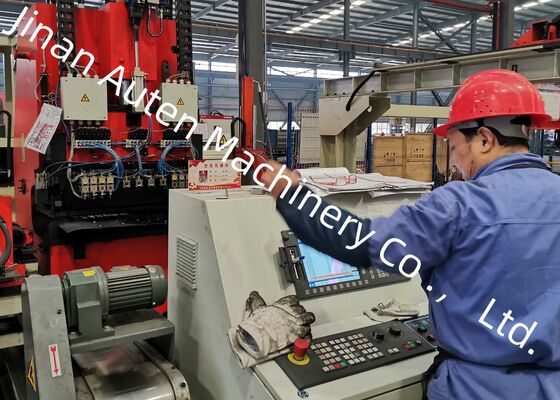

1. Dây chuyền sản xuất tích hợp hệ thống điều khiển CNC 828D hiệu suất cao với cơ cấu cấp liệu dẫn động servo tiên tiến, đạt được khả năng xử lý tốc độ cao đồng thời duy trì độ chính xác kích thước tuyệt vời, khả năng lặp lại vị trí vượt trội và chất lượng gia công nhất quán trong toàn bộ chu kỳ sản xuất.
2. Cơ cấu định tâm tự động điều khiển bằng servo được tích hợp vào cụm con lăn đỡ vật liệu, cho phép xử lý hiệu quả các dầm dọc có cấu hình tiết diện khác nhau. Hệ thống tự động bù trừ chênh lệch chiều cao từ 0 đến 200 mm, đảm bảo định vị phôi chính xác, hỗ trợ vật liệu ổn định và hiệu suất cấp liệu đáng tin cậy trong quá trình gia công.
3. Thiết bị hỗ trợ lắp đặt tối đa 25 khuôn đột với đường kính khác nhau, cung cấp các cấu hình dụng cụ linh hoạt và khả năng thích ứng sản xuất hiệu quả. Hệ thống quản lý khuôn tối ưu cho phép thay thế nhanh chóng và điều chỉnh thuận tiện, giảm hiệu quả thời gian chuẩn bị cài đặt đồng thời cải thiện tính linh hoạt sản xuất và hiệu quả hoạt động tổng thể.
4. Toàn bộ chu kỳ sản xuất, bao gồm nạp liệu, thao tác đột lỗ và dỡ phôi hoàn chỉnh, được thực hiện tự động thông qua một hệ thống sản xuất tích hợp. Tự động hóa tiên tiến này giảm thiểu sự can thiệp thủ công, giảm yêu cầu lao động và cải thiện đáng kể năng lực sản xuất, độ ổn định quy trình và tính nhất quán của sản phẩm.
5. Phế liệu đột lỗ phát sinh trong quá trình gia công được vận chuyển và thu gom tự động thông qua hệ thống loại bỏ phế liệu tích hợp. Thiết kế này duy trì môi trường làm việc sạch sẽ, ngăn ngừa tích tụ vật liệu và đảm bảo hoạt động sản xuất liên tục, hiệu quả và không bị gián đoạn.
6. Phần mềm lập trình thông minh hỗ trợ nhập trực tiếp bản vẽ AutoCAD và tệp DXF được tạo bởi các nền tảng CAD phổ biến. Kết hợp với Giao diện Người-Máy (HMI) trực quan, hệ thống tự động phân tích dữ liệu thiết kế và chuyển đổi thành chương trình gia công. Điều này đơn giản hóa quy trình lập trình, giảm thời gian chuẩn bị sản xuất và giảm thiểu lỗi vận hành tiềm ẩn, cải thiện hiệu quả sản xuất tổng thể.
Trưng bày sản phẩm giới thiệu một bộ sưu tập các mẫu dầm dọc hoàn chỉnh được sản xuất trên dây chuyền sản xuất tự động này, đại diện cho nhiều thông số kỹ thuật khác nhau được áp dụng phổ biến trong xe tải khai thác mỏ, xe thương mại hạng nặng, máy móc xây dựng và thiết bị vận tải chuyên dụng. Các chi tiết gia công mẫu này minh họa rõ ràng độ chính xác định vị lỗ vượt trội của máy, chất lượng đột lỗ cao cấp và tính nhất quán kích thước xuất sắc, cho phép khách hàng, kỹ sư và thanh tra chất lượng đánh giá trực tiếp khả năng gia công, độ chính xác sản xuất và độ tin cậy sản xuất của thiết bị.

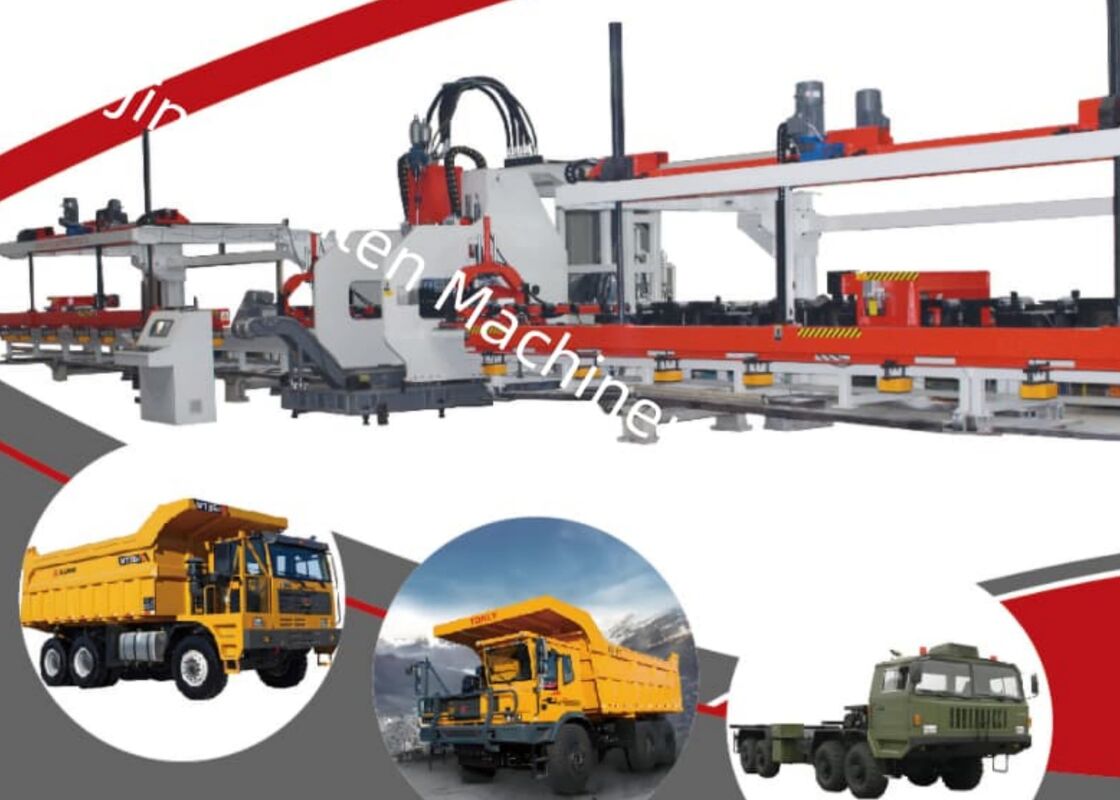

Máy đột lỗ dầm dọc CNC tiên tiến này được thiết kế đặc biệt để đột lỗ chính xác các dầm dọc phẳng được sử dụng trong ngành công nghiệp sản xuất ô tô. Nó được ứng dụng rộng rãi trong sản xuất dầm dọc khung gầm cho xe tải hạng nặng, xe khai thác mỏ, máy móc xây dựng và các loại xe thương mại chuyên dụng khác. Bằng cách tạo ra các mẫu lỗ có độ chính xác cao đáp ứng các yêu cầu lắp ráp kết cấu và kỹ thuật nghiêm ngặt, thiết bị cung cấp một giải pháp sản xuất đáng tin cậy cho các bộ phận chịu tải quan trọng. Độ chính xác gia công cao, hiệu suất hoạt động đáng tin cậy và khả năng sản xuất tự động của nó đóng góp đáng kể vào việc cải thiện hiệu quả sản xuất, tăng cường tính toàn vẹn kết cấu và chất lượng sản phẩm vượt trội nhất quán.
