Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Chùm tia | Độ dày tấm (mm): | 4-9 |
|---|---|---|---|
| Độ bền kéo vật liệu (MPA): | Max.750 | Độ dài phôi (mm): | 4000-12000 mm |
| Lực lượng danh nghĩa: | 1200KN | Phôi Camber (MM): | ≤7/12m |
| Tốc độ cho ăn x: | 50m/phút | Tốc độ cho ăn y: | 30m/phút |
| Làm nổi bật: | Đường đập CNC chùm chiều dài ô tô,Dòng đâm CNC tấm phẳng,Dây chuyền dập CNC dẫn động servo |
||

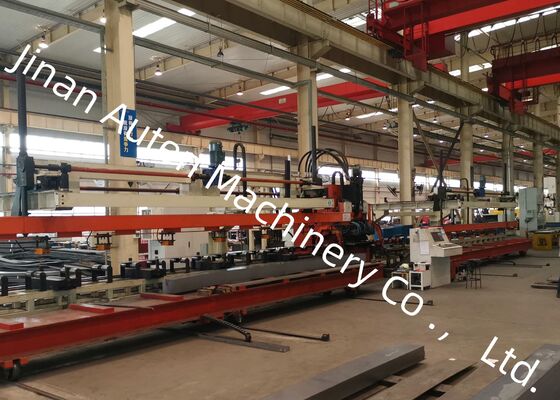

Đường đâm CNC bằng tấm phẳng có sợi dọc xe ô tô chạy bằng máy chủ
Sản phẩm giới thiệu:
Công ty chúng tôi đã phát triển thành công một dây chuyền sản xuất xử lý kim loại ván CNC hiệu suất cao được thiết kế đặc biệt cho đâm chính xác các chùm chiều dài ô tô có độ bền cao.Được phát triển cho các thành phần chùm cực rộng và thước đo nặng thường được sử dụng trong xe tải hạng nặng, xe khai thác mỏ, máy móc kỹ thuật, và các phương tiện thương mại chuyên dụng khác, hệ thống cung cấp độ chính xác gia công đặc biệt, hiệu quả sản xuất xuất sắc,và ổn định hoạt động lâu dài đáng tin cậyNó cung cấp một giải pháp sản xuất tiên tiến và hiệu quả cho sản xuất khung xe hiện đại.
Các thông số kỹ thuật chính:
| Không, không. | Tên | Giá trị |
| 1 | Sức mạnh danh nghĩa | 1200KN |
| 2 | Kích thước và phạm vi đĩa chế biến | |
| 3 | Chiều dài | 4000-8000mm |
| Chiều rộng | 200-550mm | |
| Độ dày | 3 ′′6mm | |
| Thu nhập tấm vật liệu cong liềm | ≤7mm/10m | |
| X-axis sheet unevenness | ≤10mm/1000mm,≤20mm/8000mm | |
| Sự bất đồng của tấm ở trục Y | 5mm | |
| Dọc tấm | ≤ 50mm | |
| Tính chất cơ học của vật liệu tấm | σb=510850N/mm2 | |
| 4 | Max. đường kính đâm | φ60mm |
| 5 | Số lượng mô-đun | 25 |
| 6 | Tốc độ tối đa | |
| Trục X | Max=50m/min | |
| Trục Y | Max=30m/min | |
| 7 | Độ chính xác xử lý | |
| Trục X | ± 0,25/600mm,± 0,50 / 3000mm,± 0,7 / 8000 mm | |
| Trục Y | ±0,2 mm / 600 mm | |
| 8 | Phương pháp chế biến | Bộ lọc |
| 9 | Ghi chú |
Trục X nằm dọc theo chiều dài của tấm, và tọa độ X của lỗ dựa trên đầu tấm; trục Y là chiều rộng của tấm, và tham chiếu là đường trung tâm. |
| 11 | Chế độ hoạt động | Hướng tay, tự động |
Tính năng sản phẩm
1Dòng sản xuất tích hợp hệ thống điều khiển CNC 828D tiên tiến với hệ thống cho ăn chạy bằng servo hiệu suất cao,cho phép tốc độ xử lý nhanh trong khi duy trì độ chính xác kích thước tuyệt vời, khả năng lặp lại cao hơn và hiệu suất gia công nhất quán trong toàn bộ quy trình sản xuất.
2Một cơ chế tự động trung tâm được điều khiển bằng servo được tích hợp vào hệ thống cuộn vật liệu hỗ trợ, cho phép xử lý hiệu quả các chùm chiều dọc với các cấu trúc cắt ngang khác nhau.Hệ thống tự động thích nghi với sự thay đổi chiều cao trong phạm vi 0 ∼ 200 mm, đảm bảo vị trí chính xác của mảnh làm việc, hỗ trợ vật liệu ổn định và hiệu suất cho ăn đáng tin cậy.
3Thiết bị hỗ trợ lắp đặt tối đa 25 đục đục với đường kính khác nhau, cung cấp cấu hình công cụ linh hoạt và quản lý đục hiệu quả.Thiết kế công cụ tối ưu hóa cho phép thay thế nhanh chóng và điều chỉnh thuận tiện, giảm đáng kể thời gian chuẩn bị trong khi cải thiện tính linh hoạt sản xuất và hiệu quả hoạt động tổng thể.
4Toàn bộ quy trình sản xuất, bao gồm cả việc tải vật liệu, các hoạt động đâm và thả thành phần hoàn thành, được hoàn thành thông qua một quy trình hoàn toàn tự động.Tự động hóa tích hợp này làm giảm sự tham gia thủ công, làm giảm nhu cầu lao động và cải thiện đáng kể năng suất sản xuất và tính nhất quán của quy trình.
5. Rác thải đâm được tự động thu thập và thải ra thông qua một hệ thống loại bỏ phế liệu tích hợp. thiết kế này giúp duy trì một môi trường sản xuất sạch, ngăn ngừa tích tụ vật liệu,và hỗ trợ liên tục, hoạt động sản xuất ổn định và không bị gián đoạn.
6. Hệ thống lập trình thông minh hỗ trợ nhập trực tiếp các bản vẽ AutoCAD và các tệp DXF được tạo bởi các nền tảng CAD phổ biến khác nhau.hệ thống tự động giải thích dữ liệu thiết kế và tạo ra các chương trình gia công, đơn giản hóa các quy trình lập trình, giảm thời gian thiết lập và giảm thiểu các lỗi hoạt động tiềm ẩn.
Màn hình sản phẩm trình bày một bộ sưu tập được lựa chọn cẩn thận các mẫu chùm chiều dọc hoàn thành được sản xuất trên dây chuyền sản xuất tự động này,đại diện cho một loạt các thông số kỹ thuật thường được áp dụng trong xe tải khai thác mỏCác thiết bị này minh họa rõ ràng độ chính xác vị trí lỗ đặc biệt của máy.chất lượng đâm cao hơn, và sự nhất quán kích thước xuất sắc, cho phép khách hàng, kỹ sư và kiểm tra viên chất lượng đánh giá trực tiếp khả năng gia công của thiết bị, độ chính xác sản xuất,và độ tin cậy sản xuất.
Máy đâm chùm dọc CNC tiên tiến này được thiết kế đặc biệt để đâm chính xác các chùm dọc phẳng được sử dụng trong ngành công nghiệp sản xuất ô tô.Nó được sử dụng rộng rãi trong việc sản xuất vạch dọc khung cho xe tải hạng nặng, xe khai thác mỏ, máy móc xây dựng và các phương tiện thương mại chuyên dụng khác.Bằng cách sản xuất các mẫu lỗ rất chính xác đáp ứng các yêu cầu về cấu trúc và kỹ thuật nghiêm ngặt, thiết bị cung cấp một giải pháp sản xuất đáng tin cậy cho các thành phần chịu tải trọng.và khả năng sản xuất tự động góp phần đáng kể vào việc cải thiện hiệu quả sản xuất, tăng cường tính toàn vẹn cấu trúc và chất lượng sản phẩm vượt trội nhất.
