CO2 Máy ủi robot Cnc ủi với hệ thống cấp dây tự động

CO2 Máy ủi robot Cnc ủi với hệ thống cấp dây tự động

Sản phẩm giới thiệu:

Thiết bị này được thiết kế đặc biệt để hàn tự động các tập hợp cơ sở tháp truyền tải.nó có khả năng hoàn thành 11 lớp hàn chính của cấu trúc cơ sở thápThông qua điều khiển robot thông minh và công nghệ hàn tiên tiến, hệ thống cung cấp độ chính xác hàn vượt trội.chất lượng hàn nhất quán, và hiệu quả sản xuất cao, làm cho nó trở thành một giải pháp lý tưởng cho sản xuất tháp truyền tải hiện đại.

Các thông số chính:

Đặc điểm sản phẩm:

1- Khả năng lặp lại: Hệ thống cung cấp khả năng lặp lại vị trí ít nhất là ± 0,05 mm.

2. Độ chính xác quỹ đạo: Độ chính xác quỹ đạo vẫn trong phạm vi ± 0,1 mm.

3Thiết kế cấu trúc: Robot hàn cung có cấu trúc cơ khí rất ổn định và mạnh mẽ, được thiết kế để hoạt động công nghiệp liên tục kéo dài.

4- Vỏ làm việc: hỗ trợ các mảnh làm việc có kích thước lên đến 1500 mm, đáp ứng toàn bộ các yêu cầu hàn.

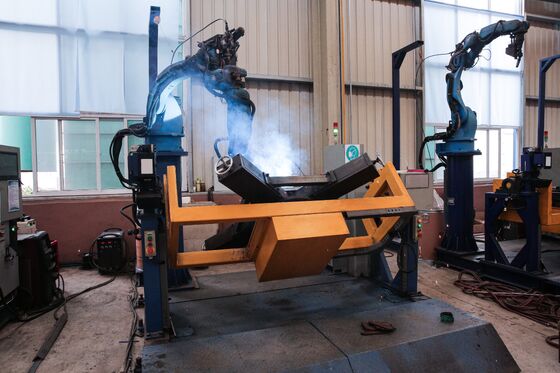

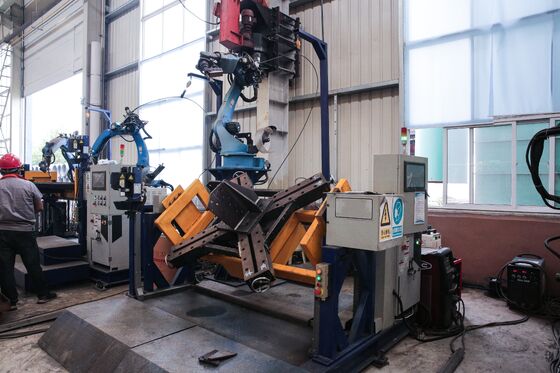

5. Phương pháp hoạt động: Các mảnh làm việc được gắn trên một vật cố định vị trí, trong khi đầu hàn được lắp đặt trên một nền tảng robot chuyên dụng.Robot và chức năng định vị trong đồng bộ hóa phối hợpBằng cách sử dụng quét thị giác robot kết hợp với một hệ thống theo dõi khâu laser, đường hàn được tạo ra tự động mà không cần lập trình.Cấu hình này cho phép hàn các thành phần phức tạp và bất thường với sự dễ dàng vận hành và đào tạo tối thiểu cho người vận hành.

1Hệ thống hàn
Thiết bị được tích hợp với nguồn điện hàn cung cao hiệu suất AOTAI, hỗ trợ một loạt các quy trình hàn, bao gồm MIG, MAG và TIG, cho chéo, dọc,và ứng dụng hàn dọcCác dòng hàn và điện áp được điều chỉnh liên tục để phù hợp với các hình học khác nhau của mảnh, chất lượng vật liệu và độ dày, đảm bảo sự ổn định cung tuyệt vời,hình thành hàn cao hơn, và chất lượng hàn nhất quán.
Hệ thống được trang bị một ngọn đuốc hàn Apollo cao cấp và các thành phần phụ trợ chất lượng cao, bao gồm một hệ thống cấp dây tự động, đầu liên lạc, và phụ kiện liên quan,đảm bảo cung cấp dây điện đáng tin cậy, hiệu suất hàn ổn định và độ bền hoạt động lâu dài.

2. Nhận dạng thông minh & chuyển đổi tự động
Hệ thống kết hợp công nghệ nhận dạng thông minh tiên tiến có khả năng tự động xác định thông tin hàn thiết yếu bao gồm vị trí hàn, loại may,và cấu hình khớp nối từ bản vẽ kỹ thuật hoặc dữ liệu sản xuất kỹ thuật sốThông tin được nhận dạng được tự động chuyển đổi thành các chương trình hàn robot có thể thực hiện, thường trong vòng 30 giây.và các giao diện truyền thông tiêu chuẩn khác để thiết lập sản xuất nhanh.

3Hệ thống điều khiển
1 Nền tảng điều khiển số:
Thiết bị sử dụng một hệ thống điều khiển kỹ thuật số tiên tiến cung cấp điều khiển quỹ đạo robot chính xác cao cùng với điều chỉnh linh hoạt các thông số hàn,đảm bảo hiệu suất hàn ổn định và lặp lại.
2 Phương pháp lập trình:
Lập trình hỗ trợ quét trực quan được hỗ trợ thông qua giao diện máy tính con người trực quan (HMI),cho phép các nhà khai thác tạo ra các chương trình hàn nhanh chóng trong khi duy trì kiểm soát chính xác các đường hàn phức tạp và các tham số quy trình.
3 Giao diện truyền thông:
Nhiều giao diện truyền thông công nghiệp có sẵn để tích hợp liền mạch với các dây chuyền sản xuất tự động, thiết bị ngoại vi và hệ thống điều khiển nhà máy,hỗ trợ sản xuất thông minh và quản lý sản xuất phối hợp.

4- Cấu trúc hỗ trợ định vị
Máy định vị robot được chế tạo với một khung hỗ trợ cứng nhắc cao được thiết kế để chịu được tải năng động được tạo ra bởi cả máy điều khiển robot và các bộ phận làm việc nặng trong các hoạt động hàn.Thiết kế cấu trúc mạnh mẽ của nó đảm bảo sự ổn định vị trí tuyệt vời và độ chính xác hàn trong khi cung cấp việc lắp đặt, đưa vào hoạt động và bảo trì thông thường thuận tiện.Các cấu hình lắp đặt tối ưu cũng tối đa hóa bao bì làm việc của robot và hiệu quả hoạt động.

5Hệ thống bảo vệ an toàn
Thiết bị được thiết kế với mức bảo vệ tối thiểu IP54, cung cấp khả năng chống bụi, ẩm,và các yếu tố môi trường khác thường gặp trong môi trường sản xuất công nghiệp, do đó đảm bảo hoạt động lâu dài an toàn và đáng tin cậy.

6. Chương trình robot & nhập dữ liệu
Robot hỗ trợ nhiều phương pháp lập trình và nhập dữ liệu, bao gồm nhập tập tin CAD trực tiếp, quét dựa trên thị giác máy,và nhập không có lập trình các thông số hàn và thông số kỹ thuật quy trìnhHệ thống tương thích với các định dạng bản vẽ và chương trình khác nhau, cung cấp hoạt động đơn giản, lập trình linh hoạt và chuẩn bị sản xuất hiệu quả.

7. Hệ thống hàn robot
Hệ thống hàn kết hợp một cánh tay robot công nghiệp 6 trục cung cấp tự do di chuyển hoàn toàn, cho phép ngọn đuốc hàn truy cập các bộ phận phức tạp từ hầu hết mọi hướng định hướng.Cấu hình này hỗ trợ một loạt các vị trí hàn và hình học khớp phức tạp, bao gồm các đường hàn cong ba chiều, trong khi cung cấp độ chính xác hàn đặc biệt, tính linh hoạt, khả năng lặp lại và hiệu quả sản xuất.

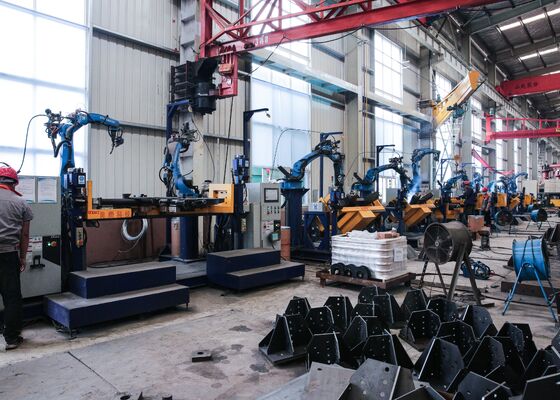

Hệ thống hàn robot tự động này được phát triển đặc biệt để sản xuất các bộ kết hợp cơ sở tháp truyền tải,khi nó đóng một vai trò quan trọng trong việc đảm bảo tính toàn vẹn cấu trúc và độ tin cậy của nền tảng thápNgoài hàn tấm tăng cường, thiết bị tự động hoàn thành tất cả 11 đường hàn cấu trúc chính, các dây hàn rễ chuyên dụng làm sạch,và hàn nắp niêm phong và khớp gócTrong suốt chu kỳ hàn, hệ thống duy trì vị trí chính xác của mảnh làm việc, thâm nhập hàn nhất quán và hình thành hạt hàn đồng đều trên mọi kết nối quan trọng.Bằng cách tự động hóa các hoạt động hàn thiết yếu này, thiết bị cải thiện đáng kể sự nhất quán hàn, hiệu quả sản xuất và sức mạnh cấu trúc,làm cho nó trở thành một giải pháp lý tưởng cho sản xuất tháp truyền tải chất lượng cao và sản xuất công nghiệp quy mô lớn.
