Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Chùm tia | Độ dày tấm (mm): | 4-9 |
|---|---|---|---|
| Độ bền kéo vật liệu (MPA): | Max.750 | Độ dài phôi (mm): | 4000-12000 mm |
| Lực lượng danh nghĩa: | 1200KN | Phôi Camber (MM): | ≤7/12m |
| Tốc độ cho ăn x: | 50m/phút | Tốc độ cho ăn y: | 30m/phút |
| Làm nổi bật: | Máy đâm chiều dài CNC,Máy đâm kim loại,Máy đâm xe tải nhẹ |
||

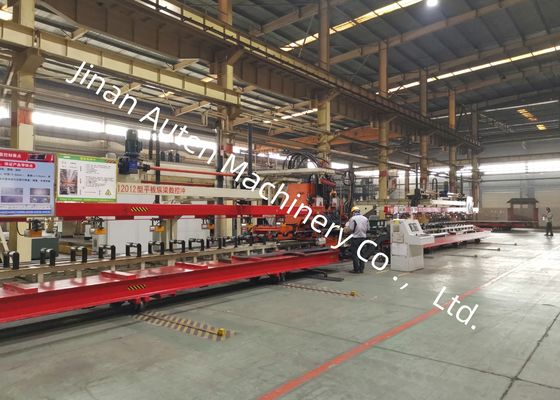

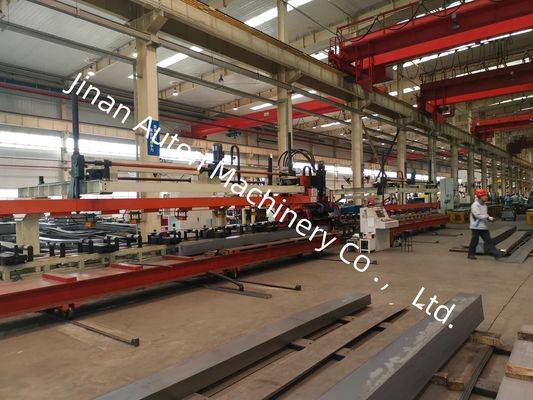

Được sử dụng cho các chùm xe tải nhẹ CNC Longitudinal Beam Punching Machine Sheet Metal Processing Line
Sản phẩm giới thiệu:
Công ty của chúng tôi đã phát triển thành công một dòng xử lý kim loại ván CNC hiệu suất cao chuyên về đâm chính xác các chùm chiều dài ô tô có độ bền cao.Được thiết kế đặc biệt cho các thành phần chùm cực rộng và dày được sử dụng trong xe tải hạng nặng, xe khai thác mỏ, thiết bị xây dựng, và các phương tiện thương mại chuyên dụng khác, hệ thống cung cấp độ chính xác gia công xuất sắc, hiệu quả sản xuất cao,và sự ổn định hoạt động đặc biệt, làm cho nó trở thành một giải pháp lý tưởng cho sản xuất khung xe hiện đại.
Các thông số kỹ thuật chính:
| Không, không. | Tên | Giá trị |
| 1 | Sức mạnh danh nghĩa | 1200KN |
| 2 | Kích thước và phạm vi đĩa chế biến | |
| 3 | Chiều dài | 4000-8000mm |
| Chiều rộng | 200-550mm | |
| Độ dày | 3 ′′6mm | |
| Thu nhập tấm vật liệu cong liềm | ≤7mm/10m | |
| X-axis sheet unevenness | ≤10mm/1000mm,≤20mm/8000mm | |
| Sự bất đồng của tấm ở trục Y | 5mm | |
| Dọc tấm | ≤ 50mm | |
| Tính chất cơ học của vật liệu tấm | σb=510850N/mm2 | |
| 4 | Max. đường kính đâm | φ60mm |
| 5 | Số lượng mô-đun | 25 |
| 6 | Tốc độ tối đa | |
| Trục X | Max=50m/min | |
| Trục Y | Max=30m/min | |
| 7 | Độ chính xác xử lý | |
| Trục X | ± 0,25/600mm,± 0,50 / 3000mm,± 0,7 / 8000 mm | |
| Trục Y | ±0,2 mm / 600 mm | |
| 8 | Phương pháp chế biến | Bộ lọc |
| 9 | Ghi chú |
Trục X nằm dọc theo chiều dài của tấm, và tọa độ X của lỗ dựa trên đầu tấm; trục Y là chiều rộng của tấm, và tham chiếu là đường trung tâm. |
| 11 | Chế độ hoạt động | Hướng tay, tự động |
Tính năng sản phẩm
1Dòng sản xuất được trang bị hệ thống điều khiển CNC 828D tiên tiến được tích hợp với hệ thống phục vụ hiệu suất cao.Sự kết hợp này đảm bảo tốc độ sản xuất nhanh chóng trong khi duy trì độ chính xác kích thước vượt trội, khả năng lặp lại tuyệt vời, và chất lượng gia công nhất quán trong suốt mỗi chu kỳ sản xuất.
2Một thiết bị trung tâm tự động chạy bằng máy chủ được kết hợp vào bộ lăn hỗ trợ vật liệu, cho phép xử lý hiệu quả các chùm chiều dọc với các hình học cắt ngang khác nhau.Hệ thống tự động bù đắp cho sự thay đổi chiều cao dao động từ 0~200 mm, đảm bảo sự sắp xếp chính xác của đồ đạc và hiệu suất cho ăn ổn định.
3Thiết bị có thể chứa đến 25 đấm đấm với đường kính khác nhau. cấu hình công cụ tối ưu của nó cho phép thay thế nhanh chóng và cài đặt thuận tiện.Giảm đáng kể thời gian thiết lập trong khi cải thiện tính linh hoạt sản xuất và hiệu quả hoạt động.
4. Toàn bộ chu kỳ sản xuất bao gồm tải vật liệu, đâm và thả bộ phận hoàn thành được tự động hóa hoàn toàn.giảm nhu cầu lao động, và tăng đáng kể năng suất sản xuất tổng thể.
5- Phân hủy được tạo ra trong các hoạt động đâm được tự động loại bỏ thông qua một hệ thống thu gom chất thải tích hợp, duy trì một môi trường làm việc sạch sẽ, ngăn ngừa sự tích tụ vật liệu,và đảm bảo liên tục, sản xuất không bị gián đoạn.
6. Phần mềm lập trình thông minh hỗ trợ nhập trực tiếp các bản vẽ AutoCAD và các tệp DXF được tạo bởi các nền tảng CAD chính.phần mềm tự động chuyển đổi dữ liệu thiết kế thành các chương trình gia công, đơn giản hóa các quy trình lập trình, rút ngắn thời gian thiết lập và giảm thiểu các lỗi lập trình.

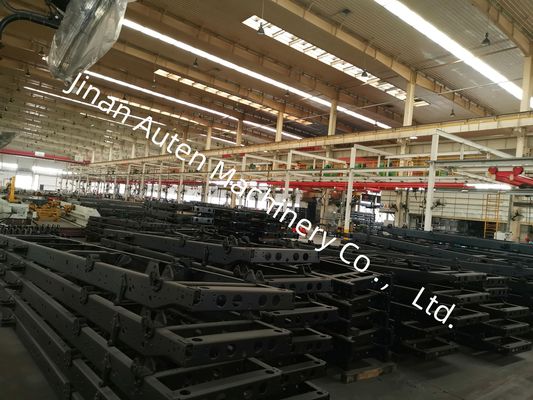

Màn hình sản phẩm trình bày một bộ sưu tập được lựa chọn cẩn thận các mẫu chùm chiều dọc hoàn thành được sản xuất trên dây chuyền sản xuất tự động này,đại diện cho một loạt các thông số kỹ thuật thường được áp dụng trong xe tải khai thác mỏCác thiết bị này minh họa rõ ràng độ chính xác vị trí lỗ đặc biệt của máy.chất lượng đâm cao hơn, và sự nhất quán kích thước xuất sắc, cho phép khách hàng, kỹ sư và kiểm tra viên chất lượng đánh giá trực tiếp khả năng gia công của thiết bị, độ chính xác sản xuất,và độ tin cậy sản xuất.
Máy đâm chùm dọc CNC tiên tiến này được thiết kế đặc biệt để đâm chính xác các chùm dọc phẳng được sử dụng trong ngành công nghiệp sản xuất ô tô.Nó được sử dụng rộng rãi trong việc sản xuất vạch dọc khung cho xe tải hạng nặng, xe khai thác mỏ, máy móc xây dựng và các phương tiện thương mại chuyên dụng khác.Bằng cách sản xuất các mẫu lỗ rất chính xác đáp ứng các yêu cầu về cấu trúc và kỹ thuật nghiêm ngặt, thiết bị cung cấp một giải pháp sản xuất đáng tin cậy cho các thành phần chịu tải trọng.và khả năng sản xuất tự động góp phần đáng kể vào việc cải thiện hiệu quả sản xuất, tăng cường tính toàn vẹn cấu trúc và chất lượng sản phẩm vượt trội nhất.
