Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Chùm tia | Độ dày tấm (mm): | 4-9 |
|---|---|---|---|
| Độ bền kéo vật liệu (MPA): | Max.750 | Độ dài phôi (mm): | 4000-12000 mm |
| Lực lượng danh nghĩa: | 1200KN | Phôi Camber (MM): | ≤7/12m |
| Tốc độ cho ăn x: | 50m/phút | Tốc độ cho ăn y: | 30m/phút |
| Làm nổi bật: | Dòng xử lý đâm kim loại bằng tấm tự động,Đường dây xử lý đâm kim loại ván 9mm,Dòng xử lý đâm kim loại tấm 4mm |
||

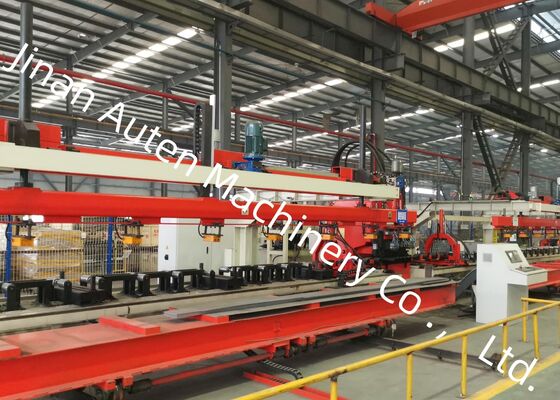

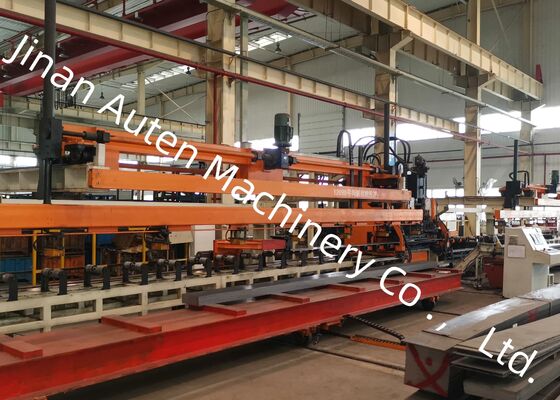

Dây chuyền gia công đột dập kim loại tấm tự động 4-9mm Cnc cho xe hạng nặng
Giới thiệu sản phẩm:
Công ty chúng tôi đã độc lập thiết kế và phát triển dây chuyền gia công kim loại tấm tự động hiện đại, hiệu suất cao, được thiết kế đặc biệt để đục lỗ chính xác các dầm dọc ô tô có độ bền cao. Hệ thống này được tối ưu hóa để xử lý các bộ phận dầm dọc có khổ cực rộng và khổ lớn thường được sử dụng trong các phương tiện hạng nặng, xe tải khai thác mỏ, máy xây dựng và các phương tiện thương mại chuyên dụng khác, mang lại năng suất vượt trội, độ chính xác gia công và độ tin cậy vận hành.
Các thông số kỹ thuật chính:
| KHÔNG. | Tên | Giá trị |
| 1 | Lực danh nghĩa | 1200KN |
| 2 | Kích thước và phạm vi tấm xử lý | |
| 3 | Chiều dài | 4000～8000mm |
| Chiều rộng | 200～550mm | |
| độ dày | 3～6mm | |
| Vật liệu tấm liềm uốn | 7mm/10m | |
| Tấm trục X không đồng đều | 10mm/1000mm, 20mm/8000mm | |
| Tấm trục Y không đồng đều | 5mm | |
| Tấm cong vênh | 50mm | |
| Tính chất cơ học của vật liệu tấm | σb=510～850N/mm2 | |
| 4 | Tối đa. Đường kính đột | φ60mm |
| 5 | Số lượng mô-đun | 25 |
| 6 | Tối đa. tốc độ | |
| Trục X | Tối đa=50m/phút | |
| Trục Y | Tối đa=30m/phút | |
| 7 | Độ chính xác xử lý | |
| Trục X | ±0,25/600mm ,±0,50 / 3000mm,±0,7 / 8000 mm | |
| Trục Y | ±0,2 mm / 600 mm | |
| 8 | Phương pháp xử lý | Lọc |
| 9 | Thẩm quyền giải quyết |
Trục X dọc theo chiều dài của tấm và tọa độ X của lỗ dựa vào phần cuối của tấm; trục Y là chiều rộng của tấm và tham chiếu là đường trung tâm. |
| 11 | Chế độ vận hành | Bằng tay, tự động |
Tính năng sản phẩm

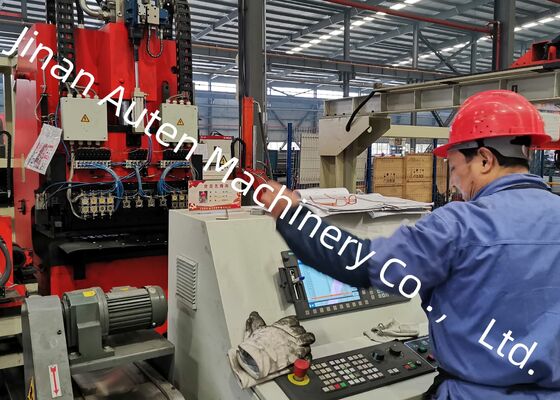

1. Dây chuyền sản xuất được trang bị hệ thống điều khiển CNC 828D tiên tiến tích hợp công nghệ cấp liệu điều khiển bằng servo hiệu suất cao. Cấu hình này đảm bảo sản xuất tốc độ cao trong khi vẫn duy trì độ chính xác kích thước vượt trội và chất lượng gia công lặp lại cho mọi phôi.
2. Cơ cấu định tâm tự động điều khiển bằng servo được tích hợp vào hệ thống con lăn hỗ trợ cấp liệu, cho phép xử lý hiệu quả các dầm dọc có tiết diện cắt ngang khác nhau. Hệ thống tự động bù đắp cho các biến đổi chiều cao trong khoảng từ 0–200 mm, đảm bảo định vị vật liệu chính xác và hiệu suất cấp liệu ổn định.
3. Máy có khả năng chứa tới 25 khuôn đột có đường kính khác nhau. Cấu trúc dụng cụ được tối ưu hóa của nó cho phép thay thế khuôn nhanh chóng và lắp đặt đơn giản, giảm đáng kể thời gian thiết lập và cải thiện tính linh hoạt trong sản xuất.
4. Việc nạp vật liệu, đột dập và dỡ thành phẩm được thực hiện tự động trong toàn bộ chu trình sản xuất. Quy trình làm việc hoàn toàn tự động này giúp giảm đáng kể sự can thiệp thủ công, giảm chi phí lao động và tối đa hóa hiệu quả sản xuất.
5. Phế liệu phát sinh trong quá trình đột dập được tự động thải ra và thu gom thông qua hệ thống loại bỏ chất thải tích hợp, duy trì môi trường sản xuất sạch sẽ và đảm bảo máy hoạt động liên tục, không bị gián đoạn.
6. Phần mềm lập trình thông minh hỗ trợ nhập trực tiếp bản vẽ AutoCAD và tệp DXF được tạo bởi các hệ thống CAD chính thống. Với Giao diện Người-Máy (HMI) trực quan, phần mềm tự động chuyển đổi dữ liệu thiết kế thành chương trình gia công, đơn giản hóa quy trình lập trình, rút ngắn thời gian chuẩn bị sản xuất và giảm thiểu khả năng xảy ra lỗi lập trình.
Khu trưng bày sản phẩm bao gồm một loạt các mẫu dầm dọc hoàn thiện được lựa chọn cẩn thận được sản xuất bởi dây chuyền sản xuất tự động này, bao gồm nhiều thông số kỹ thuật thường được sử dụng trong xe tải khai thác mỏ, xe thương mại hạng nặng và thiết bị vận tải chuyên dụng. Những phôi trình diễn này thể hiện rõ ràng độ chính xác định vị lỗ vượt trội của máy, chất lượng đột vượt trội và tính nhất quán về kích thước tuyệt vời, cung cấp cho khách hàng, kỹ sư và nhân viên kiểm tra đánh giá trực tiếp về độ chính xác gia công và hiệu suất sản xuất của thiết bị.
Hệ thống đột CNC tiên tiến này được thiết kế nhằm mục đích đục lỗ chính xác các dầm dọc phẳng được sử dụng trong ngành sản xuất ô tô. Nó được phát triển đặc biệt để xử lý các dầm dọc khung gầm cho xe tải, phương tiện khai thác mỏ, thiết bị xây dựng và các phương tiện thương mại hạng nặng khác. Bằng cách tạo ra các mẫu lỗ có độ chính xác cao đáp ứng các yêu cầu về kết cấu và lắp ráp khắt khe, máy cung cấp giải pháp sản xuất đáng tin cậy cho các bộ phận chịu tải quan trọng, đảm bảo chất lượng sản phẩm vượt trội, tính toàn vẹn về cấu trúc và hiệu quả sản xuất.
