Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước phôi tối đa (mm): | 1500*800 | Tối đa. đường kính đục lỗ (mm): | Φ26 |
|---|---|---|---|
| Tối đa. đường kính khoan (mm): | Φ50 | Độ côn của trục khoan: | BT50 |
| Lực đấm (kN): | 1000/1200 | Lực đánh dấu (kN): | 800/1200 |
| Kích thước ký tự (mm): | 14*10*19 | Số lượng. tính cách: | 12 |
| Làm nổi bật: | Máy đột dập thép tấm,Máy đột dập tấm thép 50mm,Máy đột dập linh kiện thép tấm |
||

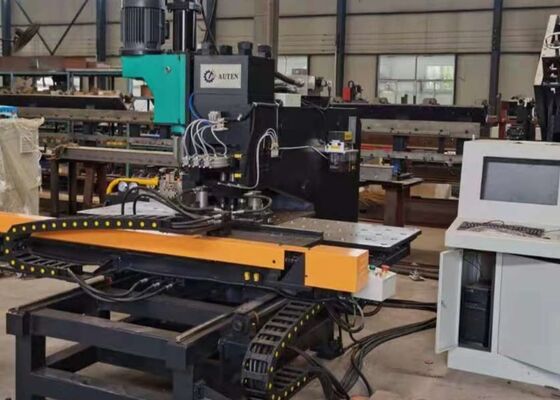

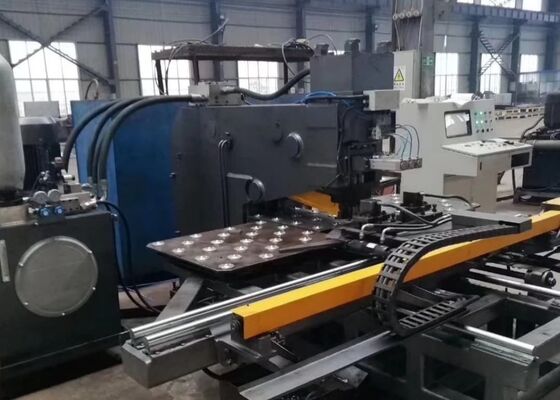

Tối đa 50mm. Đường kính khoan Máy đột dập tấm Cnc cho các thành phần tấm thép
Giới thiệu sản phẩm:
Máy đục lỗ và khoan tấm CNC này được phát triển đặc biệt cho ngành sản xuất tháp thép, cung cấp các hoạt động đục lỗ, đánh dấu và khoan có độ chính xác cao cho các thành phần tấm thép. Ngoài chế tạo dạng tháp, máy còn có tính linh hoạt vượt trội để xử lý nhiều loại tấm kim loại, khiến nó trở thành giải pháp lý tưởng cho các ứng dụng sản xuất công nghiệp đa dạng.
Cấu hình sản phẩm:
| Người mẫu | BNHD120 | |
| Kích thước phôi tối đa (mm) | 1500*800 | |
| Tối đa. đường kính đục lỗ (mm) | Φ26 | |
| Tối đa. đường kính khoan (mm) | Φ50 | |
| Độ côn của trục khoan | BT50 | |
| Độ dày tấm (mm) | đấm | 5～25 (Q235) |
| khoan | 40 | |
| Lực đấm (kN) | 1000/1200 | |
| Lực đánh dấu (kN) | 800/1200 | |
| Tối thiểu. khoảng cách giữa lỗ và cạnh tấm (mm) | đấm | 25 |
| Khoan | Phụ thuộc vào đường kính lỗ | |
| Kích thước ký tự (mm) | 14*10*19 | |
| Số lượng. tính cách | 12 | |
| Trạm chết | 4 | |
| Tốc độ khoan nạp (mm/phút) | 0 ~ 5000 | |
| Hành trình của trục khoan (mm) | 350 | |
| Tốc độ quay của trục khoan (r/min) | 30~3000 | |
| Chế độ lập trình | Lập trình lệnh, phần mềm vẽ hoặc bố cục Auto CAD | |
| Kích thước tổng thể L*W*H (m) | 3,3*3,2*3 | |
Tính năng sản phẩm:
1. Máy sử dụng kết cấu thép hàn khung chữ C chịu lực cao, mang lại độ cứng vượt trội và khu vực làm việc rộng rãi. Nó được trang bị ba trạm dụng cụ, trong đó có một trạm đánh dấu chuyên dụng, với trạm lập chỉ mục tự động để tối đa hóa hiệu quả sản xuất. Hệ thống kẹp thủy lực được thiết kế để chứa các phôi có kích thước và độ dày khác nhau, trong khi khối định vị tham chiếu gốc chính xác đảm bảo căn chỉnh chính xác. Bàn làm việc chuyển bóng cho phép xử lý vật liệu trơn tru và định vị dễ dàng. Chuyển động của trục X và Y được điều khiển bởi động cơ servo hiệu suất cao và vít bi chính xác, với khả năng định vị được điều khiển bởi hệ thống CNC dựa trên PLC để đạt được các thao tác đột có độ chính xác cao. Các chương trình gia công có thể được lưu trữ, truy xuất và tái sử dụng, khiến thiết bị rất phù hợp cho việc sản xuất hàng loạt liên tục.
2. Máy khoan tấm thép CNC tích hợp công nghệ CNC tiên tiến với cấp liệu được điều khiển bằng servo, mang lại hiệu quả gia công xuất sắc trong khi vẫn duy trì độ chính xác về kích thước và khả năng lặp lại vượt trội trên nhiều loại phôi.
3. Các cụm chức năng chính được thiết kế theo kiến trúc mô-đun, cho phép bảo trì thuận tiện, bảo trì đơn giản và giảm thời gian ngừng hoạt động của thiết bị.
4. Thiết bị kết hợp các hoạt động đục lỗ, đánh dấu và khoan thành một quy trình gia công tích hợp đầy đủ, cho phép hoàn thành nhiều nhiệm vụ sản xuất một cách hiệu quả trong một chu kỳ sản xuất duy nhất.
5. Bộ phận khoan được thiết kế với khả năng tiếp cận nhanh, cấp liệu chính xác và chức năng quay về tốc độ cao, cải thiện đáng kể hiệu quả gia công đồng thời đảm bảo chất lượng khoan ổn định và hiệu suất sản xuất ổn định.
6. Hệ thống giám sát tự chẩn đoán thông minh liên tục giám sát hoạt động của máy, nhanh chóng xác định lỗi và hỗ trợ bảo trì kịp thời nhằm tối đa hóa độ tin cậy của thiết bị và giảm thiểu gián đoạn sản xuất.
7. Hệ thống lập trình trực quan và thân thiện với người vận hành. Người dùng chỉ cần nhập các thông số như đường kính lỗ, tọa độ lỗ và số lượng sản xuất để tạo chương trình gia công. Hệ thống điều khiển cũng hỗ trợ nhập trực tiếp dữ liệu xử lý được tạo bởi CAD/CAM và phần mềm lofting, đảm bảo chuyển đổi dữ liệu liền mạch và lập trình sản xuất hiệu quả.

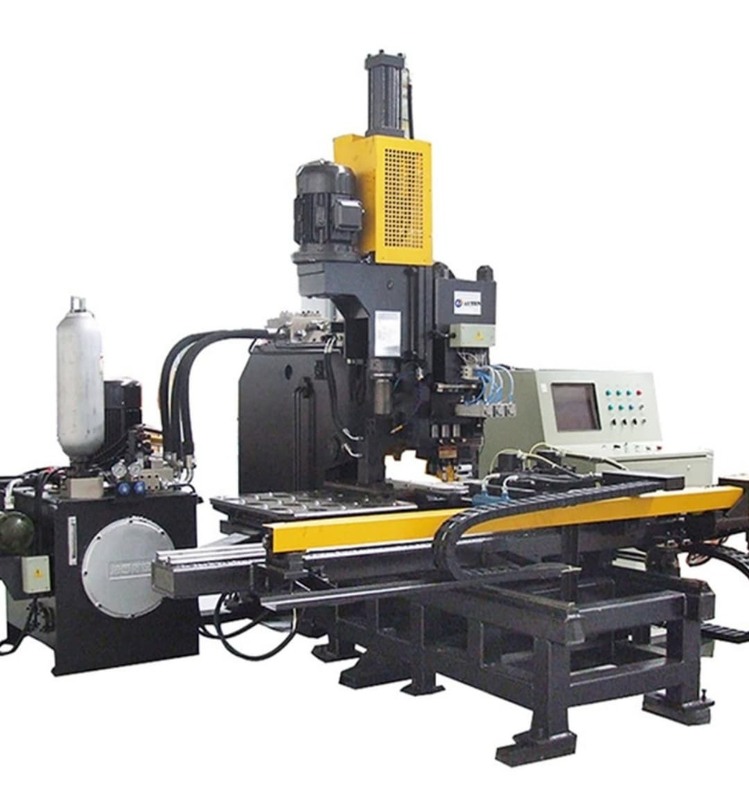

Chi tiết máy:
Hệ thống gia công kim loại CNC chuyên dụng này được thiết kế để đục lỗ, đánh dấu và khoan các tấm thép được sử dụng trong chế tạo tháp thép với độ chính xác cao. Nó luôn đáp ứng các yêu cầu khắt khe về độ chính xác kích thước, dung sai vị trí và chất lượng bề mặt. Ngoài ngành tháp thép, máy còn cung cấp các giải pháp xử lý đáng tin cậy và hiệu quả cho nhiều ứng dụng tấm kim loại trên nhiều lĩnh vực sản xuất. Kết hợp năng suất cao, độ chính xác gia công đặc biệt và hiệu suất vận hành đáng tin cậy, nó nâng cao hiệu quả sản xuất, tối ưu hóa quy trình sản xuất và mang lại chất lượng thành phẩm vượt trội một cách nhất quán.
