Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước tấm: | 1500x800mm | Độ dày tấm: | 5 ~ 25 mm |
|---|---|---|---|
| Đấm lực: | 1000/ 1200kN | Đánh dấu lực: | 800/ 1000kN |
| Cnc hay không: | CNC | Trạm chết: | 4 |
| Làm nổi bật: | Máy đột tháp thép,máy đột dập 1500*800mm,máy đột dập tháp thép |
||

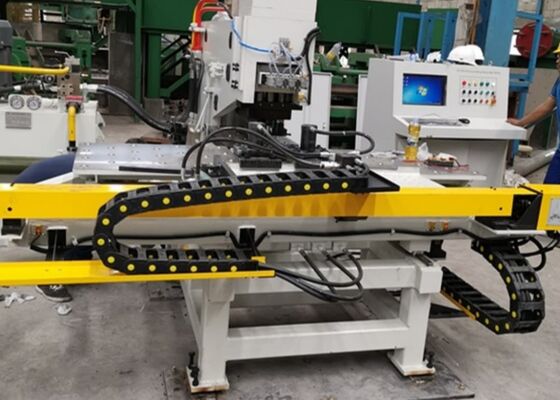

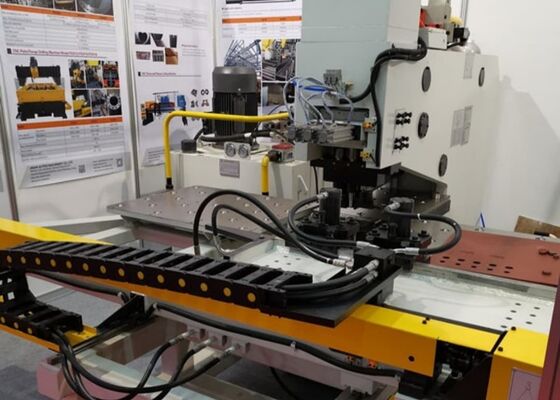

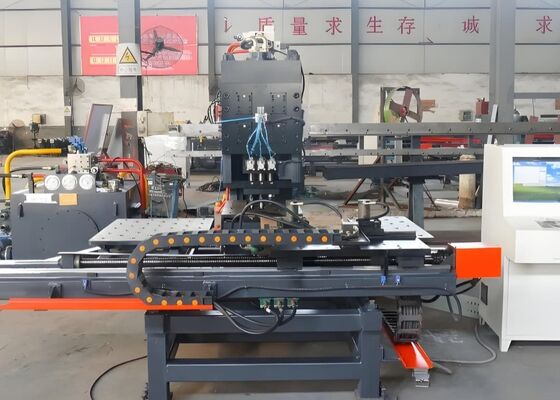

1500 * 800mm tối đa. kích thước workpiece cnc máy đâm tấm cho thép tháp sản xuất
Ngành công nghiệp áp dụng:
Một máy CNC chuyên dụng cao được thiết kế để đâm chính xác và đánh dấu các tấm thép được sử dụng trong ngành công nghiệp sản xuất tháp thép.Nó cũng lý tưởng cho các ứng dụng đâm và đánh dấu liên quan đến tấm kim loại trên một loạt các lĩnh vực công nghiệp.
Thành phần chính:
Máy chủ yếu bao gồm khung chính, bàn làm việc, hệ thống kẹp thủy lực, đơn vị khoan, đơn vị đâm, trạm điện thủy lực, tủ điều khiển điện,và hệ thống bôi trơn tự động tập trung.
Thông số kỹ thuật:
| Mô hình | BNCZ100 | |
| Kích thước tối đa của phần làm việc (mm) | 1500*800 | |
| Chiều kính đâm tối đa (mm) | Φ26 | |
| Chuỗi đường kính khoan tối đa (mm) | Φ50 | |
| Taper của trục khoan | / | |
| Độ dày tấm (mm) | Đánh đấm | 5️25 (Q235) |
| Khoan | 40 | |
| Lực đâm (kN) | 1000/1200 | |
| Lực đánh dấu (kN) | 800/1200 | |
| Khoảng cách tối thiểu giữa lỗ và cạnh tấm (mm) | Đánh đấm | 25 |
| Khoan | Tùy thuộc vào đường kính lỗ | |
| Kích thước ký tự ((mm) | 14*10*19 | |
| Tỷ lệ nhân vật | 12 | |
| Các trạm đúc | 4 | |
| Tốc độ cấp khoan (mm/min) | 25~280 | |
| Động của trục khoan ((mm) | 180 | |
| Tốc độ xoay của trục khoan ((r/min) | 120~560 | |
| Chế độ lập trình | Lập trình lệnh, phần mềm vẽ hoặc bố trí Auto CAD | |
| Tổng kích thước L*W*H (m) | 3.2*3*2.6 | |
Đặc điểm của sản phẩm:
1Máy sử dụng một cấu trúc thép hàn khung C mạnh mẽ, cung cấp độ cứng đặc biệt và một khu vực làm việc rộng rãi.bao gồm hai trạm đâm và một trạm đánh dấu, với chỉ số trạm tự động để xử lý hiệu quả.trong khi một khối tham chiếu chính xác đảm bảo vị trí chính xác. Phần làm việc được hỗ trợ trên bàn làm việc chuyển bóng để tạo điều kiện di chuyển trơn tru. Cả hai trục X và Y đều được điều khiển bởi các động cơ servo hiệu suất cao và các ốc vít chính xác,với phản hồi vị trí được điều khiển bởi PLC cho phép hoạt động đâm hoàn toàn tự độngCác chương trình gia công có thể được tạo, lưu trữ và gọi lại cho các nhiệm vụ sản xuất lặp đi lặp lại.
2Bằng cách tích hợp công nghệ điều khiển CNC tiên tiến với nguồn cấp vật liệu chạy bằng servo,Máy đạt được hiệu quả sản xuất cao trong khi duy trì sự nhất quán gia công tuyệt vời và độ chính xác kích thước.
3Các tập hợp chức năng lớn có thiết kế mô-đun, cho phép bảo trì thuận tiện, phục vụ đơn giản hóa và giảm thời gian ngừng hoạt động của thiết bị.
4Thiết bị có khả năng hoàn thành các hoạt động đâm và đánh dấu trên một tấm thép duy nhất trong một chu kỳ gia công, cải thiện năng suất và hiệu quả chế biến.
5Hệ thống lập trình trực quan và thân thiện với người dùng, hỗ trợ nhập trực tiếp các bản vẽ CAD và xử lý dữ liệu được tạo ra bởi phần mềm lồng hoặc lofting.Nó hoàn toàn tương thích với các tập tin NC1 được tạo ra bởi TEKLA, cho phép truyền dữ liệu liền mạch và lập trình sản xuất hiệu quả.
6Một hệ thống giám sát tự chẩn đoán tích hợp liên tục phát hiện và báo cáo lỗi máy, đơn giản hóa việc khắc phục sự cố và cải thiện độ tin cậy của thiết bị.
7Các hệ thống chuyển động trục X và Y sử dụng các động cơ servo chính xác, động cơ vít bóng và đường dẫn tuyến tính chính xác cao để đảm bảo độ chính xác và khả năng lặp lại vị trí xuất sắc.
8Cấu trúc máy chính có khung thép hàn loại C hạng nặng cung cấp độ cứng cấu trúc vượt trội cùng với một khu vực làm việc lớn, không bị cản trở.
9Ba trạm chế biến hoàn toàn tự động bao gồm một trạm đánh dấu chuyên dụng cho phép thay đổi công cụ tự động để tối đa hóa hiệu quả gia công và giảm thiểu sự can thiệp bằng tay.
10Hệ thống kẹp thủy lực được thiết kế để giữ vững các tấm thép có độ dày khác nhau.nó đảm bảo vị trí ổn định của mảnh làm việc và xử lý trơn tru trong suốt quá trình gia công.
11Hệ thống điều khiển CNC hai trục phối hợp các động cơ servo, ốc vít chính xác và đường dẫn tuyến tính để cung cấp vị trí trục X và Y chính xác cao,đảm bảo vị trí đâm và đánh dấu chính xác.
12. Toàn bộ chu kỳ gia công được tự động hóa hoàn toàn. Các nhà khai thác chỉ cần nhập bản vẽ mẩu làm việc vào hệ thống CNC, sau đó máy tự động thực hiện các chương trình đâm, đánh dấu,và các hoạt động khoan.
Chi tiết máy:
Hệ thống xử lý kim loại CNC chuyên dụng này được phát triển đặc biệt để đâm, đánh dấu và khoan các tấm thép được sử dụng trong chế tạo tháp thép.luôn đáp ứng các yêu cầu về dung sai kích thước và chất lượng bề mặt nghiêm ngặtNgoài việc sản xuất tháp thép, thiết bị cũng phù hợp với chế biến chính xác các tấm kim loại trên nhiều lĩnh vực công nghiệp.và độ chính xác gia công xuất sắc, nó cung cấp một giải pháp hiệu quả để sản xuất một loạt các thành phần kim loại trong khi cải thiện hiệu quả sản xuất, tính nhất quán chế biến và chất lượng sản phẩm tổng thể.
