Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Đấm, đánh dấu, cắt | Kích thước góc （mm）: | ∟40 × 40 × 3 ～∟140 × 140 × 12 |
|---|---|---|---|
| Tối đa. Chiều dài của trống (m): | 12 | Tối đa. Chiều dài của hoàn thành (m): | 10 |
| Tối đa. Punching (dia. Х thi.) (Mm): | Φ26 × 12 （Vật liệu Q345 510N/mm2） | Cú đấm mỗi bên: | 2 |
| Lực đấm (kN): | 630 | Lực đánh dấu (kN): | 630 |
| Lực cắt (kN): | 1800 | ||
| Làm nổi bật: | Cnc góc đâm máy dây,đánh dấu cắt Cnc góc đâm dây,đánh dấu cắt Cnc góc đâm máy |
||
Với chức năng đánh dấu cắt Cnc góc đâm máy dây được sử dụng cho tháp truyền thông điện
Công nghiệp áp dụng:
Máy này là một thiết bị chuyên dụng được phát triển để thực hiện các hoạt động đâm, đánh dấu và cắt thép góc.Nó được thiết kế đặc biệt để đáp ứng các yêu cầu xử lý cốt lõi của ngành công nghiệp thép góc tháp, đảm bảo xử lý chính xác và hiệu quả các thành phần thép góc quan trọng cho sản xuất tháp.
Thông số kỹ thuật:
| Chức năng | Đấm, đánh dấu, cắt |
| Kích thước góc ((mm) | 40×40×3140×140×12 |
| Chiều dài tối đa của chỗ trống (m) | 12 |
| Chiều dài tối đa của vật liệu hoàn thành (m) | 10 |
| Max. đâm (chiều x dày) (mm) | Φ26 × 12 ((vật liệu:Q345 510N/mm2) |
| Bắn mỗi bên | 2 |
| Lực đâm (kN) | 630 |
| Lực đánh dấu (kN) | 630 |
|
Lực cắt (kN) |
1800 |
| Nhóm chữ ký đánh dấu | 4 |
| Số chữ cái cho mỗi nhóm | 12 |
| Kích thước của chữ cái (mm) | 14×10×19 |
| Chế độ cắt | Tắt một lưỡi dao |
| Các trục CNC | 3 |
| Tốc độ cung cấp góc (m/min) | 80 |
| Phương pháp làm mát của hệ thống thủy lực | Làm mát bằng nước |
| Độ chính xác xử lý | Phù hợp với GB2694 |
| Chức năng chương trình | Nhập thông qua bàn phím và giao diện USB |
| Kích thước ((mm) | 28000×6500×2200 |
Thành phần sản phẩm:

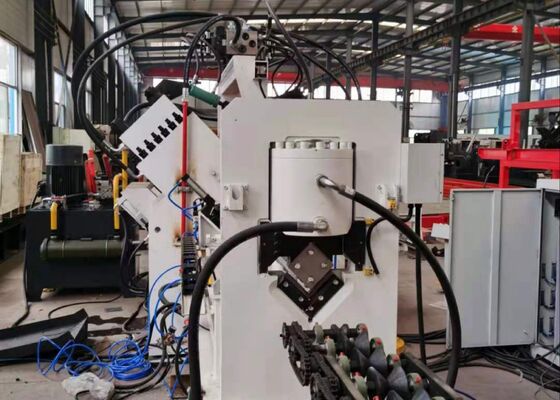

Thiết bị chủ yếu bao gồm một hệ thống vận chuyển ngang, đơn vị tải xoay, máy vận chuyển vật liệu, xe cộ CNC, mô-đun đâm, mô-đun đánh dấu, mô-đun cắt,Máy vận chuyển xả, cùng với hệ thống thủy lực, hệ thống điều khiển điện, hệ thống khí nén và các tập hợp phụ trợ khác.
Đặc điểm sản phẩm:
1Thiết bị tích hợp công nghệ điều khiển CNC tiên tiến với chế độ cho ăn chạy bằng servo, đảm bảo hiệu quả sản xuất xuất sắc và độ chính xác gia công cao nhất.khí nén, và các thành phần điện được cung cấp bởi các thương hiệu nổi tiếng quốc tế, cung cấp độ tin cậy, độ bền và ổn định hoạt động lâu dài.
2. Ba bộ đấm và đập được lắp đặt ở mỗi bên của máy, cho phép ba đường kính đấm khác nhau được chứa đồng thời.Các bộ đúc chết di chuyển đồng bộ để tự động điều chỉnh vị trí tham chiếu đâm, cải thiện tính linh hoạt máy móc và hiệu quả sản xuất.
3Máy tính công nghiệp được trang bị giao diện người máy song ngữ tiếng Trung-Tiếng Anh, cung cấp hoạt động trực quan và hiển thị đồ họa thời gian thực của các mảnh làm việc.Lập trình được đơn giản hóa thông qua khả năng tương thích trực tiếp với dữ liệu được tạo ra bởi phần mềm lồng và lồng CADCác nhà khai thác chỉ cần nhập kích thước mảnh, đường kính lỗ, tọa độ tham chiếu và số lượng sản xuất để tự động tạo ra các chương trình gia công.
4. Xe cho ăn CNC được điều khiển bởi một động cơ servo chính xác và kết hợp một bộ mã hóa quang điện cho phản hồi vị trí liên tục.Một hệ thống điều khiển vòng tròn khép kín đảm bảo vị trí chính xác cao, hiệu suất cho ăn ổn định và chất lượng gia công nhất quán trong suốt quá trình sản xuất.
5. Các hoạt động đâm, đánh dấu và cắt hoàn toàn tự động. Các thành phần thép góc hoàn thành được tự động xả bằng một cơ chế xoay lưng khí nén, giảm thiểu việc xử lý bằng tay.giảm cường độ lao động, và tăng đáng kể hiệu quả sản xuất.
6Hệ thống điều khiển bao gồm một máy tính công nghiệp, bộ điều khiển CNC, các đơn vị ổ servo, bộ điều khiển PLC và các thiết bị cảm biến bên ngoài.Hoạt động gia công được bắt đầu đơn giản bằng cách nhập các thông số cần thiết của mảnh làm việcNgoài ra, các chương trình gia công có thể được lưu trữ, truy xuất, hiển thị và truyền theo số nhận dạng mảnh làm việc, cho phép lập kế hoạch và quản lý sản xuất hiệu quả.

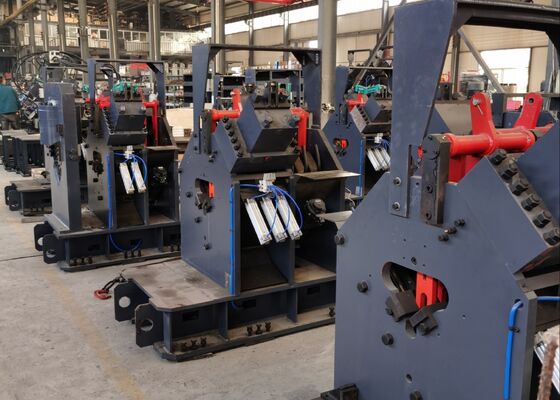

7Các mô-đun đánh dấu áp dụng một cấu trúc khung hoàn toàn khép kín, cung cấp độ cứng đặc biệt và sự ổn định cấu trúc.Bốn tập hợp băng cassette ký tự được cài đặt trên đầu đánh dấu và được tự động chọn thông qua kiểm soát chương trình. vị trí tham chiếu đánh dấu có thể được tự do cấu hình để đáp ứng các yêu cầu xử lý khác nhau.trong khi xe cắm CNC được nâng cấp và cơ chế kẹp được tăng cường cung cấp độ cứng cấu trúc tăng cường, ổn định hoạt động và độ tin cậy máy móc.
Những mảnh làm việc trình diễn này đại diện cho các thông số kỹ thuật điển hình và các ứng dụng xử lý phổ biến trong ngành công nghiệp chế tạo tháp thép góc.và kiểm tra viên với một phương tiện thực tế để đánh giá độ chính xác gia công, chất lượng chế biến và chế tạo, phục vụ như một điểm chuẩn đáng tin cậy để đánh giá hiệu suất thiết bị và sự phù hợp của nó cho các ứng dụng sản xuất cụ thể.

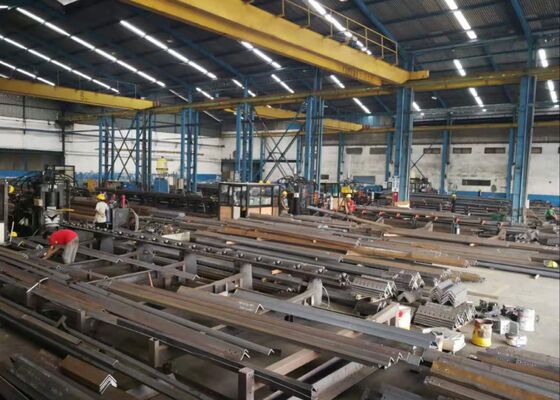

Trong các dự án truyền tải điện cực cao (UHV), nơi các tháp truyền tải phải chịu các điều kiện môi trường khắc nghiệt và tải trọng cấu trúc đáng kể,thiết bị này đóng một vai trò không thể thiếu trong chế biến các thành viên thép góc tạo thành khung chịu tải chính của thápNó thực hiện các hoạt động đâm và khoan chính xác cao trên các thành phần thép góc được sử dụng trong thân tháp, cánh tay chéo và các thành phần cấu trúc quan trọng khác,đảm bảo độ chính xác kích thước chính xác và hiệu suất khớp đáng tin cậyKết quả là thiết bị đóng góp đáng kể cho tính toàn vẹn cấu trúc, an toàn hoạt động,và độ tin cậy dịch vụ lâu dài của các tháp truyền tải trong suốt tuổi thọ hoạt động của chúng.
