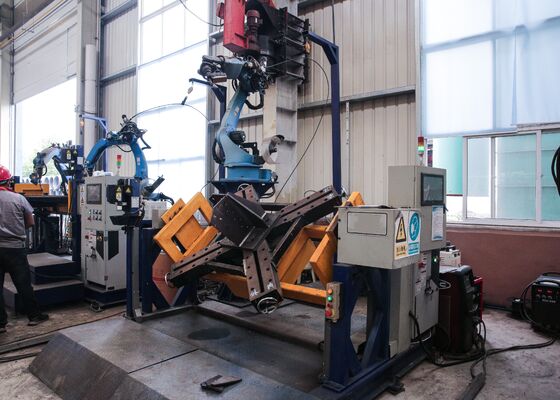

Với cánh tay hàn robot Robot hàn tự động với tính năng theo dõi đường may tự động

Với robot hàn cánh tay robot hàn tự động với theo dõi may tự động

Sản phẩm giới thiệu:

Thiết bị này chủ yếu được thiết kế để hàn cơ sở của tháp truyền tải. ngoài các tấm tăng cường, nó có thể hoàn thành hàn của 11 đường may chính trên cơ thể chính,một đường may để làm sạch, cũng như hàn các góc đầu niêm phong.

Các thông số chính:

Đặc điểm sản phẩm:

1- Khả năng lặp lại: Hệ thống cung cấp khả năng lặp lại vị trí ít nhất là ± 0,05 mm.

2. Độ chính xác quỹ đạo: Độ chính xác quỹ đạo vẫn trong phạm vi ± 0,1 mm.

3Thiết kế cấu trúc: Robot hàn cung có cấu trúc cơ khí rất ổn định và mạnh mẽ, được thiết kế để hoạt động công nghiệp liên tục kéo dài.

4- Vỏ làm việc: hỗ trợ các mảnh làm việc có kích thước lên đến 1500 mm, đáp ứng toàn bộ các yêu cầu hàn.

5. Phương pháp hoạt động: Các mảnh làm việc được gắn trên một vật cố định vị trí, trong khi đầu hàn được lắp đặt trên một nền tảng robot chuyên dụng.Robot và chức năng định vị trong đồng bộ hóa phối hợpBằng cách sử dụng quét thị giác robot kết hợp với một hệ thống theo dõi khâu laser, đường hàn được tạo ra tự động mà không cần lập trình.Cấu hình này cho phép hàn các thành phần phức tạp và bất thường với sự dễ dàng vận hành và đào tạo tối thiểu cho người vận hành.

1Hệ thống hàn: Thiết bị được tích hợp với một nguồn điện hàn cung Aotai hiệu suất cao, có khả năng hỗ trợ các hoạt động hàn ngang, dọc và dọc, bao gồm MIG,MAGCác phạm vi điện và điện áp hàn có thể thích nghi đầy đủ với các yêu cầu xử lý của các mảnh khác nhau, mang lại sự ổn định cung tuyệt vời và chất lượng hàn vượt trội.Các thông số có thể được cấu hình chính xác để phù hợp với các vật liệu và độ dày khác nhau.

Đèn hàn và phụ kiện: Được trang bị một ngọn đuốc hàn Apollo cao cấp và phụ kiện bổ sung, bao gồm các cơ chế cấp dây và đầu liên lạc,đảm bảo hiệu suất hàn nhất quán và hiệu quả hoạt động.

2Nhận dạng và chuyển đổi thông minh: Hệ thống có khả năng nhận dạng và chuyển đổi thông minh tiên tiến,tự động phát hiện các tính năng hàn quan trọng như vị trí và loại hàn từ bản vẽ hoặc dữ liệu chương trìnhCác tính năng này được nhanh chóng chuyển đổi thành các hướng dẫn hàn có thể thực hiện bởi robot, thường trong vòng 30 giây.hoặc các giao diện truyền thông khác.

3Hệ thống điều khiển:
1 Phương pháp điều khiển: Sử dụng một hệ thống điều khiển kỹ thuật số tiên tiến, cung cấp quản lý quỹ đạo chính xác và các tham số hàn có thể điều chỉnh.

2 Phương pháp lập trình: Hỗ trợ lập trình dựa trên quét trực quan. Giao diện trực quan và thân thiện với người dùng, cho phép tạo chương trình nhanh chóng và kiểm soát chính xác các hoạt động hàn phức tạp.

3 Giao diện truyền thông: Cung cấp các cổng truyền thông để tích hợp với các thiết bị khác và hệ thống điều khiển dây chuyền sản xuất, tạo điều kiện cho tự động hóa liền mạch và hoạt động phối hợp.

4. Định vị cấu trúc gắn: The positioner support frame is designed with adequate rigidity and structural integrity to withstand the loads and vibrations generated by both the robot and the workpiece throughout the welding process, đảm bảo hiệu suất robot ổn định và độ chính xác hàn nhất quán.và bảo trì trong khi vẫn duy trì toàn bộ bao bì làm việc của robot và hiệu quả hoạt động.

5Hệ thống an toàn: Đánh giá bảo vệ: Được chứng nhận tối thiểu là IP54, cung cấp bảo vệ đáng tin cậy chống lại sự xâm nhập bụi, tiếp xúc với độ ẩm,và các điều kiện môi trường khác thường gặp trong các ứng dụng công nghiệp.

6. Phương pháp nhập dữ liệu robot: Hệ thống hỗ trợ một loạt các tùy chọn nhập dữ liệu, bao gồm nhập tệp CAD, nhập quét dựa trên thị giác,và nhập không lập trình các thông số kỹ thuật hàn và yêu cầu quy trình. Nhiều định dạng cho chương trình và nhập bản vẽ có sẵn, đảm bảo hoạt động đơn giản, chức năng thân thiện với người dùng và tiện lợi được nâng cao.

7Hệ thống hàn phần làm việc Mô tả: Robot hàn vòng cung được trang bị cánh tay robot công nghiệp 6 trục cung cấp tự do di chuyển hoàn toàn,cho phép ngọn đuốc hàn truy cập các mảnh làm việc từ nhiều góc độ và vị trí phức tạpCấu hình này chứa các định hướng hàn đa dạng và các hồ sơ hàn tinh vi, bao gồm các đường may cong ba chiều, mang lại tính linh hoạt, chính xác đặc biệt,và hiệu quả trong các ứng dụng hàn.

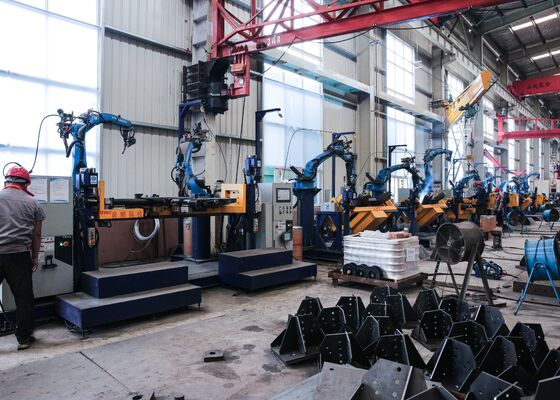

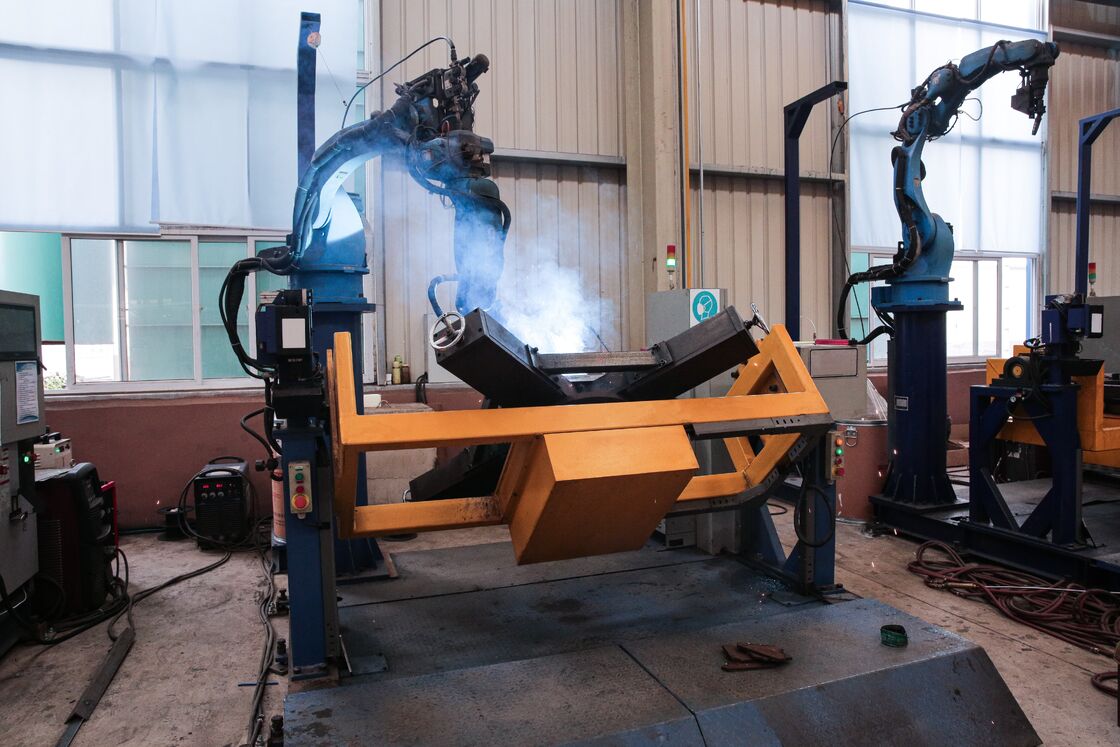

Thiết bị này được xây dựng đặc biệt để hàn các cơ sở tháp truyền tải, đóng một vai trò quan trọng trong việc duy trì sự toàn vẹn cấu trúc của nền tảng tháp.hệ thống có khả năng hoàn thành tất cả 11 lớp hàn chính của cấu trúc chínhNó cũng thực hiện hiệu quả hàn của nắp đầu và khớp góc, cung cấp đồng nhất,hàn chất lượng cao trên tất cả các điểm kết nối quan trọngBằng cách tự động hóa các quy trình hàn chính này, thiết bị đảm bảo sự sắp xếp chính xác, chất lượng hàn nhất quán và tăng cường sức mạnh cấu trúc,làm cho nó rất phù hợp với việc sản xuất các mẫu đáy tháp, như được thể hiện trong các hình ảnh kèm theo.
