Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Độ chính xác hàn (mm): | ±0,5 | Số bàn làm việc: | 2 cái |
|---|---|---|---|
| Khả năng chịu tải của bàn làm việc (KG): | 1000 | Tốc độ quay: | 46m/phút |
| Mô hình máy hàn: | NBC-500R | Đường kính dây hàn (mm): | 1,2,1,6 |
| Phương pháp làm mát mỏ hàn: | Làm mát bằng nước | Kích thước tổng thể của máy (mm): | 4500*3500*3000 |

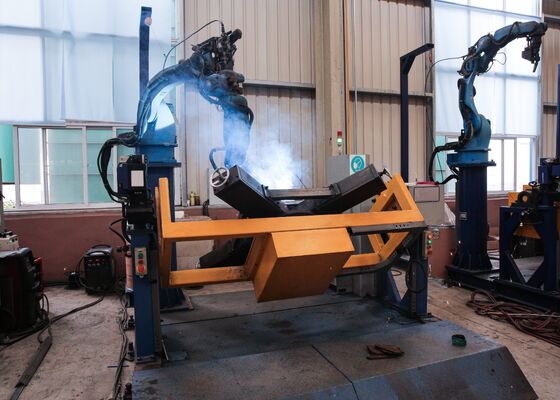

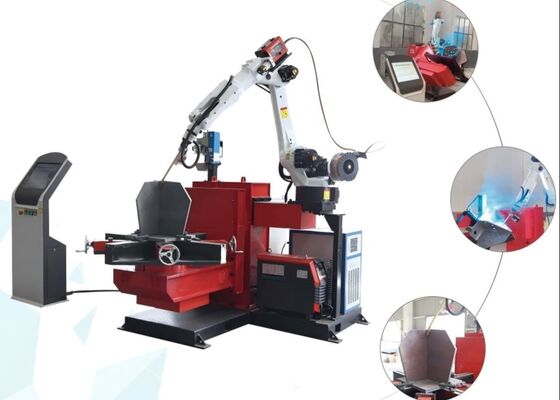

Hàn chân đế của tháp truyền tải Sử dụng Robot hàn chân tháp Cnc 2 bàn làm việc
Giới thiệu sản phẩm:
Thiết bị này được thiết kế chủ yếu để hàn chân đế của tháp truyền tải. Ngoài các tấm gia cố, nó có khả năng hoàn thành việc hàn 11 đường nối chính trên thân chính, một đường nối cho mục đích làm sạch, cũng như hàn các góc đầu bịt kín.
Các thông số chính:
| Mẫu thiết bị | TJH1200B |
| Ứng dụng thiết bị | Đối với đường hàn chính chân tháp, hàn đường hàn đơn |
| Phạm vi xử lý (mm) | 300*300*300-1200*1200*1200 |
| Linh kiện thiết bị | Robot giàn 5 trục với bộ định vị kép |
| Phương pháp lập trình | Lập trình năm trục, kéo và thả, hàn một đường |
| Độ chính xác hàn (mm) | ±0,5 |
| Số bàn làm việc | 2 chiếc |
| Khả năng chịu tải của bàn làm việc (KG) | 1000 |
| Tốc độ quay | 46m/phút |
| Model máy hàn | NBC-500R |
| Đường kính dây hàn (mm) | 1.2,1.6 |
| Phương pháp làm mát mỏ hàn | Làm mát bằng nước |
| Kích thước tổng thể của máy (mm) | 4500*3500*3000 |
Tính năng sản phẩm:
1. Độ lặp lại: Hệ thống cung cấp độ lặp lại không dưới ±0,05 mm.
2. Độ chính xác của đường dẫn: Độ chính xác của đường đi không vượt quá ± 0,1 mm.
3. Thiết kế kết cấu: Robot hàn hồ quang có cấu trúc cơ học có độ ổn định cao và đáng tin cậy, được thiết kế để hoạt động liên tục, lâu dài.
4. Phong bì làm việc: Chứa phôi có kích thước lên tới 1500 mm, đáp ứng đầy đủ các yêu cầu hàn.
5. Phương pháp vận hành: Phôi được cố định trên thiết bị cố định định vị, trong khi đầu hàn được gắn trên đế robot chuyên dụng. Trong quá trình hàn, bộ định vị và robot hoạt động đồng bộ. Bằng cách sử dụng chức năng quét tầm nhìn của robot kết hợp với thiết bị theo dõi đường hàn bằng laser, quỹ đạo hàn được tạo tự động mà không cần lập trình. Hệ thống này có khả năng hàn các phôi phức tạp và không đều, mang lại sự vận hành dễ dàng và thời gian học tập tối thiểu.
1. Hệ thống hàn: Máy được trang bị bộ nguồn hàn hồ quang Aotai hiệu suất cao, có khả năng hỗ trợ các quá trình hàn ngang, hàn dọc, hàn đứng bao gồm hàn MIG, MAG, TIG. Phạm vi dòng điện và điện áp hàn hoàn toàn tương thích với các yêu cầu xử lý của nhiều loại phôi khác nhau, mang lại độ ổn định hồ quang tuyệt vời và hình thành mối hàn vượt trội. Các thông số có thể được điều chỉnh chính xác để phù hợp với các vật liệu hàn và độ dày phôi khác nhau.
Mỏ hàn và phụ kiện: Được trang bị mỏ hàn Apollo cao cấp và các phụ kiện đi kèm, bao gồm cơ cấu cấp dây và đầu tiếp xúc, đảm bảo chất lượng hàn ổn định và hiệu quả vận hành.
2. Nhận dạng và chuyển đổi thông minh: Hệ thống kết hợp chức năng nhận dạng và chuyển đổi thông minh, tự động xác định các tính năng hàn chính—chẳng hạn như vị trí và loại mối hàn—từ bản vẽ và chương trình. Các tính năng này nhanh chóng được chuyển đổi thành hướng dẫn hàn có thể thực hiện được bằng robot, thường trong vòng 30 giây. Dữ liệu có thể được nhập một cách hiệu quả thông qua kết nối mạng, USB hoặc các giao diện truyền thông khác.
3. Hệ thống điều khiển:
① Phương pháp điều khiển: Sử dụng hệ thống điều khiển kỹ thuật số tiên tiến, cung cấp khả năng quản lý quỹ đạo chính xác và các thông số hàn có thể điều chỉnh.
② Phương pháp lập trình: Hỗ trợ lập trình dựa trên quét trực quan. Giao diện trực quan và thân thiện với người dùng, cho phép tạo chương trình nhanh chóng và kiểm soát chính xác các hoạt động hàn phức tạp.
③ Giao diện truyền thông: Cung cấp các cổng giao tiếp để tích hợp với các thiết bị và hệ thống điều khiển dây chuyền sản xuất khác, tạo điều kiện cho hoạt động phối hợp và tự động hóa liền mạch.
4. Cấu trúc lắp đặt bộ định vị: Khung lắp đặt bộ định vị được thiết kế có đủ độ bền và độ ổn định để chịu được lực và rung do cả robot và phôi tạo ra trong quá trình hàn, đảm bảo hoạt động ổn định của robot và độ chính xác khi hàn. Thiết kế của cấu trúc lắp đặt cũng tạo điều kiện thuận lợi cho việc lắp đặt, vận hành và bảo trì rô-bốt mà không ảnh hưởng đến phạm vi làm việc hoặc hiệu suất hoạt động của rô-bốt.
5. Hệ thống an toàn: Xếp hạng bảo vệ: Được xếp hạng không thấp hơn IP54, cung cấp khả năng chống bụi, hơi ẩm và các yếu tố môi trường khác thường gặp trong môi trường công nghiệp.
6. Phương pháp nhập dữ liệu robot: Hệ thống hỗ trợ nhiều phương thức nhập, bao gồm nhập bản vẽ CAD, nhập quét trực quan và nhập thông tin và yêu cầu hàn không lập trình. Có sẵn nhiều tùy chọn nhập chương trình và bản vẽ, giúp hệ thống trở nên đơn giản, thân thiện với người dùng và rất thuận tiện khi vận hành.
7. Mô tả hệ thống hàn phôi: Robot hàn hồ quang sử dụng robot công nghiệp 6 trục với đầy đủ bậc tự do, cho phép mỏ hàn tiếp cận phôi theo nhiều hướng phức tạp. Điều này cho phép thích ứng với các vị trí hàn đa dạng và hình dạng mối hàn phức tạp, bao gồm các mối hàn đường cong không gian, đảm bảo tính linh hoạt và chính xác trong hoạt động hàn.

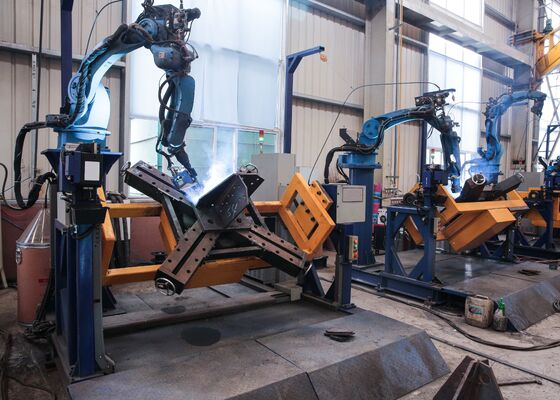

Thiết bị này được thiết kế đặc biệt để hàn chân tháp truyền tải, đóng vai trò quan trọng trong việc đảm bảo tính toàn vẹn về cấu trúc của móng tháp. Ngoài việc hàn các tấm tăng cứng, hệ thống còn có khả năng thực hiện tất cả 11 đường hàn chính của kết cấu chính, cũng như mối hàn xuyên một gốc, đảm bảo độ xuyên thấu hoàn toàn và nhất quán. Ngoài ra, nó còn thực hiện hiệu quả việc hàn các nắp đầu và các mối nối góc, mang lại các mối hàn đồng nhất và chất lượng cao trên tất cả các điểm kết nối quan trọng. Bằng cách tự động hóa các hoạt động hàn thiết yếu này, thiết bị đảm bảo sự liên kết chính xác, chất lượng mối hàn ổn định và độ bền kết cấu vượt trội, khiến thiết bị trở nên lý tưởng cho việc chế tạo các mẫu đế tháp, như được minh họa trong các hình ảnh đi kèm.
