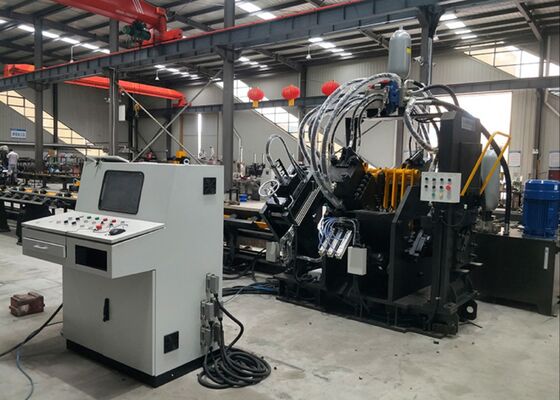

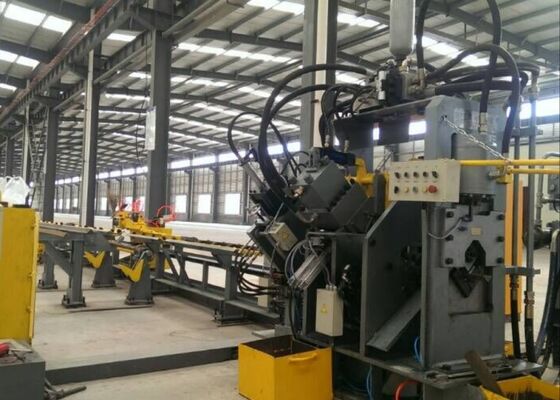

Mô hình JNC2020 Cnc góc đâm cắt dây chuyền sản xuất 32x7x3m Tổng kích thước

Mô hình JNC2020 Cnc góc đâm cắt dây chuyền sản xuất 32x7x3m Tổng kích thước

Sản phẩm giới thiệu:

Dòng dây chuyền sản xuất thép góc CNC tốc độ cao JNC cho đâm, đánh dấu và cắt chủ yếu bao gồm mô-đun đâm, mô-đun đánh dấu, mô-đun cắt, máy vận chuyển ngang,máy vận chuyển xoay, máy vận chuyển cấp, máy vận chuyển xả, xe cung cấp CNC, hệ thống thủy lực, hệ thống điện, hệ thống khí nén và các thành phần khác.Dòng sản xuất này chủ yếu được thiết kế để xử lý tự động thép góc trong ngành sản xuất tháp. Quy trình sản xuất được kiểm soát hoàn toàn bằng số, đảm bảo hoạt động thân thiện với người dùng. Nó cho phép sản xuất tự động, chính xác cao, đa mô hình và quy mô lớn.

Các thông số sản phẩm:

Đặc điểm sản phẩm:

1Máy đâm thép góc CNC được trang bị hai hoặc ba mô-đun đâm, mỗi mô-đun có khả năng chứa ba kích thước đâm khác nhau.Các mô-đun đâm này được quản lý chính xác thông qua điều khiển số (NC) để điều chỉnh chính xác vị trí đâm. Máy hỗ trợ cả đâm lỗ hình tròn và hình bầu dục. Hoạt động cho ăn và đâm tốc độ cao của nó cải thiện đáng kể hiệu quả sản xuất.Năng lực sản xuất đạt 910 tấn trong một ca làm việc tám giờ.

2. Đơn vị đánh dấu của máy đâm góc CNC được bao bọc trong một khung vững chắc và cứng.với vị trí đánh máy tự do điều chỉnhNgoài ra, có một phương pháp đánh dấu đĩa có 10 hàng, tự động chọn ký tự mà không cần can thiệp bằng tay, cải thiện đáng kể hiệu quả đánh dấu.

3Máy cắt thép góc CNC được trang bị một mô-đun cắt một lưỡi, nổi tiếng với sức mạnh cắt đặc biệt của nó.tạo ra một bề mặt cắt mịn và chính xác. Lớp lưỡi dao có cấu hình cửa mở, cho phép thay lưỡi nhanh chóng và an toàn.

4Bảng vật liệu ngang vận chuyển thép góc hiệu quả đến giá vật liệu xoay, được điều khiển bởi một động cơ và máy giảm.Hệ thống này đảm bảo thép góc được định vị vững chắc trên đường vận chuyển cho các hoạt động tiếp theo.

5. Phần làm việc được kẹp chắc chắn và vận chuyển bởi một xe cộ cho ăn CNC, đảm bảo vị trí chính xác.với phản hồi được cung cấp bởi một bộ mã hóa quang điện, hoạt động trong một hệ thống điều khiển vòng kín.

6. Máy đâm và đánh dấu thép góc CNC được điều khiển bởi một hệ thống thủy lực cung cấp năng lượng cho các hoạt động đâm, đánh dấu và cắt.Nó có một trạm thủy lực tốc độ cao với một bộ tích lũy tích hợp, và các đường thủy lực sử dụng phụ kiện loại vít, đảm bảo hiệu suất không rò rỉ trong khi cho phép thay thế và bảo trì dễ dàng.Các khối van thủy lực chính được cung cấp bởi thương hiệu nổi tiếng Atos, đảm bảo một hệ thống thủy lực đáng tin cậy và hiệu quả.

7Trạm thủy lực cung cấp nhiều tùy chọn làm mát, bao gồm làm mát bằng nước, làm mát bằng không khí hoặc làm mát bằng dầu.Khách hàng có thể chọn phương pháp làm mát phù hợp nhất theo yêu cầu hoạt động cụ thể của họ.

8Hệ thống điều khiển chủ yếu bao gồm máy tính chủ, PLC, động cơ servo, công tắc phát hiện bên ngoài và các thành phần thiết yếu khác.và hệ thống tự động tạo ra chương trình xử lý tương ứng. Nó cũng có khả năng đọc DXF, NC và các định dạng tệp khác được sản xuất bởi phần mềm CAD. Máy chủ có giao diện người máy thân thiện với người dùng,cung cấp hình ảnh trực quan và hoạt động đơn giản. Nó hỗ trợ các chức năng như hiển thị đồ họa phần làm việc, lưu trữ dữ liệu rộng rãi, hình dung dữ liệu vị trí và thông báo báo lỗi.

Những mẫu này, phản ánh các thông số kỹ thuật tiêu chuẩn và điều kiện chế biến điển hình trong ngành công nghiệp thép góc tháp, cho phép người dùng đánh giá trực tiếp chất lượng chế biến của thiết bị, độ chính xác, độvà nghệ thuật thủ côngChúng cung cấp một tham chiếu hữu hình để đánh giá hiệu suất của máy và sự phù hợp của nó với các yêu cầu sản xuất đặc biệt, do đó tạo điều kiện thông tin,ra quyết định dựa trên dữ liệu cho các ứng dụng tương lai.

Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp cần phải chịu được điều kiện thời tiết khắc nghiệt và tải trọng nặng,thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần thép góc tạo thành cấu trúc chính của thápNó hiệu quả thực hiện khoan và đâm các hoạt động trên thép góc được sử dụng cho tháp thân, cánh tay chéo và các yếu tố cấu trúc chính khác,đảm bảo kích thước chính xác và kết nối an toàn để duy trì sự ổn định và toàn vẹn tổng thể của các tháp.
