Các thành phần sản xuất quy mô lớn Cnc Flat Steel Channel Steel Punching Typing Machine 3 trục

Các thành phần sản xuất quy mô lớn Cnc Flat Steel Channel Steel Punching Typing Machine 3 trục CNC

Sản phẩm giới thiệu:

Nó phù hợp với xử lý CNC của bề mặt web của thép kênh, cả hai sườn thép góc, và thép phẳng (có thể được hình thành thành vòng cung), bao gồm đánh dấu, đâm,và các hoạt động cắt tócNó cung cấp độ chính xác gia công cao, hiệu suất đâm nhanh và hiệu quả sản xuất cao.

Nó có khả năng xử lý sản xuất quy mô lớn của các thành phần, cũng như sản xuất hàng loạt nhỏ, đa loại trong quá trình phát triển sản phẩm mới.Mỗi giai đoạn được trang bị một trạm nút đẩy để tạo điều kiện cho các nhiệm vụ tải và kẹp của một người vận hành.

Các thông số sản phẩm:

Thành phần thiết bị:

Dòng chảy quy trình: The feeding device transports the workpiece to the feed chute → a CNC-assisted feeding trolley with a robotic arm clamps the workpiece → workpiece end positioning → typing machine → CNC punching machines A and B punching → shearing machine shearing → manual control of the discharge chute flipping for unloading.

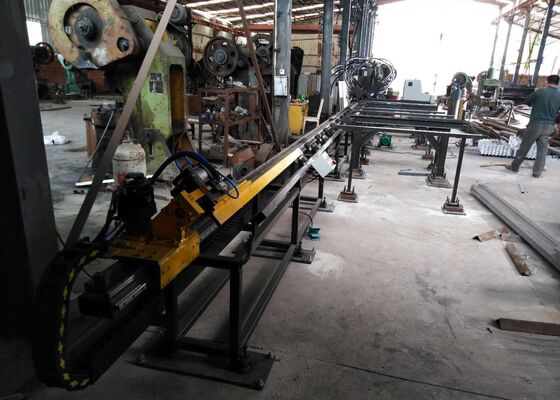

1Thiết bị cho ăn:
Bao gồm một dây chuyền vận chuyển, hỗ trợ bánh răng và một cơ chế truyền tải.

2- Kênh cấp:
2.1 Được thiết kế để hỗ trợ và vận chuyển các mảnh làm việc với các đặc điểm kỹ thuật khác nhau.
2.2 Bao gồm các con lăn hỗ trợ, hỗ trợ kênh và giá đỡ, trong số các thành phần khác.

3. CNC Chế độ cho ăn:
3.1 Được sử dụng để củng cố các phần trống của mảnh làm việc và cung cấp chúng cho máy CNC dọc theo trục X.
3.2 Chiếc xe cắm CNC bao gồm khung, bánh răng, xi lanh, servo motor và cánh tay robot, trong số các yếu tố khác.
3.3 Được điều khiển bởi một động cơ servo, xe cắm CNC đảm bảo vị trí chính xác cho chuyển động theo chiều dọc của mảnh làm việc.

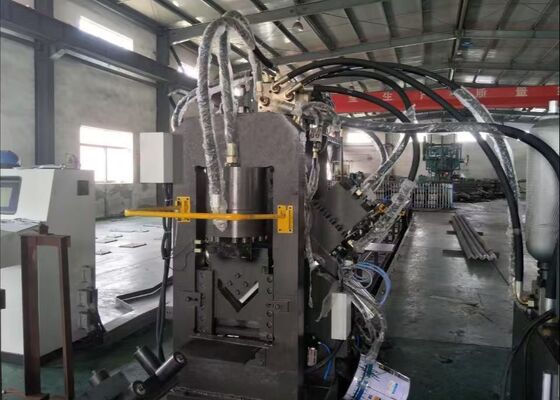

4Máy đâm CNC bên cạnh:
4.1 Bao gồm khung máy, cơ sở, cơ chế truyền tải, xi lanh thủy lực đâm chính, hệ thống thay đổi đốm, đốm và thiết bị áp suất.
4.2 Một xi lanh điều khiển một miếng đệm để lựa chọn các mốc khác nhau để đâm, cho phép thay thế mốc nhanh chóng.
4.3 Phần làm việc được vận chuyển dọc theo trục X, trong khi đệm đấm di chuyển dọc theo trục A, được điều khiển bởi một động cơ servo.Các hệ thống thay đổi chết sau đó liên tục trao đổi đấm của đường kính khác nhau để hoàn thành gia công một bên của các workpiece thép góc.

5. Mặt B máy đâm CNC:
5.1 Bao gồm khung máy, cơ chế truyền tải, xi lanh thủy lực đâm chính, hệ thống thay đổi matrix, matrix và thiết bị áp suất.
5.2 Phần làm việc được cấp theo trục X, trong khi đệm đấm di chuyển theo trục Y, được thúc đẩy bởi một động cơ servo.Các hệ thống thay đổi die liên tục trao đổi đấm của đường kính khác nhau để xử lý các mạng lưới của thép kênh, một bên của thép góc, và các lỗ trên của thép phẳng.
5.3 Một xi lanh điều khiển một pad để chọn các matrix khác nhau để đâm, đảm bảo thay thế matrix nhanh chóng.

6Máy cắt râu:
6.1 Cắt các mảnh làm việc đến chiều dài được chỉ định.
6.2 Bao gồm khung máy, đệm cắt, xi lanh cắt và các thành phần liên quan.

7Kênh xả:
7.1 Sử dụng để giữ các mảnh làm việc sau các hoạt động đâm và cắt.
7.2 Bao gồm các hỗ trợ kênh, cuộn hỗ trợ, xi lanh và các thành phần khác.
7.3 Sau khi đâm và cắt, các mảnh làm việc được đẩy bằng tay đến vị trí thả và thả dưới sự điều khiển của một xi lanh nghiêng.

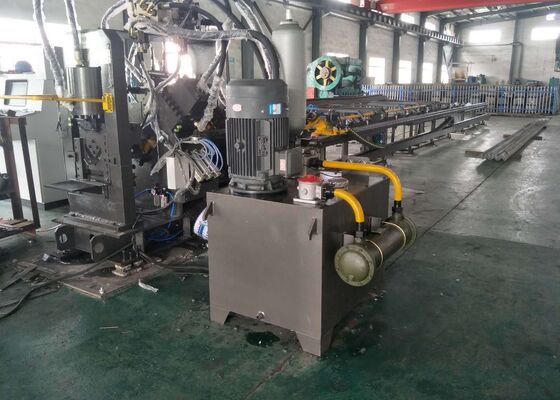

8Hệ thống thủy lực:
8.1 Bao gồm một đơn vị điều khiển, trạm dẫn động thủy lực và các đơn vị phụ trợ khác.
8.2 Đơn vị điều khiển: Bao gồm các thành phần thủy lực điều khiển mỗi máy đâm và cắt, cùng với các thiết bị an toàn áp suất.
8.3 Trạm thủy lực điều khiển: chủ yếu bao gồm bể dầu, động cơ, bơm và được trang bị hệ thống lọc.
8.4 Phương pháp làm mát: làm mát bằng nước, với nhiệt độ nước vào ≤ 20 °C.
8.5 Áp suất hoạt động: Áp suất cao 25 MPa.

9Hệ thống khí nén:
9.1 Được sử dụng chủ yếu cho việc chọn matrix, kẹp và các hoạt động liên quan.
9.2 Cần không khí nén không có bụi và ẩm.

10Hệ thống điện:
10.1 Thành phần của hệ thống điều khiển điện:
Bao gồm một máy tính chủ, PLC (Plc có thể lập trình), ổ servo, và các thành phần phát hiện và bảo vệ, trong số những người khác.
10.2 Chế độ hoạt động của hệ thống điều khiển điện:
Hệ thống hoạt động trong hai chế độ: thủ công và tự động.
Trong chế độ thủ công, mỗi máy riêng lẻ hoạt động thông qua điều khiển inch.
Trong chế độ tự động, các hoạt động được phân loại khác nhau được thực hiện tự động theo các quy trình gia công được lập trình trước.

Thiết bị này được thiết kế để chế biến CNC đa năng của các thành phần thép cấu trúc, bao gồm các bề mặt web của thép kênh, cả hai sườn thép góc và các phần thép phẳng,có thể được tạo thành các hồ sơ cong hoặc vòmNó có khả năng thực hiện một loạt các hoạt động trên các vật liệu này, chẳng hạn như đánh dấu chính xác, đâm chính xác, và cắt tỉa chất lượng cao,cung cấp khả năng xử lý toàn diện trong một thiết lập duy nhấtBằng cách hỗ trợ các chức năng đa dạng này, máy đảm bảo chế tạo hiệu quả và chính xác các thành phần thép góc, thép phẳng và thép kênh,làm cho nó lý tưởng để sản xuất các bộ phận cấu trúc tùy chỉnh, nguyên mẫu, và các mảnh mẫu với chất lượng nhất quán và độ chính xác kích thước.

Nó được sử dụng để đâm, đánh dấu và cắt trên thép góc, thép phẳng và thép kênh.và băng ghế trong phụ kiện sắt tháp điện.
