6 trục Tower Foot CO2 Robot hàn được trang bị Laser Weld Seam Tracker

Robot hàn CO2 chân tháp 6 trục được trang bị thiết bị theo dõi đường hàn bằng laser

Giới thiệu sản phẩm:

Thiết bị này chủ yếu được sử dụng để hàn chân tháp. Ngoài các tấm gia cố, nó có khả năng hàn 11 đường nối chính trên kết cấu chính, 1 đường nối để làm sạch và hàn các góc đầu bịt kín.

Các thông số chính:

Tính năng sản phẩm:

1. Độ lặp lại: Hệ thống đảm bảo độ lặp lại trong phạm vi ±0,05 mm.

2. Độ chính xác theo dõi: Độ chính xác theo dõi duy trì trong khoảng ± 0,1 mm.

3. Thiết kế cơ khí: Robot hàn hồ quang có cấu trúc cơ khí bền bỉ và đáng tin cậy, được thiết kế để hỗ trợ hoạt động liên tục kéo dài.

4. Phạm vi làm việc: Có khả năng xử lý phôi có kích thước lên tới 1500 mm.

5. Chế độ vận hành: Phôi được cố định trên thiết bị cố định định vị, trong khi đầu hàn được gắn trên đế robot chuyên dụng. Trong quá trình hàn, bộ định vị và robot hoạt động đồng bộ. Bằng cách tích hợp tính năng quét tầm nhìn của robot với thiết bị theo dõi đường hàn bằng laser, quỹ đạo hàn được tạo tự động mà không cần lập trình thủ công. Điều này cho phép hàn các phôi phức tạp và không đều, đảm bảo vận hành đơn giản và yêu cầu đào tạo tối thiểu.

1. Hệ thống hàn: Được tích hợp với nguồn điện hàn hồ quang hiệu suất cao Aotai, hỗ trợ các hoạt động hàn ngang, dọc và dọc, bao gồm các quy trình MIG, MAG và TIG. Dải dòng điện và điện áp hàn đáp ứng đầy đủ yêu cầu của nhiều loại phôi khác nhau, mang lại độ ổn định hồ quang tuyệt vời và chất lượng mối hàn vượt trội. Các thông số có thể được điều chỉnh chính xác để phù hợp với các vật liệu hàn khác nhau và độ dày phôi khác nhau.

Mỏ hàn và phụ kiện: Được trang bị mỏ hàn Apollo cao cấp và các phụ kiện đi kèm, bao gồm cơ cấu cấp dây và đầu tiếp xúc, đảm bảo hiệu suất hàn và hiệu quả vận hành tối ưu.

2. Nhận dạng và chuyển đổi thông minh: Có khả năng nhận dạng và chuyển đổi thông minh tiên tiến. Nó tự động phát hiện các thuộc tính hàn quan trọng, chẳng hạn như vị trí và loại mối hàn, từ bản vẽ hoặc chương trình, đồng thời nhanh chóng chuyển đổi chúng thành các hướng dẫn hàn có thể thực hiện được bằng rô-bốt, hoàn tất quy trình trong vòng 30 giây. Dữ liệu có thể được nhập liền mạch qua mạng, USB hoặc các giao diện truyền thông khác.

3. Hệ thống điều khiển:

① Phương pháp điều khiển: Hệ thống điều khiển kỹ thuật số tiên tiến với khả năng quản lý quỹ đạo chính xác và các thông số hàn có thể điều chỉnh hoàn toàn.

② Phương pháp lập trình: Hỗ trợ lập trình dựa trên quét trực quan với giao diện trực quan, thân thiện với người dùng, cho phép thiết lập nhanh chóng và quản lý chính xác các tác vụ hàn phức tạp.

③ Giao diện truyền thông: Cung cấp nhiều tùy chọn kết nối để tích hợp với các thiết bị khác và hệ thống điều khiển dây chuyền sản xuất, đảm bảo vận hành tự động liền mạch.

4. Cấu trúc lắp đặt bộ định vị: Khung lắp đặt bộ định vị cung cấp độ cứng và ổn định mạnh mẽ để chịu được lực và độ rung do cả robot và phôi tạo ra trong quá trình hàn, đảm bảo hoạt động đáng tin cậy của robot và chất lượng mối hàn ổn định. Thiết kế của nó tạo điều kiện thuận lợi cho việc lắp đặt, vận hành và bảo trì robot một cách đơn giản mà không ảnh hưởng đến phạm vi hoạt động hoặc hiệu suất.

5. Hệ thống an toàn: Xếp hạng bảo vệ: IP54 tối thiểu, được thiết kế để chống bụi, hơi ẩm và các điều kiện môi trường công nghiệp khác.

6. Phương pháp nhập dữ liệu robot: Hệ thống hỗ trợ nhiều phương pháp nhập dữ liệu, bao gồm nhập bản vẽ CAD, nhập quét trực quan và nhập các thông số và thông số hàn không có chương trình. Các tùy chọn linh hoạt này đảm bảo hệ thống thân thiện với người dùng, hiệu quả và thuận tiện.

7. Mô tả hệ thống hàn phôi: Robot hàn hồ quang sử dụng robot công nghiệp 6 trục với đầy đủ bậc tự do, cho phép mỏ hàn tiếp cận phôi từ nhiều hướng phức tạp. Nó hỗ trợ các vị trí hàn đa dạng và hình học mối hàn phức tạp, bao gồm cả các mối hàn cong không gian.

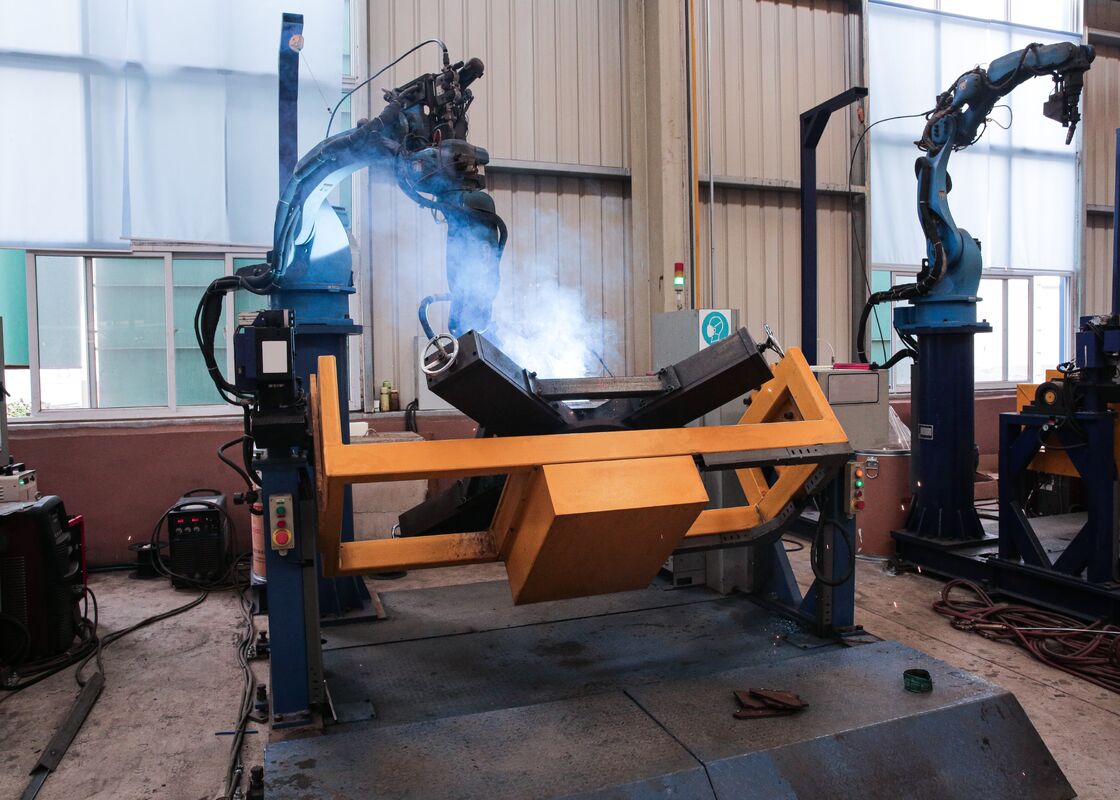

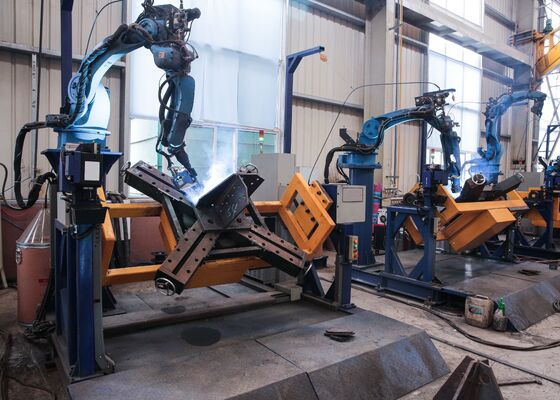

Thiết bị này được thiết kế đặc biệt để hàn chân tháp truyền tải, đóng vai trò quan trọng trong việc đảm bảo tính toàn vẹn về cấu trúc của móng tháp. Ngoài việc hàn các tấm tăng cứng, hệ thống còn có khả năng thực hiện tất cả 11 đường hàn chính của khung chính, cũng như mối hàn xuyên một gốc, đảm bảo độ xuyên thấu hoàn toàn và đồng đều. Ngoài ra, nó còn thực hiện hàn các nắp đầu và các mối nối góc một cách hiệu quả, mang lại các mối hàn chất lượng cao, nhất quán ở tất cả các điểm kết nối quan trọng. Bằng cách tự động hóa các hoạt động hàn thiết yếu này, thiết bị đảm bảo sự liên kết chính xác, chất lượng mối hàn đồng nhất và độ bền kết cấu được nâng cao, khiến thiết bị trở nên lý tưởng cho việc sản xuất các nguyên mẫu chân đế tháp, như được minh họa trong các hình ảnh kèm theo.
