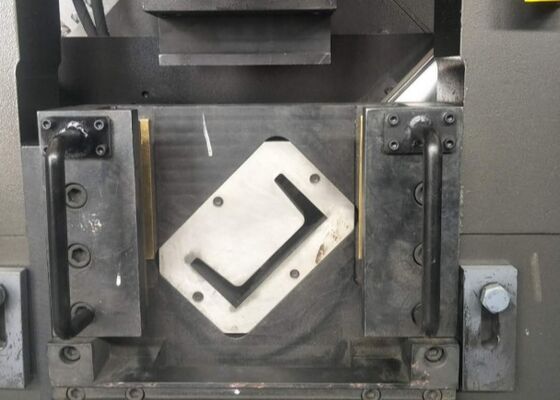

Đường cắt đánh dấu đâm CNC cho thép góc phẳng Thép kênh Thép Mô hình CJBNC14

Đường cắt đánh dấu đâm CNC cho thép góc phẳng Thép kênh Thép Mô hình CJBNC14

Sản phẩm giới thiệu:

Nó có thể được sử dụng cho CNC gia công bề mặt web của thép kênh, cả hai mặt của thép góc, và thép phẳng (có thể được cắt thành vòng cung), bao gồm đánh dấu, đâm và cắt.Nó có tính năng chính xác cao gia công, tốc độ đâm nhanh và hiệu quả sản xuất cao.

Nó có thể thích nghi với sản xuất hàng loạt các mảnh làm việc, cũng như sản xuất hàng loạt nhỏ, đa loại khi phát triển các sản phẩm mới.Mỗi giai đoạn có một trạm nút đẩy cho một người tải và các hoạt động kẹp.

Các thông số sản phẩm:

Thành phần thiết bị:

Dòng chảy quy trình: The feeding device transports the workpiece to the feed chute → a CNC-assisted feeding trolley with a robotic arm clamps the workpiece → workpiece end positioning → typing machine → CNC punching machines A and B punching → shearing machine shearing → manual control of the discharge chute flipping for unloading.

1Thiết bị cho ăn:
Bao gồm một chuỗi vận chuyển, hỗ trợ bánh răng và thiết bị truyền tải.

2- Kênh thức ăn:
2.1 Được sử dụng để hỗ trợ và di chuyển các mảnh làm việc với các thông số kỹ thuật khác nhau.
2.2 Bao gồm các cuộn hỗ trợ, hỗ trợ kênh, và giá đỡ, v.v.

3.CNC Feeding Trolley:
3.1 Được sử dụng để kẹp các phần trống của mảnh làm việc và cung cấp cho chúng CNC dọc theo trục X.
3.2 Chiếc xe cắm CNC bao gồm nắp, bánh răng, xi lanh, động cơ servo và cánh tay robot, v.v.
3.3 Xe cắm CNC, được điều khiển bởi một động cơ servo, có thể đạt được vị trí chính xác cho chuyển động theo chiều dọc của mảnh làm việc.

4Máy đục CNC mặt A:
4.1 Bao gồm thân máy, cơ sở, cơ chế truyền tải, xi lanh thủy lực đâm chính, hệ thống thay đổi matrix, matrix và thiết bị áp suất.
4.2 Một xi lanh đẩy một miếng đệm để chọn các loại đinh khác nhau để đâm; thay đổi đinh là nhanh chóng.
4.3 Phần làm việc được cấp theo trục X, và đệm đâm di chuyển dọc theo trục A, được điều khiển bởi một động cơ servo.hệ thống thay đổi chết liên tục thay đổi đấm của đường kính lỗ khác nhau để hoàn thành gia công một bên của các phần làm việc thép góc.

5Máy đâm CNC mặt B:
5.1 Bao gồm thân máy, cơ chế truyền tải, xi lanh thủy lực đâm chính, hệ thống thay đổi matrix, matrix và thiết bị áp suất.
5.2 Phần làm việc được cấp theo trục X, và đệm đấm di chuyển dọc theo trục Y, được điều khiển bởi một động cơ servo.hệ thống thay đổi chết liên tục thay đổi đâm của đường kính lỗ khác nhau để hoàn thành quá trình xử lý web của thép kênh, một bên của thép góc, và lỗ trên của thép phẳng.
5.3 Một xi lanh đẩy một miếng đệm để chọn các loại đinh khác nhau để đâm; thay đổi đinh là nhanh chóng.

6Máy cắt râu:
6.1 Coi các mảnh làm việc đến chiều dài yêu cầu.
6.2 Bao gồm thân máy, máy cắt, và xi lanh cắt, v.v.

7- Kênh xả:
7.1 Kênh xả được sử dụng để giữ các mảnh làm việc sau khi đâm và cắt.
7.2 Kênh xả chứa hỗ trợ kênh, cuộn hỗ trợ, xi lanh, v.v.
7.3 Sau khi đâm và cắt, các mảnh làm việc được đẩy bằng tay đến vị trí thả và được điều khiển bằng tay bằng xi lanh nghiêng để thả.

8Hệ thống thủy lực:
8.1 Bao gồm một đơn vị điều khiển, trạm dẫn động thủy lực và các đơn vị phụ trợ khác.
8.2 Đơn vị điều khiển: Bao gồm các thành phần thủy lực điều khiển mỗi máy đâm và cắt, các thiết bị an toàn áp suất, v.v.
8.3 Trạm dẫn động thủy lực: chủ yếu bao gồm bể dầu, động cơ, bơm, vv, và được trang bị bộ lọc.
8.4 Phương pháp làm mát: làm mát bằng nước, nhiệt độ nước vàonhiệt độ ≤20°C.
8.5 Áp suất làm việc: Áp suất cao 25MPa

9Hệ thống khí nén:
9.1 Chủ yếu được sử dụng để chọn khuôn, kẹp, v.v.
9.2 Cần không khí nén không bụi và không nước.

10Hệ thống điện:
10.1Hệ thống điều khiển điện:
Nó bao gồm một máy tính chủ, PLC (Plc), ổ servo, các thành phần phát hiện và bảo vệ, v.v.
10.2 Chế độ hoạt động của hệ thống điều khiển điện:
Hệ thống hoạt động trong hai chế độ: thủ công và tự động.
Trong chế độ thủ công, các hành động của mỗi máy riêng lẻ được điều khiển bằng cách inching.
Trong chế độ tự động, các hành động được phân loại khác nhau được tự động hoàn thành theo các quy trình gia công được lập trình trước.

Thiết bị này được thiết kế để chế biến CNC đa năng của các thành phần thép cấu trúc, bao gồm các bề mặt web của thép kênh, cả hai sườn thép góc và các phần thép phẳng,có thể được tạo thành các hồ sơ cong hoặc vòmNó có khả năng thực hiện một loạt các hoạt động trên các vật liệu này, chẳng hạn như đánh dấu chính xác, đâm chính xác, và cắt tỉa chất lượng cao,cung cấp khả năng xử lý toàn diện trong một thiết lập duy nhấtBằng cách hỗ trợ các chức năng đa dạng này, máy đảm bảo chế tạo hiệu quả và chính xác các thành phần thép góc, thép phẳng và thép kênh,làm cho nó lý tưởng để sản xuất các bộ phận cấu trúc tùy chỉnh, nguyên mẫu, và các mảnh mẫu với chất lượng nhất quán và độ chính xác kích thước.

Nó được sử dụng để đâm, đánh dấu và cắt trên thép góc, thép phẳng và thép kênh.và băng ghế trong phụ kiện sắt tháp điện.
