Robot hàn cột tải trọng bàn làm việc 1500Kg, đường kính dây hàn 1.2mm

Công suất tải bàn làm việc 1500Kg Robot hàn chân tháp Đường kính dây hàn 1,2mm

Giới thiệu sản phẩm:

Thiết bị này chủ yếu được sử dụng để hàn chân tháp. Ngoài các tấm gia cố, nó có thể hoàn thành việc hàn 11 đường hàn chính của thân chính, 1 đường hàn làm sạch và hàn góc đầu bịt kín.

Các thông số chính:

Tính năng sản phẩm:

1. Độ lặp lại: Hệ thống duy trì độ lặp lại trong phạm vi ±0,05 mm.

2. Độ chính xác theo dõi: Độ chính xác theo dõi không vượt quá ± 0,1 mm.

3. Cấu hình cơ học: Robot hàn hồ quang có cấu trúc cơ khí chắc chắn và đáng tin cậy, được thiết kế để duy trì hoạt động liên tục kéo dài.

4. Phạm vi hoạt động: Có khả năng chứa phôi có kích thước lên tới 1500 mm.

5. Chế độ hoạt động: Phôi được gắn trên thiết bị cố định định vị, với đầu hàn được lắp đặt trên đế robot chuyên dụng. Trong quá trình hàn, bộ định vị và robot hoạt động phối hợp với nhau. Bằng cách sử dụng tính năng quét tầm nhìn của robot kết hợp với thiết bị theo dõi đường hàn bằng laser, đường hàn được tạo tự động mà không cần lập trình thủ công. Điều này cho phép hàn các phôi phức tạp và không đều, đảm bảo dễ vận hành và yêu cầu đào tạo tối thiểu.

1. Hệ thống hàn: Được tích hợp với nguồn điện hàn hồ quang hiệu suất cao Aotai, hỗ trợ các quá trình hàn ngang, dọc và dọc bao gồm MIG, MAG và TIG. Phạm vi dòng điện và điện áp hàn đáp ứng đầy đủ các yêu cầu của các loại phôi khác nhau, mang lại độ ổn định hồ quang vượt trội và hình thành mối hàn chất lượng cao. Các thông số có thể được điều chỉnh chính xác để phù hợp với nhiều vật liệu hàn và độ dày phôi khác nhau.

Mỏ hàn và phụ kiện: Được trang bị mỏ hàn Apollo cao cấp và các phụ kiện tương ứng, bao gồm cơ cấu cấp dây và đầu tiếp xúc, đảm bảo hiệu suất hàn và hiệu quả vận hành tối ưu.

2. Nhận dạng và chuyển đổi thông minh: Kết hợp chức năng chuyển đổi và nhận dạng thông minh tiên tiến. Nó tự động xác định các tính năng hàn quan trọng, chẳng hạn như vị trí và loại mối hàn, từ bản vẽ hoặc chương trình, rồi nhanh chóng chuyển chúng thành các lệnh hàn do robot thực hiện, hoàn tất quy trình trong vòng 30 giây. Dữ liệu có thể được nhập liền mạch qua mạng, USB hoặc các giao diện truyền thông khác.

3. Hệ thống điều khiển:

① Phương pháp điều khiển: Hệ thống điều khiển kỹ thuật số tiên tiến có tính năng quản lý quỹ đạo hàn chính xác và có thể điều chỉnh các thông số hàn.

② Phương pháp lập trình: Hỗ trợ lập trình dựa trên quét trực quan; giao diện trực quan và thân thiện với người dùng, cho phép thiết lập nhanh chóng và kiểm soát chính xác các hoạt động hàn phức tạp.

③ Giao diện truyền thông: Cung cấp các tùy chọn kết nối để tích hợp với các thiết bị khác và hệ thống điều khiển dây chuyền sản xuất, tạo điều kiện cho hoạt động tự động liền mạch.

4. Cấu trúc lắp đặt bộ định vị: Khung lắp đặt bộ định vị cung cấp đủ độ cứng và độ ổn định để chịu được lực và rung động do robot và phôi tạo ra trong quá trình hàn, đảm bảo robot hoạt động đáng tin cậy và độ chính xác hàn ổn định. Thiết kế của nó tạo điều kiện thuận lợi cho việc lắp đặt, vận hành và bảo trì robot mà không ảnh hưởng đến phạm vi hoạt động hoặc hiệu suất.

5. Hệ thống an toàn: Chỉ số bảo vệ: IP54 tối thiểu, có khả năng chống bụi, chống ẩm và các yếu tố môi trường công nghiệp khác.

6. Phương pháp nhập Robot: Hệ thống hỗ trợ nhiều phương thức nhập, bao gồm nhập bản vẽ CAD, nhập quét trực quan và nhập dữ liệu và thông số kỹ thuật hàn không có chương trình. Các tùy chọn đa dạng này đảm bảo hệ thống thân thiện với người dùng, hiệu quả và thuận tiện.

7. Mô tả hệ thống hàn phôi: Robot hàn hồ quang sử dụng robot công nghiệp 6 trục với đầy đủ bậc tự do, cho phép mỏ hàn tiếp cận phôi từ nhiều hướng phức tạp khác nhau. Nó đáp ứng các vị trí hàn đa dạng và hình học mối hàn phức tạp, bao gồm cả các mối hàn đường cong không gian.

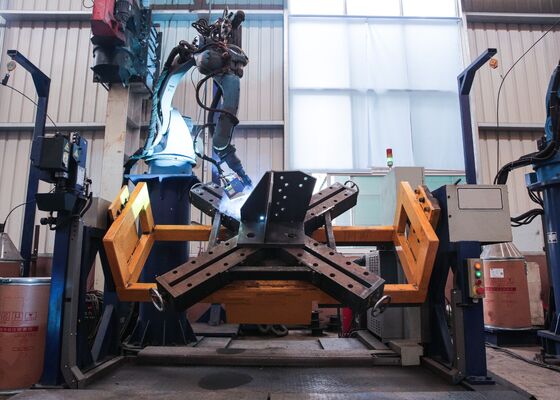

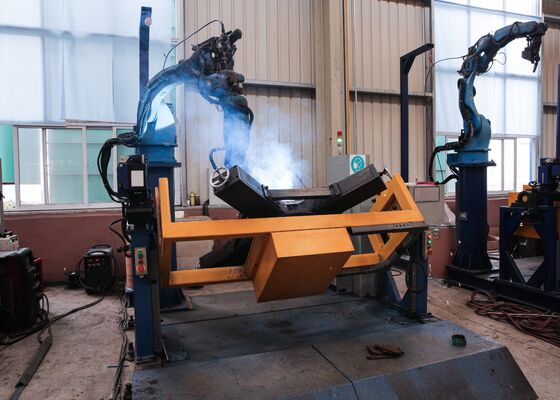

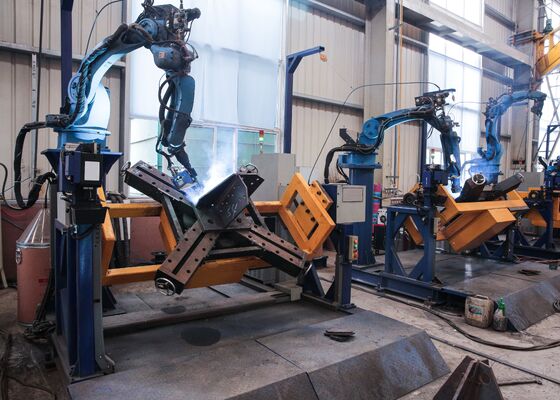

Thiết bị này được thiết kế nhằm mục đích hàn chân tháp truyền tải, phục vụ chức năng quan trọng trong việc đảm bảo tính toàn vẹn về cấu trúc của móng tháp. Ngoài việc hàn các tấm tăng cứng, hệ thống còn có khả năng thực hiện tất cả 11 đường hàn chính của khung chính, cũng như mối hàn xuyên một gốc, đảm bảo độ xuyên thấu hoàn toàn và đồng đều. Hơn nữa, nó thực hiện hiệu quả việc hàn các nắp đầu và các mối nối góc, mang lại các mối hàn chất lượng cao, nhất quán trên tất cả các điểm kết nối quan trọng. Bằng cách tự động hóa các quy trình hàn thiết yếu này, thiết bị đảm bảo sự liên kết chính xác, chất lượng mối hàn đồng nhất và độ bền kết cấu được nâng cao, khiến thiết bị đặc biệt phù hợp để chế tạo các nguyên mẫu chân đế tháp, như được minh họa trong các hình minh họa đi kèm.
