Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Độ chính xác hàn (mm): | ±0,5 | Số bàn làm việc: | 2 cái |
|---|---|---|---|
| Khả năng chịu tải của bàn làm việc (KG): | 1000 | Tốc độ quay: | 46m/phút |
| Mô hình máy hàn: | NBC-500R | Đường kính dây hàn (mm): | 1,2,1,6 |
| Phương pháp làm mát mỏ hàn: | Làm mát bằng nước | Kích thước tổng thể của máy (mm): | 4500*3500*3000 |
| Làm nổi bật: | Robot hàn chân tháp,46m/min Robot hàn chân tháp,3500 * 3000mm Robot hàn |
||
46m/min Tốc độ quay Tháp chân robot hàn 4500 * 3500 * 3000mm tổng thể kích thước máy
Sản phẩm giới thiệu:
Thiết bị này chủ yếu được sử dụng để hàn nền của tháp. ngoài các tấm tăng cường, nó có thể hoàn thành hàn của 11 đường hàn chính của cơ thể chính, 1 hàn giặt làm sạch,và hàn của góc đầu niêm phong.
Các thông số chính:
| Mô hình thiết bị | TJH1200B |
| Ứng dụng thiết bị | Đối với các đường hàn chính của chân tháp, hàn một đường hàn đơn |
| Phạm vi xử lý (mm) | 300*300*300-1200*1200*1200 |
| Các thành phần thiết bị | Máy robot 5 trục với 2 thiết bị định vị |
| Phương pháp lập trình | Năm trục, lập trình kéo và thả, hàn đơn tuyến |
| Độ chính xác hàn (mm) | ± 0.5 |
| Số lượng bàn làm việc | 2pcs |
| Khả năng tải bàn làm việc (KG) | 1000 |
| Tốc độ xoay | 46m/min |
| Mô hình máy hàn | NBC-500R |
| Chiều kính dây hàn (mm) | 1.2,1.6 |
| Phương pháp làm mát đuốc hàn | Làm mát bằng nước |
| Kích thước máy tổng thể (mm) | 4500*3500*3000 |
Đặc điểm sản phẩm:
1- Khả năng lặp lại: Khả năng lặp lại không ít hơn ± 0,05mm.
2. Độ chính xác đường ray: Độ chính xác đường ray không cao hơn ± 0,1 mm.
3Loại cấu trúc: Robot hàn cung với cấu trúc cơ khí rất ổn định và đáng tin cậy, có khả năng thích nghi với hoạt động liên tục lâu dài.
4Phạm vi làm việc: Bao gồm phạm vi kích thước của các mảnh làm việc được hàn, lên đến 1500mm.
5Phương pháp làm việc: Phần làm việc được đặt trên thiết bị định vị và đầu hàn được gắn trên một cơ sở robot chuyên dụng; trong quá trình hàn, robot định vị hoạt động đồng bộ.Thông qua quét và vận hành thị giác robot, kết hợp với một máy theo dõi khâu hàn laser, quỹ đạo hàn có thể được hình thành mà không cần lập trình. Nó có thể hàn bất kỳ mảnh công việc phức tạp và bất thường nào, và đơn giản để vận hành và dễ học.
1Hệ thống hàn: Được trang bị nguồn điện hàn cung cung cấp điện cung cấp điện cao hiệu suất cao, hỗ trợ các quy trình hàn ngang, dọc và dọc như hàn MIG / MAG / TIG.Các dòng hàn và phạm vi điện áp đáp ứng các yêu cầu xử lý của các mảnh làm việc, thể hiện sự ổn định cung tuyệt vời và chất lượng tạo hàn. Nó có thể được điều chỉnh chính xác theo các vật liệu hàn khác nhau và độ dày đồ đạc.
Đèn hàn và phụ kiện: Được trang bị một ngọn đuốc hàn Apollo chất lượng cao và phụ kiện liên quan, chẳng hạn như cơ chế cấp dây và đầu liên lạc, đảm bảo chất lượng và hiệu quả hàn.
2Nhận dạng và chuyển đổi thông minh: Có tính năng nhận dạng và chuyển đổi thông minh:Nó có thể tự động xác định các tính năng hàn quan trọng (như vị trí hàn và loại hàn) từ bản vẽ và chương trình và nhanh chóng chuyển đổi chúng thành các hướng dẫn hàn có thể thực hiện bởi robotDữ liệu có thể được nhập nhanh qua mạng, USB và các phương pháp truyền thông khác.
3Hệ thống điều khiển:
1 Phương pháp điều khiển: Hệ thống điều khiển kỹ thuật số tiên tiến với chức năng điều khiển quỹ đạo chính xác và điều chỉnh tham số hàn.
2 Phương pháp lập trình: Hỗ trợ lập trình quét trực quan; giao diện lập trình thân thiện với người dùng và dễ vận hành, cho phép lập trình nhanh chóng và điều khiển chính xác các hàn phức tạp.
3 Giao diện truyền thông: Được trang bị các giao diện để giao tiếp với các thiết bị khác và hệ thống điều khiển dây chuyền sản xuất, cho phép tích hợp tự động.
4. Định vị cấu trúc gắn:Cấu trúc gắn máy định vị có đủ sức mạnh và sự ổn định để chịu được các lực và rung động khác nhau được tạo ra bởi cơ thể robot và mảnh làm việc trong quá trình hàn, đảm bảo hoạt động bình thường của robot và độ chính xác hàn.và bảo trì mà không ảnh hưởng đến phạm vi hoạt động và hiệu suất hoạt động.
5Hệ thống an toàn: Đánh giá bảo vệ: Không thấp hơn IP54, có khả năng chống bụi, ẩm, vv, trong môi trường công nghiệp.
6. Phương pháp nhập robot: Phương pháp nhập khẩu bao gồm nhập đồ họa CAD, nhập scan trực quan và nhập thông tin và yêu cầu hàn mà không cần lập trình.Nhiều chương trình và vẽ phương pháp nhập khẩu có sẵnHệ thống đơn giản, dễ sử dụng và thuận tiện.
7. Hệ thống hàn phần làm việc Mô tả: Robot hàn cung sử dụng một robot công nghiệp 6 trục tự do, cho phép ngọn đuốc hàn tiếp cận phần làm việc trong các tư thế phức tạp khác nhau,thích nghi với các vị trí hàn khác nhau và các hình dạng hàn phức tạp, chẳng hạn như hàn đường cong không gian.

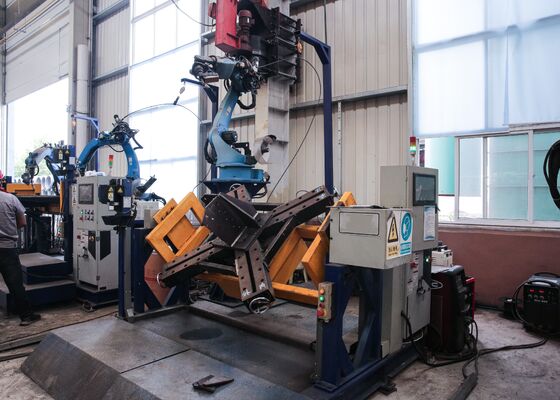

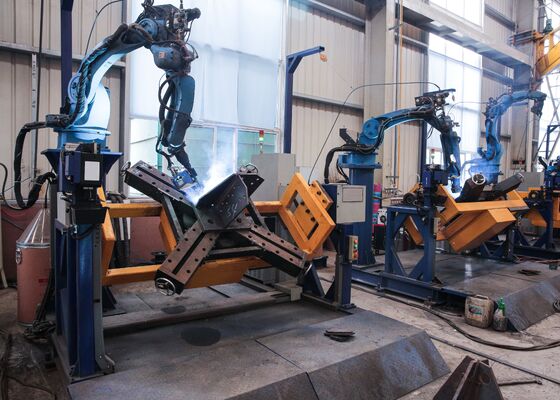

Thiết bị này được thiết kế đặc biệt cho việc hàn các cơ sở tháp truyền tải, đóng một vai trò quan trọng trong việc đảm bảo tính toàn vẹn cấu trúc của nền tảng tháp.Ngoài hàn tấm cứng, hệ thống có khả năng thực hiện tất cả 11 may hàn chính của cấu trúc chính, cũng như dây hàn đi qua gốc duy nhất, đảm bảo thâm nhập hoàn chỉnh và nhất quán.nó hiệu quả thực hiện hàn của nắp cuối và khớp gócBằng cách tự động hóa các hoạt động hàn thiết yếu này, thiết bị đảm bảo sự sắp xếp chính xác, chất lượng hàn nhất quán,và độ bền cấu trúc vượt trội, làm cho nó lý tưởng cho việc chế tạo các mẫu đáy tháp, như được minh họa trong các hình ảnh kèm theo.
