Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Tối đa. chiều dài của nguyên liệu (m): | 14 | Lực đánh dấu (kN): | 1000 |
| Số nhóm ký tự: | 1 | Số ký tự: | 18 |
| Kích thước ký tự (mm): | 14*10*19 | Phạm vi khoảng cách chính xác (mm): | 50~220（Vô cấp） |
| Làm nổi bật: | Đường đánh dấu khoan góc CNC,Đường đánh dấu khoan góc CNC 220mm,Đường đánh dấu khoan góc CNC 50mm |
||

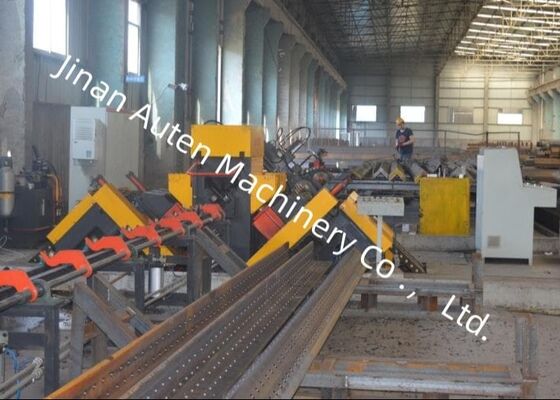

50-220mm Range Of Back Mark CNC góc khoan đánh dấu đường 6000r / phút tốc độ xoay trục
Sản phẩm giới thiệu:

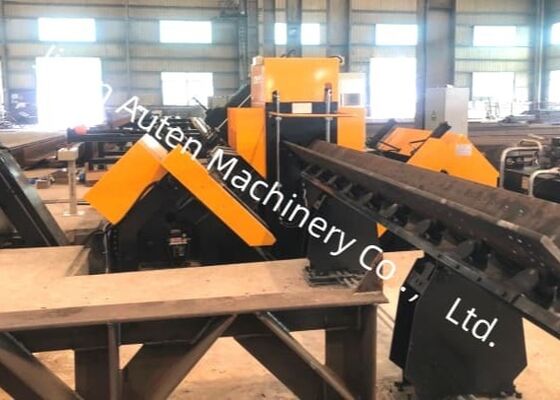

Dòng sản xuất khoan và đánh dấu thép góc CNC được thiết kế tỉ mỉ để khoan và đánh dấu thép góc lớn, cường độ cao được sử dụng trong các tháp đường truyền.Hệ thống này đảm bảo khoan chính xác của tất cả các lỗ trong thép góc, đảm bảo chất lượng lỗ xuất sắc và độ chính xác vị trí.
Các thông số chính:
| Mô hình | ADM2532 |
| Kích thước góc (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| Chiều dài tối đa của chỗ trống (m) | 14 |
| Taper của trục khoan | BT2 |
| Chiều kính khoan tối đa (mm) | F40 |
| Số lượng khoan trên mỗi bên (phần) | 3 (6 tổng cộng ở cả hai bên) |
| Tốc độ xoay trục tối đa (r/min) | 6000 |
| Tốc độ cắt tối đa của khoan (m/min) | 200 |
| Các trục CNC | 9 |
| Phạm vi đánh dấu phía sau (mm) | 50-220 (không có bước) |
| Tốc độ cấp độ góc tối đa (m/min) | 40 |
| Lực đánh dấu (kN) | 1000/1200 |
| Số lượng nhóm ký tự | 4 |
| Số lượng nhân vật trong mỗi nhóm | 18 |
| Kích thước ký tự ((mm) | 14×10×19 |
| Hệ thống làm mát khoan | Không khí atomization khô làm mát nội bộ |
| Chế độ lập trình | Phần mềm nâng cao hoặc lập trình hướng dẫn |
| Kích thước tổng thể (m) | 34×8×3 |
Đặc điểm sản phẩm:
1Dòng sản xuất được trang bị một hệ thống tải tự động, bao gồm một kênh cho ăn theo chiều ngang, một giá đỡ tải xoay và một hệ thống tải tự động,tất cả hoạt động bằng một cơ chế cho ăn tiên tiếnSự tích hợp này đảm bảo một luồng công việc liền mạch và hiệu quả cho tất cả các hoạt động khoan và đóng dấu trên thép góc.loại bỏ nhu cầu xử lý bằng tay và giảm đáng kể nhu cầu lao động cho các nhà khai thác.

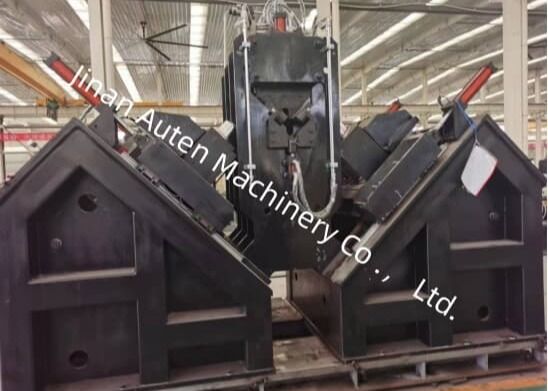

2Đòi khoan khoan được trang bị một đòi chính xác BT40 của Đài Loan, có chất làm mát bên trong để cải thiện cả hiệu quả và độ chính xác khoan.Đơn vị khoan bao gồm sáu đầu khoan CNC, với ba được gắn trên mỗi bên của thép góc. các đầu ở cả hai bên được thiết kế để khoan lỗ có đường kính giống nhau đồng thời,đảm bảo khoảng cách đồng đều từ các cạnh trên của các vòm thép góc.
3Phần mềm có giao diện song ngữ tiếng Trung / tiếng Anh, cho phép điều hướng trực quan và cung cấp hình ảnh rõ ràng của bản vẽ mảnh.
4Quá trình lập trình là hợp lý và hiệu quả cao; người dùng chỉ cần nhập kích thước đồ đạc, đường kính lỗ, khoảng cách và số lượng,sau đó chương trình được tạo ra tự độngNgoài ra, phần mềm CAD / CAM lofting có thể được sử dụng để chuyển đổi tệp liền mạch.
5Các thành phần thủy lực, khí và điện chủ chốt được mua từ các thương hiệu có hiệu suất cao, được thành lập tốt để đảm bảo độ tin cậy đặc biệt và tuổi thọ hoạt động kéo dài.
6Hệ thống bao gồm một chức năng tự chẩn đoán tích hợp, tạo điều kiện phát hiện lỗi nhanh chóng và khắc phục sự cố hiệu quả.
7Một đơn vị cắt cắt tùy chọn có sẵn, có cơ chế cắt hai lưỡi được thiết kế để tăng hiệu suất hoạt động.
Các mẫu này đại diện cho một loạt các thông số kỹ thuật tiêu chuẩn và cấu hình lỗ của thép góc thường được sử dụng trong việc xây dựng các tháp đường truyền.Chúng cung cấp một tham chiếu trực quan cho người sử dụng tương lai hoặc kiểm tra viên để đánh giá hiệu suất hoạt động của thiết bị, cung cấp các điểm chuẩn rõ ràng và có thể đo lường để xác định liệu máy móc có đáp ứng các tiêu chuẩn sản xuất cần thiết cho sản xuất tháp đường truyền không.
Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp truyền tải chịu được điều kiện thời tiết khắc nghiệt và tải trọng nặng,thiết bị này là điều cần thiết để xử lý các thành phần thép góc tạo thành khung chịu tải chính của thápNó hiệu quả thực hiện khoan và đóng dấu các hoạt động trên thép góc được sử dụng trong tháp thân, cánh tay chéo và các yếu tố cấu trúc chính khác,đảm bảo độ chính xác kích thước chính xác và hiệu suất kết nối đáng tin cậyKết quả là, nó đóng một vai trò quan trọng trong việc bảo vệ tính toàn vẹn cấu trúc và sự ổn định lâu dài của các tháp truyền thông trong suốt tuổi thọ hoạt động của chúng.
