Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chiều dài phay hiệu quả: | 300mm | Độ dày tấm gia công: | 5-300mm |
|---|---|---|---|
| Chiều rộng tấm gia công: | Trên 100mm | Góc phay: | 0-85, -45-0° |
| Tốc độ di chuyển nhanh: | 2500mm/phút | tốc độ phay: | 100-1500mm/phút |
| Hành trình phay ngang tối đa: | ≥300mm | Hành trình phay dọc tối đa: | ≥500mm |
| Làm nổi bật: | Máy nghiền đầu hai công suất,Máy nghiền 100-1500mm/min,Máy nghiền hai động cơ |
||
100-1500mm / phút Tốc độ mài máy máy mài hai ổ cắm hai công suất
Tổng quan:
Máy xay XB series mà không có chùm áp suất là một thiết bị mài mới tiên tiến và hiệu quả độc lập phát triển và sản xuất bởi công ty chúng tôi,và nó là sản phẩm duy nhất đã có được một bằng sáng chế mô hình tiện ích quốc gia do Văn phòng Bằng sáng chế Nhà nước cấpNó được sử dụng rộng rãi trong sản xuất thiết bị trong các ngành công nghiệp như bình áp suất, nồi hơi, đóng tàu, khuôn lớn và máy móc, cấu trúc thép, điện và hóa chất,và đặc biệt phù hợp với mài mài các tấm hợp kim đặc biệt và vật liệu mới, cũng như để xử lý trước hàn của tấm.
Thành phần thiết bị:
Thiết bị chủ yếu bao gồm các bộ phận sau: (1) giường máy, (2) bàn làm việc (với chuck điện từ), (3) đường ray hướng dẫn, (4) cột nâng, (5) đầu máy xay, (6) xe tải điện,(7) đầu máy cắt mài, (8) hộp điều khiển điện, (9) thiết bị bôi trơn, (10) thiết bị dẫn điện, (11) thiết bị bảo vệ, (12) thiết bị định vị, (13) thiết bị hỗ trợ vật liệu, (14) sơn, (15) đầu cắt công cụ cắt.
Thông số kỹ thuật:
| Không |
Các mục |
Giá trị tham số |
Đơn vị |
Nhận xét |
| 1 |
Chiều dài mài hiệu quả |
3000 | mm |
Hai đầu điện đồng thời cắt theo cùng một hướng trong một lần đi, đạt được một cắt hiệu quả 3000 mm. |
| 2 |
Độ dày tấm gia công |
5-300 | mm | |
|
Chiều rộng tấm gia công |
100 | mm |
Độ rộng của tấm không dưới 100 mm. |
|
| 3 | góc mài |
0-85, -45-0 |
o |
góc nghiêng phía trước: 0°85° góc nghiêng phía sau: 0 ∼ 45° |
| 4 |
Tốc độ đi ngang nhanh |
2500 | mm/min | |
| 5 | Tốc độ mài | 100-1500 | mm/min |
Dựa trên vật liệu và độ sâu cắt |
| 6 | Tốc độ mài ngang tối đa | ≥ 300mm | ||
| 7 | Tốc độ mài thẳng đứng tối đa | ≥ 500mm | ||
| 8 | Độ thô của bề mặt gia công | Ra3.2-12.5 |
Dựa trên tốc độ đi bộ |
|
| 9 |
Độ thẳng của đường dẫn giường |
≤0,40mm/3000 | Một mặt | |
| 11 |
Tốc độ đầu máy xay |
960 | r/min | DLT-2 loại hành tinh không dầu, đơn giản và thiết thực |
| 13 |
Chiều kính máy cắt xay |
125 | mm |
Địa chỉ: |
| 14 |
Số lượng các chuck nam châm điện vĩnh viễn (kích thước chuck 400x220) |
6 | Đặt | Được sản xuất bởi một nhà sản xuất chuyên nghiệp, không được thực hiện trong nhà bởi công ty của chúng tôi |
| 15 | Sức hút chuck từ điện vĩnh viễn | 3 | T | |
| 16 |
Thiết bị dừng vật liệu bằng tay |
4 | Đặt |
Độ thẳng 0,40mm/30000 |
| 17 |
Khung hỗ trợ vật liệu chính |
5 | Đặt | 1.2M/bề mặt trên với bánh xe phổ biến |
| 18 | Độ cao của bàn làm việc so với mặt đất | 900 | mm |
Chiều cao đệm gắn 50mm |
| 19 |
Chiều rộng của bàn làm việc |
520 | mm | Chiều rộng của bàn làm việc dọc |
| 20 | Chiều dài kẹp hiệu quả của bàn làm việc | 3000 | mm |
Tổng chiều dài bàn làm việc: 5500mm |
| 19 |
Năng lượng động cơ cấp |
1.5 | KW |
Chuyển đổi tần số Schneider Electric |
| 20 |
Sức mạnh động cơ xay |
7.5 | KW | Điều khiển tốc độ tần số biến đổi. |
| 21 |
Năng lượng động cơ nâng |
0.75 | KW | |
| 22 | Công suất động cơ bơm dầu bôi trơn | 100 | W | |
| 23 |
Kích thước thiết bị |
Chiều dài 5500mm × 2700mm (bao gồm khung hỗ trợ) × Chiều cao 2100mm |
||
| 24 | Nguồn cung cấp điện |
Ba pha ba dây 380VAC (±15%), 50Hz (±1Hz) |
||
| 25 |
Điều kiện môi trường |
-10°C đến -45°C, độ ẩm tương đối: 20%~95% |
||
| 26 |
Tiếng ồn không hoạt động của máy công cụ |
< 85dB ((A) | ||
| 27 | Độ cao | < 1500m | ||
Đặc điểm cấu trúc:
1. Động lực kép và đầu năng lượng kép:

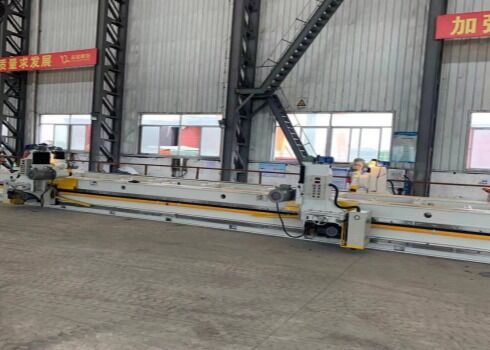

Đầu điện kép đề cập đến hai đơn vị ổ đĩa độc lập và đầu điện mài được lắp đặt trên đường ray hướng dẫn của máy mài XB-3 mét (khoảng cách mài hiệu quả).Hai đơn vị có thể được điều khiển riêng lẻ hoặc cùng nhau, cho phép mài đồng thời hoặc riêng biệt các mặt nét và mặt cuối khác nhau của tấm kim loại.
Chiều dài cắt hiệu quả tối đa cho mỗi thiết bị với hai đầu điện: 3 mét cho XB-3.
Chiều dài thiết bị và kích thước lắp đặt bàn hiệu quả: Do lắp đặt hai cơ chế đi bộ và hai đầu điện trên một đường ray hướng dẫn, khi mài một tấm kim loại dài 3 mét,chiều dài cắt hiệu quả của mỗi đầu cắt và giải phóng công cụ phải được xem xétVì vậy, chiều dài đường ray hướng dẫn cần phải là 5,5 mét.
Chức năng của hai đầu động cơ hai công suất là: khi mài tấm dày với các góc lớn và các phép phép lớn, khi một đầu động lực không thể hoàn thành cắt trong một hoạt động,đầu động cơ khác xay số lượng cắt còn lạiĐiều này cho phép cả hai đầu máy cắt hoàn thành trong một hoạt động, loại bỏ sự cần thiết cho một đầu máy để xay qua lại nhiều lần.khi các cạnh cuối và đường cong được yêu cầu, điều chỉnh góc đầu công suất cho phép cắt một lần.loại bỏ sự cần thiết phải lật và đối diện lại các tấm định dạng lớn, và tăng cường an toàn.)
2. Chucks điện từ trên bàn: Bàn sử dụng chucks điện từ để cố định mảnh làm việc, làm cho hoạt động thuận tiện và cung cấp không gian lắp đặt rộng rãi.Kích thước của mỗi chuck (chiều rộng x chiều dài): 220 × 400 mm, với 6 nhóm được sắp xếp dọc theo chiều dài, giảm hiệu quả khoảng cách hút của bàn.
3. Các đường ray hướng dẫn hoàn toàn cứng phân đoạn: (các cấu hình hàng đầu) Kích thước đường ray hướng dẫn: 40 * 80 * 600 mm, vật liệu: 40CrMo, được nén toàn bộ, quen tỏa tần số cao đến độ cứng HRC48-50,đất chính xác để đảm bảo lắp ráp phân đoạn chính xácNếu thiết bị đã được sử dụng trong một thời gian dài, các đường ray hướng dẫn có thể được gỡ bỏ để sửa chữa hoặc thay thế, khôi phục độ chính xác và kéo dài tuổi thọ của thiết bị;thẳng không quá 0.40 mm/3000 mm.
4. Động cơ đầu cắt: Năng lượng tăng lên 7,5 kW, sử dụng động cơ thương hiệu có điều khiển tốc độ tần số biến, phù hợp với các cường độ khác nhau của kim loại ván.
5. Powerhead góc mài: Cả hai đầu động có thể đạt được bất kỳ điều chỉnh góc từ -45 ° đến 85 °.
6. Đầu cắt xay: Sử dụng đầu cắt 75 ° mạnh mẽ (Φ125-Φ160) để giảm khu vực tiếp xúc cắt, hạ nhiệt độ cắt và giảm mài mòn công cụ.
7. Reducer du lịch: bề mặt răng cứng song song trục bánh răng xoắn ốc giảm tiếng ồn thấp và mô-men xoắn cao.
Mô hình: FCA77/142.27-IEC90B5/YF90L-4 điều chỉnh tốc độ chuyển đổi tần số, với một mô-đun tách để kết nối với động cơ (trong các mô hình thông thường, nếu động cơ bị hỏng,Máy giảm tốc phải được sửa chữa đồng thời).
8. Tốc độ di chuyển mài: Tốc độ mài được điều chỉnh bằng cách điều chỉnh tốc độ chuyển đổi tần số của động cơ cấp để phù hợp với các vật liệu, độ dày, góc cong và kích thước khác nhau.Tốc độ mài thông thường là 100-1000 mm/min.
9Thiết kế máy tích hợp: Để cải thiện độ chính xác thẳng và độ cứng tổng thể của máy xay, thiết kế này sử dụng thiết kế tích hợp.
10Khung hỗ trợ: Xem xét chiều rộng tối đa của tấm vuông được sử dụng là 2 mét, chiều dài của khung hỗ trợ được tăng lên 1,2 mét.Chiều rộng bàn cũng được thiết kế để hỗ trợ tốt hơn của tấm thépMáy này được trang bị 5 bộ giá đỡ hỗ trợ vật liệu.
11. Định vị tiêu chuẩn là với bàn làm việc gần đầu máy xay. Một thiết bị dừng vật liệu bằng tay được thiết kế; sau khi định vị vật liệu,Thiết bị này phải được tháo ra bằng tay trước khi xay có thể bắt đầu.
12. 95% các thành phần điện trong máy xay này là thương hiệu Schneider Electric.
13- Kích thước thiết bị: Chiều dài x chiều rộng x chiều cao 5500 x 2700 x 2100 mm
