Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chiều dài phay hiệu quả: | 300mm | Độ dày tấm gia công: | 5-300mm |
|---|---|---|---|
| Chiều rộng tấm gia công: | Trên 100mm | Góc phay: | 0-85, -45-0° |
| Tốc độ di chuyển nhanh: | 2500mm/phút | tốc độ phay: | 100-1500mm/phút |
| Hành trình phay ngang tối đa: | ≥300mm | Hành trình phay dọc tối đa: | ≥500mm |
| Làm nổi bật: | Máy phay không dầm,Máy phay chiều dài 3000mm,Máy phay đầu nguồn kép truyền động kép |
||

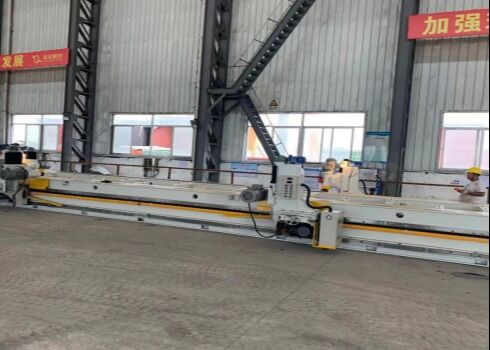

Máy phay hai trục, hai động cơ, không dầm, chiều dài phay 3000mm, model XB-3
Tổng quan:
Máy phay dòng XB không có dầm chịu lực là thiết bị phay mới tiên tiến và hiệu quả, được công ty chúng tôi tự nghiên cứu và sản xuất, là sản phẩm duy nhất được cấp bằng sáng chế mô hình tiện ích quốc gia bởi Cục Sở hữu trí tuệ Nhà nước. Máy được ứng dụng rộng rãi trong sản xuất thiết bị của các ngành như bình áp lực, nồi hơi, đóng tàu, khuôn lớn và máy móc, kết cấu thép, năng lượng, hóa chất, đặc biệt phù hợp với việc phay các tấm hợp kim đặc biệt và vật liệu mới, cũng như xử lý trước khi hàn các tấm.
Cấu tạo thiết bị:
Thiết bị chủ yếu bao gồm các bộ phận sau: (1) thân máy, (2) bàn máy (có mâm cặp điện từ), (3) ray dẫn hướng, (4) trụ nâng, (5) đầu phay, (6) xe cấp phôi, (7) đầu dao phay, (8) hộp điều khiển điện, (9) thiết bị bôi trơn, (10) thiết bị dẫn điện, (11) thiết bị bảo vệ, (12) thiết bị định vị, (13) thiết bị đỡ vật liệu, (14) sơn, (15) đầu dao cắt.
Thông số kỹ thuật:
| STT |
Hạng mục |
Giá trị tham số |
Đơn vị |
Ghi chú |
| 1 |
Chiều dài phay hiệu dụng |
3000 | mm |
Hai đầu phay cắt đồng thời cùng chiều trong một lần chạy, đạt hiệu quả cắt 3000 mm. |
| 2 |
Độ dày tấm gia công |
5-300 | mm | |
|
Chiều rộng tấm gia công |
100 | mm |
Chiều rộng tấm không nhỏ hơn 100 mm. |
|
| 3 | Góc phay |
0-85, -45-0 |
º |
Góc vát mép trước: 0~85° Góc vát mép sau: 0~-45° |
| 4 |
Tốc độ di chuyển nhanh |
2500 | mm/phút | |
| 5 | Tốc độ phay | 100-1500 | mm/phút |
Dựa trên vật liệu và độ sâu cắt |
| 6 | Hành trình phay ngang tối đa | ≥300mm | ||
| 7 | Hành trình phay dọc tối đa | ≥500mm | ||
| 8 | Độ nhám bề mặt gia công | Ra3.2-12.5 |
Dựa trên tốc độ di chuyển |
|
| 9 |
Độ thẳng ray dẫn hướng thân máy |
≤0.40mm/3000 | Một mặt | |
| 11 |
Tốc độ đầu phay |
960 | vòng/phút | Loại hành tinh không dầu DLT-2, đơn giản và thiết thực |
| 13 |
Đường kính dao phay |
125 | mm |
Đa năng 160 |
| 14 |
Số lượng mâm cặp điện từ vĩnh cửu (kích thước mâm cặp 400x220) |
6 | Bộ | Sản xuất bởi nhà sản xuất chuyên nghiệp, không tự sản xuất bởi công ty chúng tôi |
| 15 | Lực hút mâm cặp điện từ vĩnh cửu | 3 | T | |
| 16 |
Thiết bị chặn vật liệu thủ công |
4 | Bộ |
Độ thẳng 0.40mm/30000 |
| 17 |
Khung đỡ vật liệu chính |
5 | Bộ | 1.2M/mặt trên có bánh xe đa năng |
| 18 | Chiều cao bàn máy so với mặt đất | 900 | mm |
Chiều cao đế lắp đặt 50mm |
| 19 |
Chiều rộng bàn máy |
520 | mm | Chiều rộng bàn máy dọc |
| 20 | Chiều dài kẹp hiệu dụng của bàn máy | 3000 | mm |
Tổng chiều dài bàn máy: 5500mm |
| 19 |
Công suất động cơ cấp phôi |
1.5 | KW |
Biến tần Schneider Electric |
| 20 |
Công suất động cơ phay |
7.5 | KW | Điều khiển tốc độ biến tần. Biến tần Schneider Electric. |
| 21 |
Công suất động cơ nâng |
0.75 | KW | |
| 22 | Công suất động cơ bơm dầu bôi trơn | 100 | W | |
| 23 |
Kích thước thiết bị |
Dài 5500mm × Rộng 2700mm (bao gồm khung đỡ) × Cao 2100mm |
||
| 24 | Nguồn điện |
Ba pha ba dây 380VAC (±15%), 50Hz (±1Hz) |
||
| 25 |
Điều kiện môi trường |
-10°C đến -45°C, Độ ẩm tương đối: 20%—95% |
||
| 26 |
Tiếng ồn khi máy chạy không tải |
＜85dB(A) | ||
| 27 | Độ cao | ＜1500m | ||
Đặc điểm kết cấu:
1. Thân máy được chế tạo từ các tấm thép carbon chất lượng cao, thiết kế hàn liền mạch và bố trí hợp lý. Điều này đảm bảo cấu trúc chắc chắn, tăng cường độ cứng và thuận tiện cho việc vận chuyển. Hơn nữa, máy trải qua xử lý lão hóa tổng thể để loại bỏ hiệu quả ứng suất bên trong. Thân máy được thiết kế dạng treo với ray dẫn hướng dọc song song, cung cấp một bề mặt tham chiếu duy nhất sau khi gia công, đảm bảo độ thẳng trong quá trình cắt thực tế (so với các kết hợp dạng đế và dạng treo có hai bề mặt tham chiếu, thiết kế này đảm bảo độ thẳng tốt hơn).
2. Bàn máy sử dụng mâm cặp điện từ để cố định phôi, mang lại thao tác thuận tiện và không gian lắp đặt rộng rãi. Mỗi mâm cặp có kích thước 220×400mm (chiều rộng x chiều dài), với 6 mâm cặp được bố trí dọc theo chiều dài, giúp giảm hiệu quả khoảng cách hút của bàn máy.
3. Ray dẫn hướng cứng hóa toàn bộ theo phân đoạn: (Cấu hình cao cấp nhất) Kích thước ray dẫn hướng: 40*80*600mm, vật liệu: 40CrMo, được tôi và ram nguyên khối, tôi cao tần đạt độ cứng HRC48-50, mài chính xác để đảm bảo ghép nối phân đoạn chính xác. Nếu thiết bị đã được sử dụng trong một thời gian dài, ray dẫn hướng có thể được tháo ra để sửa chữa hoặc thay thế nhằm khôi phục độ chính xác và kéo dài tuổi thọ thiết bị; độ thẳng không vượt quá 0.40mm/3000mm.
4. Trụ nâng: Trụ được bắt vít vào bộ trượt. Bộ trượt được làm từ gang cường độ cao (HT-250), đúc nguyên khối và sau đó gia công. Bộ trượt có thể di chuyển sang trái và sang phải trên ray dẫn hướng của thân máy, trong khi trụ có thể di chuyển tiến và lùi vuông góc với thân máy. Vít nâng của bộ trượt trên trụ được dẫn động bởi động cơ và hộp giảm tốc để đạt được chức năng nâng hạ bằng điện, hoặc nâng hạ bằng tay. Các công tắc hành trình được lắp đặt ở cả hai phía trên và dưới của trụ nâng để đảm bảo đầu phay không vượt quá phạm vi di chuyển do sơ suất của người vận hành trong quá trình nâng, từ đó ngăn ngừa tai nạn.
5. Đầu phay sử dụng đầu phay chất lượng cao, tự sản xuất, được thiết kế đặc biệt cho máy phay cạnh (một sản phẩm ổn định do công ty tự thiết kế và sản xuất). Đầu phay được lắp trên bộ trượt nâng ở phía bên trái của trụ và có thể được nâng lên hạ xuống bằng điện bằng vít của bộ trượt trụ. Để điều chỉnh tinh, cần điều chỉnh bằng tay để đảm bảo an toàn và chính xác trong quá trình thiết lập dao cụ. Trục vít bánh răng sâu trên bộ trượt có thể nghiêng một góc tương ứng với mặt phẳng ngang, cho phép gia công mặt trước (0-85°) và mặt đáy (0--45°) hoặc vát mép. Tốc độ cấp phôi có thể được điều chỉnh bất kỳ lúc nào để đáp ứng nhu cầu phay ở bất kỳ tốc độ nào và quay trở lại nhanh chóng. Máy còn có chức năng phay qua lại.
6. Xe cấp phôi có thiết kế mở rộng, không theo tiêu chuẩn và là một đơn vị được thiết kế riêng biệt. Các bánh răng và hộp giảm tốc được lắp đặt trên bộ trượt lớn, với các bánh răng ăn khớp trên thanh răng của ray dẫn hướng. Một hộp giảm tốc mô-men xoắn cao, tiếng ồn thấp với bánh răng nghiêng trục song song được tôi cứng dẫn động máy thông qua động cơ biến tần. Biến tần, thông qua bộ điều khiển, cho phép điều chỉnh tốc độ vô cấp của cơ cấu di chuyển. Tốc độ di chuyển và tốc độ phay chi tiết được hiển thị trên màn hình kỹ thuật số trên bảng điều khiển của máy phay. Máy tiện lợi, nhanh chóng và hiệu quả cao. Máy này có hai xe cấp phôi độc lập, có thể điều khiển độc lập hoặc kết hợp. Một thiết bị chống va chạm an toàn được lắp đặt giữa hai xe.
7. Đầu dao phay: Đầu dao phay của máy công cụ này sử dụng đầu dao phay chất lượng cao sản xuất trong nước, chuyên dụng cho máy phay, đáp ứng tiêu chuẩn quốc gia. Dựa trên yêu cầu gia công của khách hàng đối với các tấm thép cường độ cao Q345D, sử dụng đầu dao Φ125-160 cường độ cao góc 75° để giảm diện tích tiếp xúc cắt, giảm nhiệt độ cắt và giảm mài mòn dao cụ. Có thể sử dụng các mảnh cắt hợp kim cacbua YW series.
8. Hộp điều khiển điện: Có hai bộ hộp điều khiển điện. Một bộ được lắp đặt trên trụ phải ở phía bên phải của thân máy, chủ yếu điều khiển nguồn điện tổng thể. Bộ hộp điều khiển điện còn lại được lắp đặt cố định trên các xe cấp phôi. Bảng điều khiển điện được lắp đặt trên trụ, gần bề mặt vận hành. Nhấn các nút cần thiết cho phép vận hành máy để phay thông thường. Tốc độ di chuyển và tốc độ đầu phay được hiển thị kỹ thuật số trên bảng điều khiển.
