Nhà sản xuất chất lượng hàng đầu Trung Quốc cho Máy khoan, đột, cắt, phay CNC, máy tạo hình góc, dầm, tấm và mặt bích!
Làm những cái mới, làm những cái tốt!
|
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước tấm: | 1500x800mm | Độ dày tấm: | 5 ~ 25 mm |
|---|---|---|---|
| Đấm lực: | 1000/ 1200kN | Đánh dấu lực: | 800/ 1000kN |
| Cnc hay không: | CNC | Trạm chết: | 4 |

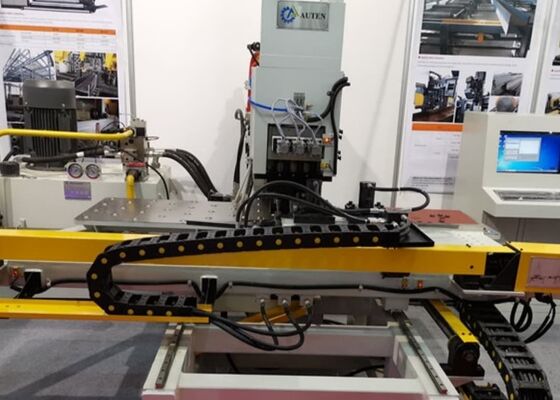

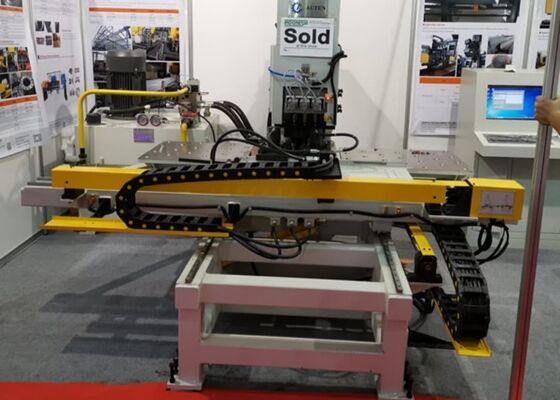

Công ty sản xuất thép CNC thủy lực đâm khoan máy kết hợp sử dụng thép cấu trúc
Ngành công nghiệp áp dụng:
Một máy CNC chuyên biệt cao được thiết kế để đâm và đánh dấu các tấm thép trong ngành công nghiệp thép tháp.nó được sử dụng cho các nhiệm vụ đâm và đánh dấu tương tự trên một loạt các ngành khác.
Thành phần chính:
Máy này bao gồm đơn vị chính, bàn làm việc, hệ thống kẹp thủy lực, mô-đun khoan, mô-đun đâm, nguồn điện thủy lực, bảng điều khiển điện và hệ thống bôi trơn tự động.
Thông số kỹ thuật:
| Mô hình | BNCZ100 | |
| Kích thước tối đa của phần làm việc (mm) | 1500*800 | |
| Chiều kính đâm tối đa (mm) | Φ26 | |
| Chuỗi đường kính khoan tối đa (mm) | Φ50 | |
| Taper của trục khoan | / | |
| Độ dày tấm (mm) | Đánh đấm | 5️25 (Q235) |
| Khoan | 40 | |
| Lực đâm (kN) | 1000/1200 | |
| Lực đánh dấu (kN) | 800/1200 | |
| Khoảng cách tối thiểu giữa lỗ và cạnh tấm (mm) | Đánh đấm | 25 |
| Khoan | Tùy thuộc vào đường kính lỗ | |
| Kích thước ký tự ((mm) | 14*10*19 | |
| Tỷ lệ nhân vật | 12 | |
| Các trạm đúc | 4 | |
| Tốc độ cấp khoan (mm/min) | 25~280 | |
| Động của trục khoan ((mm) | 180 | |
| Tốc độ xoay của trục khoan ((r/min) | 120~560 | |
| Chế độ lập trình | Lập trình lệnh, phần mềm vẽ hoặc bố trí Auto CAD | |
| Tổng kích thước L*W*H (m) | 3.2*3*2.6 | |
Đặc điểm của sản phẩm:
1Khung máy được chế tạo bằng cách hàn tấm loại C, đảm bảo độ cứng mạnh mẽ và cung cấp một khu vực làm việc rộng rãi.Nó được trang bị ba trạm đúc 两 for punching và một cho đánh dấu with automatic die station switching. Hệ thống kẹp là linh hoạt, chứa nhiều mảnh công việc khác nhau, và có một khối tham chiếu để định vị chính xác.Các trục X và Y được điều khiển bởi servo động cơ và hệ thống vít bóng, với thông tin phản hồi vị trí được theo dõi bởi PLC, tạo điều kiện kiểm soát tự động các hoạt động đâm.
2Máy kết hợp công nghệ CNC và động cơ servo, đảm bảo hiệu quả cao hơn và duy trì độ chính xác nhất quán cho các mảnh làm việc.
3Các thành phần chức năng thiết yếu được thiết kế với lắp ráp mô-đun, cho phép bảo trì và sửa chữa dễ dàng.
4Nó có khả năng thực hiện cả hai hoạt động đâm và đánh dấu trên một tấm thép duy nhất.
5. Hệ thống cung cấp lập trình trực quan, hỗ trợ bản vẽ CAD và tích hợp liền mạch với các chương trình được tạo bởi phần mềm lofting. Nó hoàn toàn tương thích với các tập tin phần mềm lofting TEKLA,bao gồm cả định dạng NC1.
6Máy được trang bị một tính năng tự chẩn đoán phát hiện lỗi.
7Các trục X và Y được điều khiển bởi động cơ servo, vít bóng và hướng dẫn tuyến tính, đảm bảo độ chính xác vượt trội.
8Cấu trúc chính được xây dựng với một khung tấm thép hàn hình C, cung cấp độ cứng đặc biệt và một khu vực hoạt động lớn.
9Máy được trang bị ba trạm làm việc, bao gồm một trạm đánh dấu, với chức năng chuyển đổi trạm tự động.
10. Hệ thống kẹp được thiết kế để xử lý các mảnh công việc có độ dày khác nhau. Sử dụng một khối không tham chiếu, mảnh công việc được hỗ trợ trên một bàn làm việc mang quả cầu.
11Các trục X và Y được điều khiển bởi động cơ servo, vít bóng và hướng dẫn tuyến tính chính xác cao, được cung cấp bởi một hệ thống CNC hai trục để đảm bảo kiểm soát vị trí đâm chính xác.
12Toàn bộ quy trình xử lý hoàn toàn tự động, yêu cầu người vận hành chỉ cần nhập bản vẽ mảnh làm việc vào máy tính.

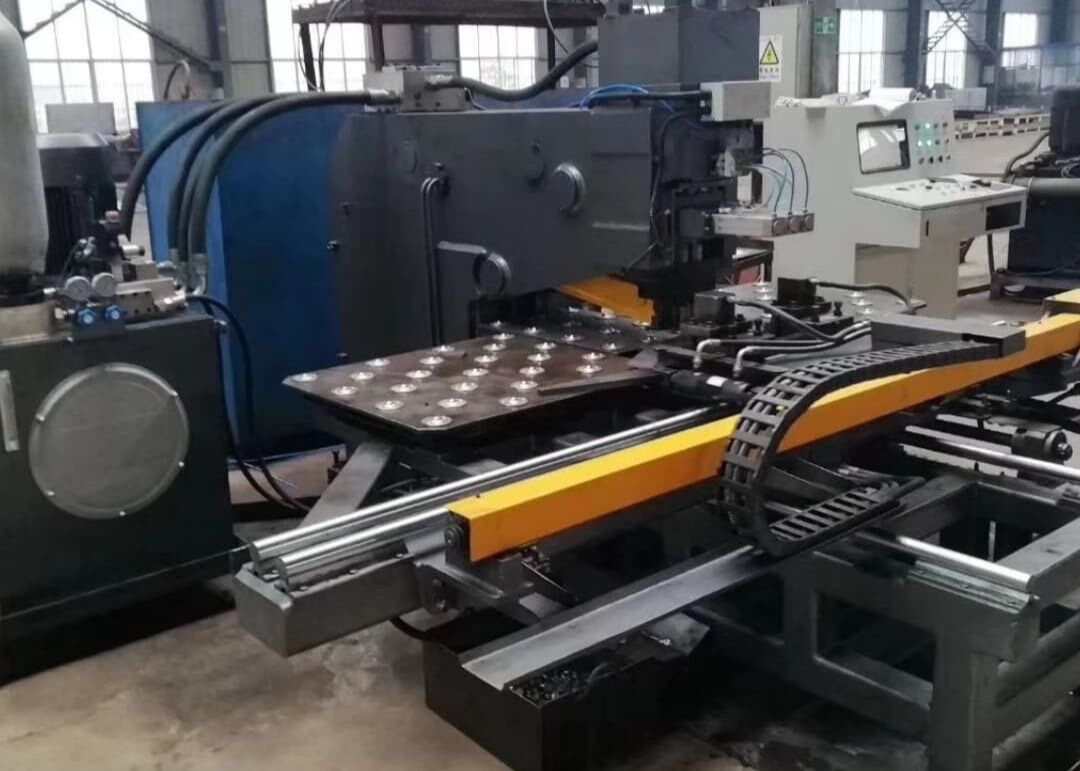

Chi tiết máy:
Hệ thống chế biến kim loại chuyên biệt này được thiết kế tùy chỉnh để thực hiện các hoạt động đâm, đánh dấu và khoan trên các tấm thép được sử dụng trong ngành công nghiệp sản xuất tháp thép.Nó đảm bảo độ chính xác gia công đặc biệt, đáp ứng các yêu cầu độ khoan dung nghiêm ngặt và các thông số kỹ thuật hoàn thiện bề mặt.và khả năng đánh dấu cho tấm kim loại trên một loạt các ngành công nghiệpNó liên tục cung cấp hiệu suất hoạt động cao và chế biến chính xác cho tất cả các loại đồ đạc kim loại,do đó tối ưu hóa hiệu quả quy trình làm việc và cải thiện chất lượng sản phẩm trong các ứng dụng công nghiệp khác nhau.
