Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 100×100×10~250×250×32 |
|---|---|---|---|
| Lực đánh dấu (kN): | 1000/1200 | Số nhóm ký tự: | 4 |
| Số ký tự: | 18 | Kích thước ký tự (mm): | 14*10*19 |
| Trục CNC: | 3 | Kích thước tổng thể (m): | 32x7x2,5 |

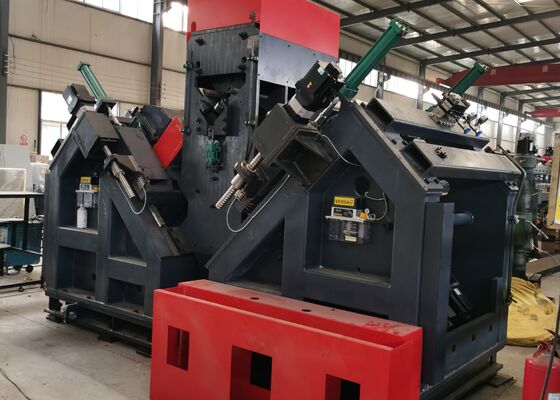

Chiều kính khoan 40mm Máy cắt đứt thép đâm góc CNC 32x7x2.5m Chiều kích tổng thể
Sử dụng sản phẩm:
Dòng sản xuất được thiết kế để đánh dấu và khoan các thành phần được sử dụng trong tháp truyền tải điện, cấu trúc viễn thông và khung thép.
Đặc điểm cấu trúc sản phẩm:
Máy chủ yếu bao gồm một nền tảng cho ăn bên, cơ chế cho ăn lật, kênh cho ăn, hệ thống đánh dấu xe tải CNC, máy đánh máy, máy khoan, máy ép,máy vận chuyển vật liệu hoàn thiện, hệ thống thủy lực, hệ thống khí nén, hệ thống điều khiển và các thành phần liên quan khác.
Các thông số chính:
| Mô hình | JNC2532 |
| Kích thước góc (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| Chiều dài tối đa của chỗ trống (m) | 14 |
| Taper của trục khoan | / |
| Chiều kính khoan tối đa (mm) | F40 |
| Số lượng khoan trên mỗi bên (phần) | 3 (6 tổng cộng ở cả hai bên) |
| Tốc độ xoay trục tối đa (r/min) | Điều chỉnh không bước của bộ chuyển đổi |
| Tốc độ cắt tối đa của khoan (m/min) | / |
| Các trục CNC | 3 |
| Phạm vi đánh dấu phía sau (mm) | 50-220 (không có bước) |
| Tốc độ cấp độ góc tối đa (m/min) | 40 |
| Lực đánh dấu (kN) | 1000/1200 |
| Số lượng nhóm ký tự | 4 |
| Số lượng nhân vật trong mỗi nhóm | 18 |
| Kích thước ký tự ((mm) | 14×10×19 |
| Hệ thống làm mát khoan | Làm mát bên ngoài |
| Chế độ lập trình | Phần mềm nâng cao hoặc lập trình hướng dẫn |
| Kích thước tổng thể (m) | 32x7x2.5 |
Đặc điểm sản phẩm:
1Dòng chế biến này bao gồm một conveyor ngang, conveyor lật, conveyor feed, CNC feed xe, hai đơn vị khoan, một đơn vị đánh dấu, một conveyor tự động dỡ,cũng như trạm thủy lực liên quan và hệ thống làm mát điệnNó kết hợp công nghệ CNC và động cơ servo để cho ăn, đảm bảo hiệu quả cao và độ chính xác sản phẩm nhất quán.

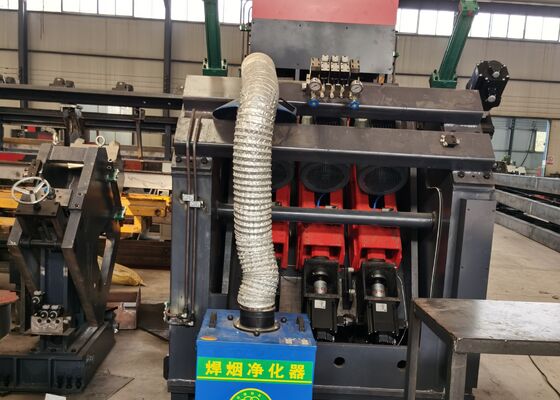

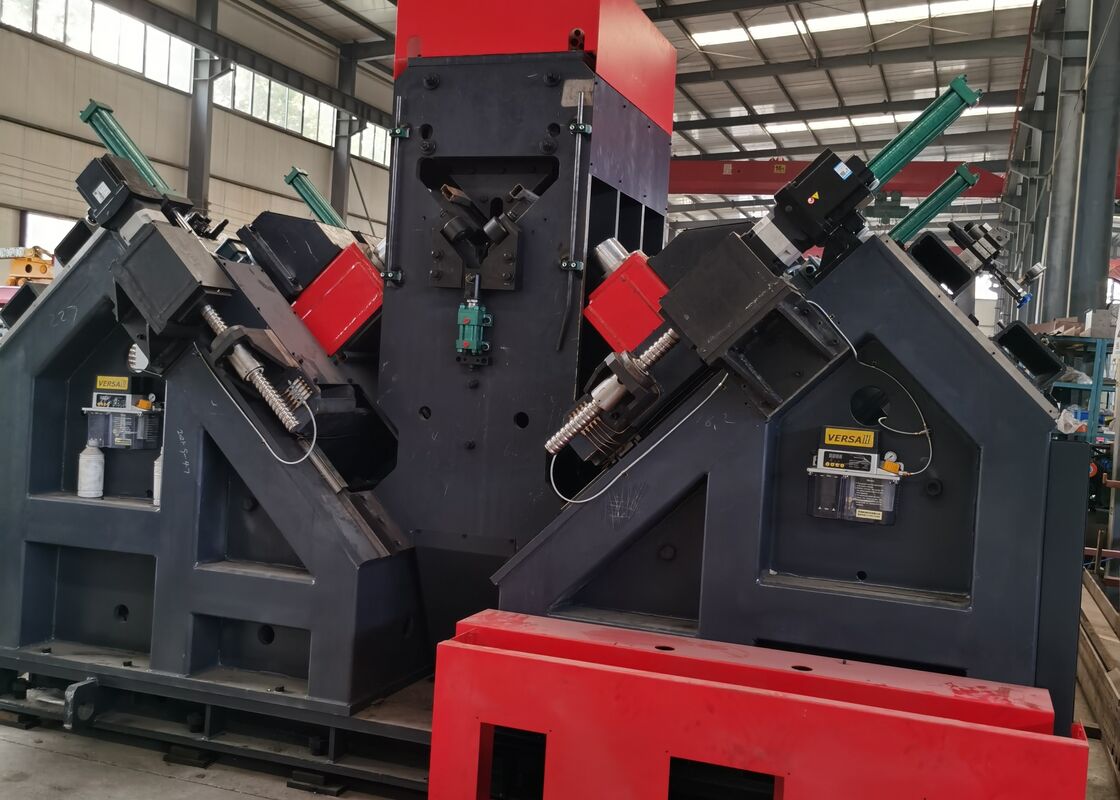

2. Một đơn vị khoan được lắp đặt ở mỗi bên, với mỗi đơn vị có khả năng giữ ba khoan có kích thước khác nhau.đảm bảo vị trí lỗ chính xác.
3Tốc độ quay của tất cả các trục được điều chỉnh liên tục thông qua một bộ chuyển đổi, trong khi tốc độ cho ăn là vô cùng biến đổi thông qua van điều khiển tốc độ.,cho ăn hoạt động, và rút lại nhanh chóng của các trục hoàn toàn tự động.
4Đường khoan có một đơn vị đánh dấu duy nhất, cho phép đặt trước vị trí đánh dấu một cách đơn giản.và quá trình feed cho khoan đều được cung cấp bởi hệ thống thủy lựcCác thành phần thiết yếu được mua từ các nhà cung cấp quốc tế hàng đầu.
5Cả hai hoạt động đánh dấu và khoan đều được tự động hóa hoàn toàn.giảm thiểu căng thẳng vật lý đối với các nhà khai thác và mang lại lợi ích đáng kể so với các nhà sản xuất cạnh tranh.
6Hệ thống điều khiển bao gồm máy tính chính, servo motor, PLC, công tắc giám sát bên ngoài, và các thành phần liên quan khác.chương trình xử lý được tạo tự độngHơn nữa, chương trình có thể được lưu, lấy lại, hiển thị và truyền theo số phần làm việc.
7Dòng gia công được trang bị một cơ chế hỗ trợ và ép để đáp ứng các yêu cầu chế biến cho các góc có độ uốn cong cao hơn.
Các mẫu này bao gồm một loạt các thông số kỹ thuật tiêu chuẩn và mẫu lỗ cho thép góc được sử dụng trong việc xây dựng các tháp đường truyền.Chúng cho phép người sử dụng hoặc kiểm tra tiềm năng đánh giá trực quan hiệu suất hoạt động của thiết bị, cung cấp các tham chiếu rõ ràng và hữu hình để đánh giá xem thiết bị có tuân thủ các tiêu chuẩn sản xuất yêu cầu để sản xuất tháp đường truyền hay không.
Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp truyền cần phải chịu được điều kiện thời tiết khắc nghiệt và tải trọng lớn,thiết bị này là rất quan trọng để xử lý các thành phần thép góc mà tạo thành các cấu trúc chịu tải chính của thápNó thực hiện các hoạt động khoan và đóng dấu trên thép góc được sử dụng trong thân tháp, cánh tay chéo và các yếu tố cấu trúc chính khác, đảm bảo kích thước chính xác và hiệu suất kết nối đáng tin cậy.Cái này., từ đó đảm bảo tính toàn vẹn về mặt cấu trúc lâu dài của các tháp truyền tải trong suốt thời gian hoạt động của chúng.
