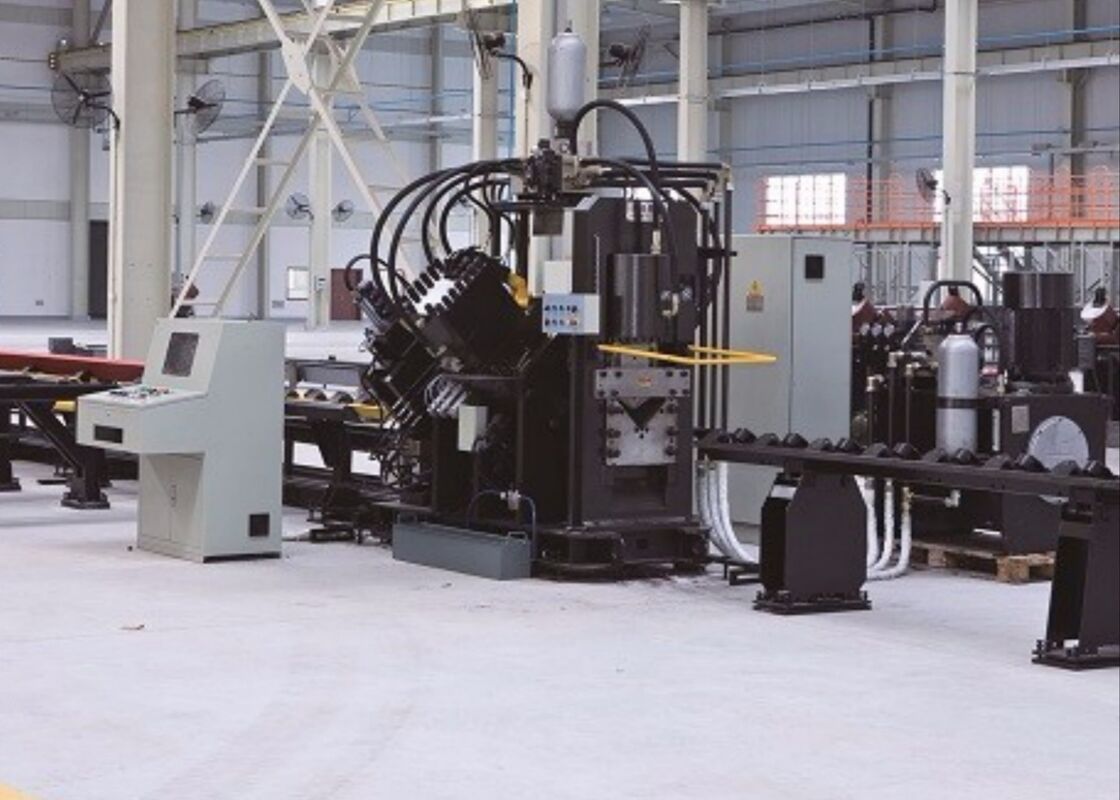

Dây chuyền cắt góc lưỡi đơn sản xuất tháp viễn thông

Tháp truyền tải sản xuất một lưỡi dao cắt góc đường dây tháp viễn thông sản xuất

Sản phẩm giới thiệu:

Máy là một dây chuyền sản xuất tự động, chuyên dụng được thiết kế để đánh dấu, đâm (nổ tròn và hình bầu dục) và cắt thép góc.Nó chủ yếu được sử dụng trong các ngành công nghiệp như khu vực tháp thép góc, thiết bị điện, cơ sở lưu trữ cấu trúc và xây dựng cấu trúc thép, trong số những người khác.

Thành phần chính:

Máy này chủ yếu bao gồm một conveyor ngang, một hệ thống tải xoay, một conveyor feed, một xe CNC feed, một đơn vị đâm, một đơn vị đánh dấu, một đơn vị cắt,một máy vận chuyển dỡ, cũng như hệ thống thủy lực, điện và khí quyển, trong số những người khác.

Các thông số sản phẩm:

Tính năng và thành phần:

1- Khu tải:

Phần này chủ yếu bao gồm một bảng vận chuyển ngang và một đơn vị tải xoay.
(1) Bảng vận chuyển ngang hoạt động thông qua bánh răng và chuỗi, đảm bảo đồng bộ hóa ba chuỗi với các khối chuyển động.Thiết kế này đảm bảo vận chuyển ổn định và tiếng ồn thấp của thép góc trong quá trình.
(2) Đơn vị tải xoay được điều khiển bởi bánh răng và dây chuyền, sử dụng một trục dài và một nối tùy chỉnh để đồng bộ hóa ba cánh tay xoay với móng vuốt.Hệ thống này vận chuyển thép góc từ hầm của bảng vật liệu đến kênh cho tiếp tục chế biến.

2- Phần cho ăn:

Phần này chủ yếu bao gồm kênh cho ăn và đơn vị xe tải CNC.
(1) Kênh cấp bao gồm con lăn vận chuyển, hỗ trợ hỗ trợ, giá đỡ truyền tải và di chuyển đường đua.
(2) Chiếc xe chở thức ăn bao gồm một cơ thể di chuyển, một máy kẹp, một xi lanh kẹp, một xi lanh lắc, một động cơ phụ và một bộ mã hóa.xe tải cho ăn được hướng dẫn bởi đường ray trên cả hai mặt phẳng và bên của giá đỡ ổ đĩa trong kênh cho ăn, di chuyển kẹp theo hướng dẫn từ hệ thống điều khiển.

3Các thành phần chính của máy:

Phần này bao gồm đơn vị ép thép góc, đơn vị đánh dấu, đơn vị đâm và đơn vị cắt.
(1) Chức năng chính của đơn vị ép là giữ thép góc tại chỗ, ngăn chặn mọi sai lệch có thể dẫn đến sự không chính xác trong quá trình.
(2) Đơn vị đánh dấu có khả năng trao đổi vị trí của bốn hộp ký tự. Dựa trên các hướng dẫn của máy tính, nó đánh dấu thép góc tại các vị trí được chỉ định theo bản vẽ.Một cơ chế điều chỉnh bằng tay được bao gồm để tạo điều kiện dễ dàng định vị lại các đầu nhân vật, cho phép thích nghi với các thông số kỹ thuật khác nhau của thép góc.
(3) Đơn vị đâm được thiết kế với ba thông số kỹ thuật đâm khác nhau ở mỗi bên.và một khối đệm được đặt trên thanh piston của xi lanh khí, nằm giữa thanh đâm và đầu ép của xi lanh thủy lực.đấm thích hợp được tự động chọn bằng cách kích hoạt xi lanh không khí tương ứng, sau đó đẩy khối đệm để chọn cú đấm chính xác.
(4) Đơn vị cắt bao gồm cấu trúc khung, xi lanh cắt, cơ chế dao trên và cơ chế dao dưới.Cơ chế dao dưới có thể được điều chỉnh để kiểm soát khoảng cách theo độ dày của thép góc, đảm bảo cắt giảm chất lượng cao.

4- Phần thả hàng cho sản phẩm hoàn thiện:

Phần này được tạo thành từ cuộn hỗ trợ phần làm việc và một xi lanh xoay.các mảnh bị chế biến được xoay và đặt ở bên trái hoặc bên phải theo yêu cầu.

5Trạm thủy lực:

Trạm thủy lực bao gồm một bể dầu, các đơn vị bơm áp suất cao và thấp, bộ làm mát, bộ van chính và các nhóm van điều khiển khác.Mục đích của nó là cung cấp năng lượng thủy lực cho mỗi xi lanh dầu của máyHệ thống làm mát sử dụng công nghệ làm mát dầu để đảm bảo làm mát hiệu quả và duy trì chất lượng dầu.

6Hệ thống điều khiển điện:

Hệ thống điều khiển điện bao gồm tủ điều khiển điện, hộp điều khiển và trolley điều khiển trolley.
(1) Máy tính chủ được trang bị phần mềm điều khiển cho phép nhập các tham số xử lý để lập trình. Máy tính cũng có thể nhận ra các tệp chương trình được tạo từ các hệ thống CAD hoặc CAM.
(2) Hệ thống sử dụng một Mitsubishi Electric PLC từ Nhật Bản như là đơn vị điều khiển cốt lõi, tích hợp với một mô-đun CNC ba trục.tăng cường tích hợp PLC và CNC để cải thiện đáng kể độ tin cậy của hệ thống.
(3) Các động cơ trục X, A và B được cung cấp bởi các động cơ servo không bàn chải AC tiên tiến, đảm bảo vị trí chính xác, tốc độ cao và không cần bảo trì.
(4) Phần mềm điều khiển liên tục giám sát hoạt động của máy. Trong trường hợp lỗi, màn hình hiển thị mô tả chi tiết về vấn đề cùng với các bước khắc phục sự cố được đề xuất.

Những mẫu này, phản ánh các thông số kỹ thuật tiêu chuẩn và điều kiện chế biến điển hình trong ngành công nghiệp thép góc tháp, cho phép người dùng đánh giá trực tiếp chất lượng, độ chính xác,và sự thủ công của thiết bịHọ phục vụ như một điểm chuẩn hữu hình để đánh giá hiệu suất của máy và tuân thủ các tiêu chuẩn sản xuất cụ thể, do đó tạo điều kiện thông tin,Quyết định dựa trên dữ liệu cho các ứng dụng tiềm năng.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must withstand harsh weather conditions and heavy loads—this equipment is essential for processing the angle steel components that form the backbone of the towersNó thực hiện đáng tin cậy khoan và đánh dấu các hoạt động trên thép góc được sử dụng trong tháp thân, cánh tay chéo và các yếu tố cấu trúc chính khác,đảm bảo kích thước chính xác và kết nối an toàn để duy trì sự ổn định tổng thể của các tháp.
