Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Đấm, đánh dấu, cắt | Kích thước góc (mm): | 50х50х4~200х200х20 |
|---|---|---|---|
| Tối đa. Punching (dia. Х thi.) (Mm): | Φ26х20 | Lực đấm (kN): | 1000/1200 |
| Lực đánh dấu (kN): | 1000/1200 | Lực cắt (kN): | 2200/4300 |
| Tối đa. Chiều dài của trống (m): | 14 | Tối đa. Chiều dài của hoàn thành (m): | 12 |
| Làm nổi bật: | Máy đâm thép góc CNC,Máy đâm tháp lưới tự động,Cấu trúc trạm phụ CNC đường góc |
||

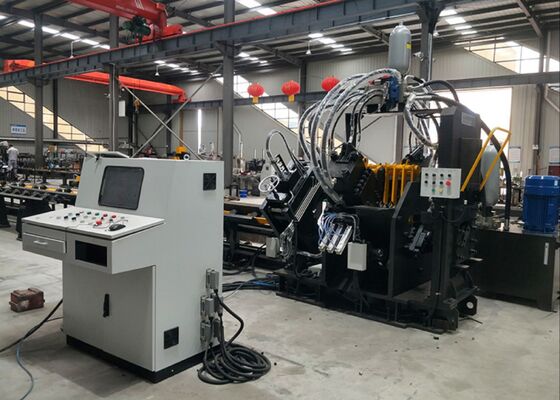

Phụ đài cấu trúc sản xuất tự động CNC góc thép máy đâm cho tháp lưới
Sản phẩm giới thiệu:
Máy này là một thiết bị tích hợp đâm, đánh máy và cắt đứt thép góc, thép kênh và tấm. Một máy có thể hoàn thành ba chức năng cho ba loại vật liệu kim loại.Cấu trúc của máy có một số lợi thế:
Cấu trúc máy:

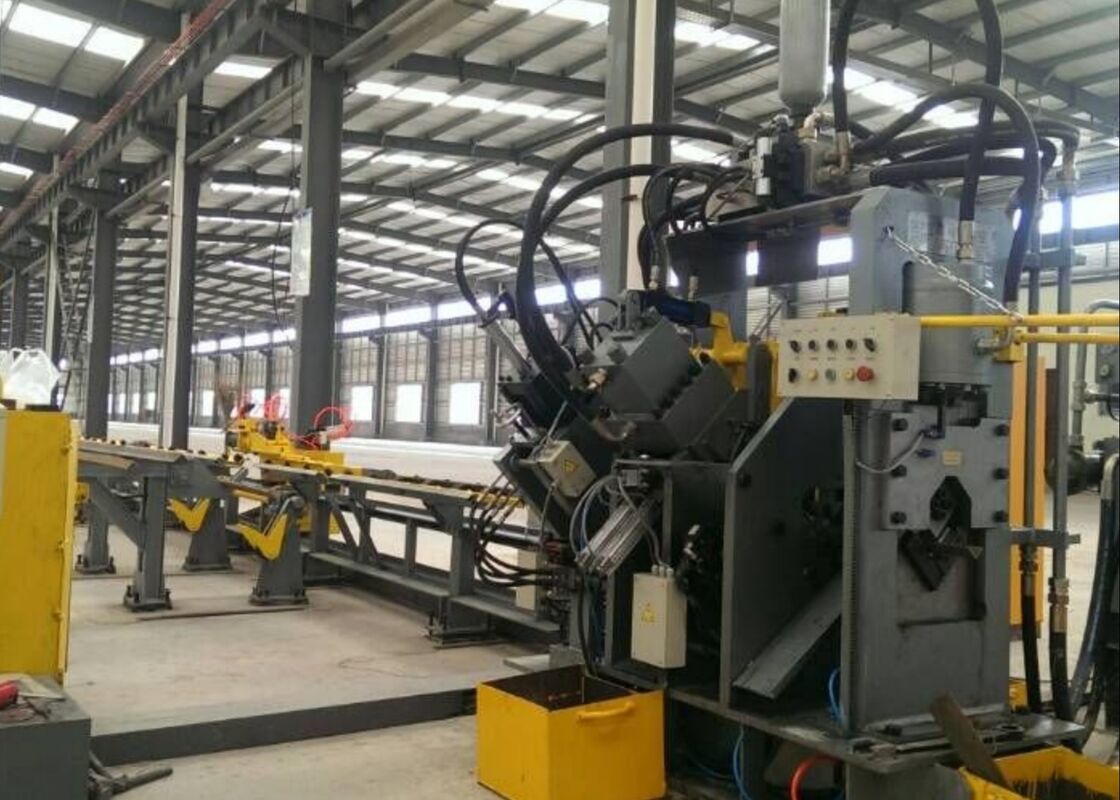

Dòng sản xuất này bao gồm sáu bộ phận: phần tải phần làm việc, phần cho ăn, máy chủ, phần thả phần làm việc hoàn thành, phần điều khiển điện và phần năng lượng thủy lực.
Các thông số sản phẩm:
| Mô hình | JNC2020 |
| Kích thước góc (mm) | 50x50x4~200x200x20 |
| Max. đâm (Chiều x Thi) (mm) | Φ26х20 |
| Lực đâm (kN) | 1000/1200 |
| Lực đánh dấu (kN) | 1000/1200 |
| Lực cắt (kN) | 2200/4300 |
| Chiều dài tối đa của chỗ trống (m) | 14 |
| Chiều dài tối đa của vật liệu hoàn thành (m) | 12 |
| Bắn mỗi bên | 3 |
| Nhóm chữ ký đánh dấu | 4 |
| Số chữ cái cho mỗi nhóm | 18 |
| Kích thước ký tự ((mm) | 14x10x19 |
| Các trục CNC | 3 |
| Chế độ cắt | Lưỡi hai hoặc một lưỡi |
| Phương pháp làm mát | Máy làm mát bằng nước / làm mát bằng không khí / máy làm mát dầu |
| Tốc độ cho ăn tối đa (m/min) | 80 |
| Chế độ lập trình | Phần mềm nâng cao hoặc lập trình hướng dẫn |
| Kích thước tổng thể (m) | Khoảng 32x7x3 |
| Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | |
Tính năng và thành phần:
1. Phần cho ăn
Phần cho ăn bao gồm một kênh cho ăn và một xe cho ăn điều khiển số.
Kênh cấp: bao gồm con lăn vận chuyển, hỗ trợ, giá đỡ, đường dẫn lớp lót chính xác, bánh xe định vị bên.
Xe cấp số điều khiển: bao gồm động cơ servo, thiết bị điều khiển, dây chuyền đồng bộ hóa, khung xe cấp, thanh kẹp và móng kẹp.
Phần làm việc đầu tiên được gửi bằng tay vào kẹp,và kẹp cho ăn tự động được gửi bởi động cơ servo đến máy chính để đâm và cắt theo hướng dẫn của máy tính.
2. Máy chủ
Phần này bao gồm một đơn vị ấn, đơn vị đánh máy, một đơn vị hỗ trợ, một đâm bên và một đơn vị cắt.
Đơn vị ép: được sử dụng để cố định mảnh làm việc, và ngăn chặn độ lệch của nó, cũng để vượt qua lực đâm và cắt.
Đơn vị đánh máy: Nó bao gồm một cơ sở cố định của máy, một xi lanh dầu di chuyển cơ sở, một xi lanh đầu động cơ thủy lực,một xi lanh bốn vị trí nhận ra việc chuyển đổi bốn hộp ký tự, và một cơ chế điều chỉnh bằng tay.
Đơn vị hỗ trợ: Khi đưa vật liệu, đơn vị hỗ trợ cao hơn đơn vị đâm và đơn vị đánh máy để tránh thép góc chạm vào lưỡi dưới;Khi đục vật liệu hỗ trợ đơn vị thấp hơn so với đơn vị đục và đơn vị đánh máy, để đảm bảo chất lượng đánh máy, đâm và cắt.
Đơn vị đâm: Đơn vị này có ba vị trí đâm ở mỗi bên. Ba vị trí đâm có thể được trang bị các đầu đâm có đường kính khác nhau theo thiết bị của khách hàng.Định vị đâm được điều khiển bởi servomotor thông qua vít bóng và đường ray vuông để đảm bảo độ chính xác định vị cao.
Đơn vị cắt râu: bao gồm thân khung, xi lanh điện thủy lực, hộp dao trên, hộp dao dưới, cơ quan dịch thuật, các bộ phận in và phần mang. Máy có thể cắt thép góc,thép kênh, và tấm bằng cách thay đổi các loại cắt khác nhau.
Thiết bị cho ăn có thể ngăn chặn thép góc đâm vào lưỡi dao dưới.
3Đơn vị thả sản phẩm hoàn thành
Nó bao gồm một con lăn hỗ trợ phần làm việc và trục hỗ trợ.
Nhấn nút để xoay phần làm việc ở bên trái hoặc bên phải (theo yêu cầu của khách hàng).
4. Hydraulic power section
Máy này sử dụng một trạm thủy lực độc lập, thuận tiện cho việc bảo trì thiết bị. Các khớp ống đều được kết nối bằng một loại phím, điều này tránh được rò rỉ khớp.van thủy lực được kết nối bằng một khối van, và van đĩa và van hộp được sử dụng cùng một lúc. ống dẫn được kết nối và hệ thống thủy lực chặt chẽ hơn. tổn thất đường ống được giảm thiểu.Hiệu quả hệ thống được sử dụng đầy đủ.
5. Điều khiển điện
Hệ thống điều khiển điện của máy là tiên tiến và hợp lý, việc lập trình phần làm việc dễ học và dễ vận hành.
Phần mềm điều khiển theo dõi hoạt động của máy bất cứ lúc nào. Khi xảy ra lỗi, CRT sẽ hiển thị các nguyên nhân lỗi chi tiết và phương pháp điều trị.
Những mẫu này, phản ánh các thông số kỹ thuật tiêu chuẩn và điều kiện chế biến điển hình trong ngành công nghiệp thép góc tháp, cho phép người dùng đánh giá trực tiếp chất lượng của thiết bị, độ chính xác,và nghệ thuật thủ côngHọ phục vụ như một điểm chuẩn hữu hình để đánh giá hiệu suất của thiết bị và tuân thủ các tiêu chuẩn sản xuất cụ thể, do đó tạo điều kiện thông tin,quyết định dựa trên dữ liệu cho các ứng dụng trong tương lai.
In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand harsh weather conditions and significant loads—this equipment is essential for processing the angle steel components that form the tower’s core frameworkNó liên tục thực hiện các hoạt động khoan và đóng dấu trên thép góc được sử dụng cho các thân tháp, cánh tay chéo và các yếu tố cấu trúc chính khác,đảm bảo kích thước chính xác và kết nối an toàn để duy trì sự ổn định tổng thể của tháp.
