Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Chùm tia | Độ dày tấm (mm): | 4-9 |
|---|---|---|---|
| Độ bền kéo vật liệu (MPA): | Max.750 | Độ dài phôi (mm): | 4000-12000 mm |
| Lực lượng danh nghĩa: | 1200KN | Phôi Camber (MM): | ≤7/12m |
| Tốc độ cho ăn x: | 50m/phút | Tốc độ cho ăn y: | 30m/phút |
| Làm nổi bật: | Máy đột dầm xe tải CNC,gantry milling machine,CNC machine for special vehicle structural parts |
||

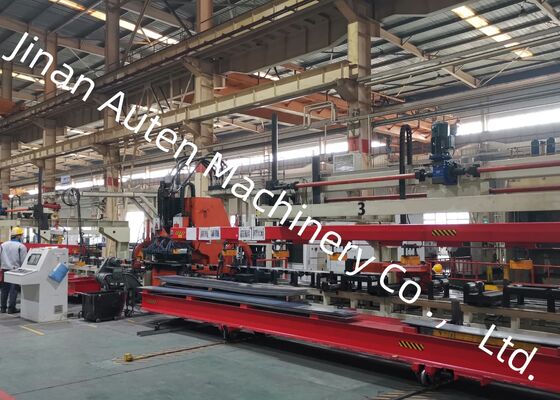

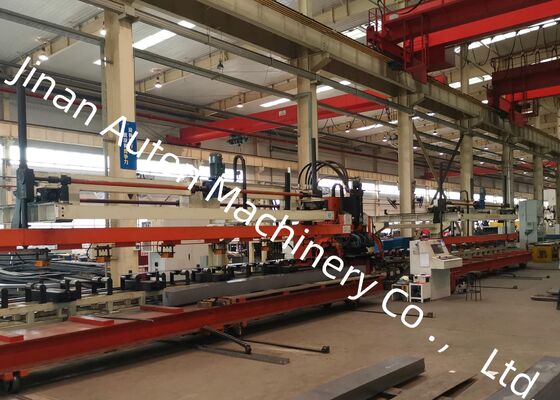

Xử lý chùm xe buýt Máy đâm chùm xe tải CNC Sản xuất các bộ phận cấu trúc xe đặc biệt
Sản phẩm giới thiệu:
Công ty chúng tôi đã thiết kế và phát triển một hệ thống xử lý kim loại bằng kim loại tự động, hiệu quả cao và định hướng chính xác,được tối ưu hóa đặc biệt cho việc đâm các chùm đường dọc cao độ bền cho ô tôDòng sản xuất này được thiết kế cẩn thận để xử lý các chùm dọc cực rộng và cực dày, thường được sử dụng trong các phương tiện chuyên dụng như xe tải khai thác mỏ và máy móc hạng nặng khác.
Các thông số kỹ thuật chính:
| Không, không. | Tên | Giá trị |
| 1 | Sức mạnh danh nghĩa | 1200KN |
| 2 | Kích thước và phạm vi đĩa chế biến | |
| 3 | Chiều dài | 4000-8000mm |
| Chiều rộng | 200-550mm | |
| Độ dày | 3 ′′6mm | |
| Thu nhập tấm vật liệu cong liềm | ≤7mm/10m | |
| X-axis sheet unevenness | ≤10mm/1000mm,≤20mm/8000mm | |
| Sự bất đồng của tấm ở trục Y | 5mm | |
| Dọc tấm | ≤ 50mm | |
| Tính chất cơ học của vật liệu tấm | σb=510850N/mm2 | |
| 4 | Max. đường kính đâm | φ60mm |
| 5 | Số lượng mô-đun | 25 |
| 6 | Tốc độ tối đa | |
| Trục X | Max=50m/min | |
| Trục Y | Max=30m/min | |
| 7 | Độ chính xác xử lý | |
| Trục X | ± 0,25/600mm,± 0,50 / 3000mm,± 0,7 / 8000 mm | |
| Trục Y | ±0,2 mm / 600 mm | |
| 8 | Phương pháp chế biến | Bộ lọc |
| 9 | Ghi chú |
Trục X nằm dọc theo chiều dài của tấm, và tọa độ X của lỗ dựa trên đầu tấm; trục Y là chiều rộng của tấm, và tham chiếu là đường trung tâm. |
| 11 | Chế độ hoạt động | Hướng tay, tự động |
Tính năng sản phẩm
1Hệ thống điều khiển được tích hợp liền mạch với hệ thống CNC 828D, kết hợp với các cơ chế cho ăn chạy bằng động cơ servo.Cấu hình này đảm bảo hiệu quả hoạt động vượt trội trong khi duy trì độ chính xác nhất quán trong suốt quá trình xử lý từng mảnh.
2Một cơ chế điều chỉnh trung tâm được điều khiển bằng servo được kết hợp vào cuộn hỗ trợ cho ăn,cho phép chế biến hiệu quả các tấm có hồ sơ cắt ngang khác nhau và bù đắp cho sự khác biệt chiều cao từ 0 đến 200mm.
3Hệ thống được thiết kế để hỗ trợ tối đa 25 khuôn có đường kính khác nhau, cung cấp một quá trình lắp đặt khuôn nhanh chóng và trực quan.
4Việc tải, đâm và dỡ đĩa được tự động hóa hoàn toàn, làm giảm đáng kể nhu cầu lao động và cải thiện hiệu quả hoạt động.
5Các vật liệu thải được tự động thải ra và thu thập, đảm bảo quy trình sản xuất suôn sẻ và hiệu quả.
6. Phần mềm lập trình tự động cho phép nhập trực tiếp đồ họa từ các tệp AUTOCAD hoặc.DXF được tạo bởi các phần mềm CAD khác.nó hợp lý hóa việc tự động tạo ra các chương trình xử lý máy công cụ, do đó giảm thời gian xử lý và giảm thiểu khả năng mắc lỗi.

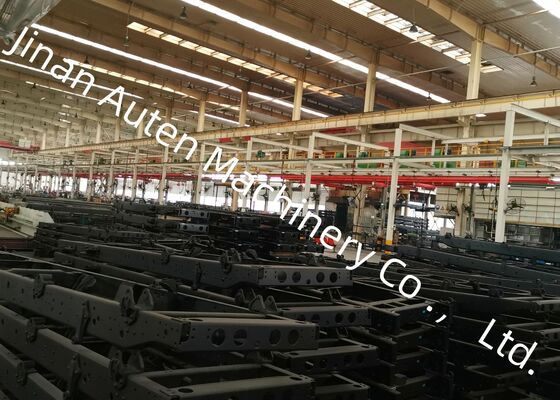

Triển lãm trình bày một bộ sưu tập cẩn thận các mẫu chùm chiều dọc hoàn thành được sản xuất bởi dây chuyền sản xuất này,làm nổi bật các thông số kỹ thuật khác nhau được sử dụng trong xe tải khai thác mỏ và xe chuyên dụngNhững mẫu này hiệu quả chứng minh độ chính xác của vị trí lỗ, chất lượng của cạnh đâm, và toàn vẹn cấu trúc tổng thể,cung cấp cho khách hàng và kiểm tra viên một hình ảnh rõ ràng về khả năng gia công của thiết bị.
Máy này là một đơn vị chuyên dụng hiện đại, được thiết kế đặc biệt cho các hoạt động đâm trên các chùm dọc phẳng trong lĩnh vực ô tô.Nó chủ yếu được dùng để chế biến các chùm trục lớn của xe tải và xe chuyên dụng, đảm bảo hình thành lỗ chính xác để đáp ứng các yêu cầu lắp ráp cấu trúc của các thành phần chịu tải ô tô nặng này.
