Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Tối đa. chiều dài của nguyên liệu (m): | 14 | Lực đánh dấu (kN): | 1000 |
| Số nhóm ký tự: | 1 | Số ký tự: | 18 |
| Kích thước ký tự (mm): | 14*10*19 | Phạm vi khoảng cách chính xác (mm): | 50~220（Vô cấp） |
| Làm nổi bật: | Máy chế biến thép đường góc CNC,máy móc nặng CNC cắt góc,Thiết bị sản xuất các thành phần cấu trúc thép |
||

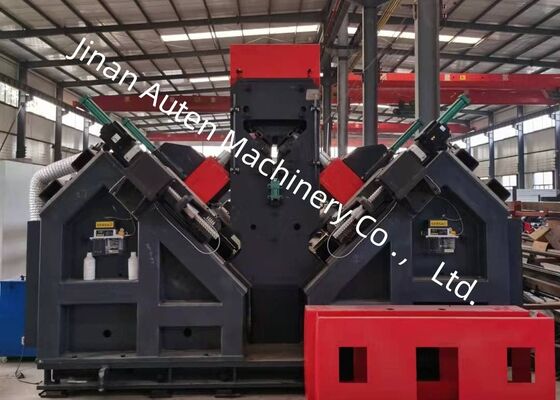

Sản xuất máy móc hạng nặng Đường xử lý góc CNC Sản xuất thành phần cấu trúc thép
Công nghiệp áp dụng:
Máy là một thiết bị chuyên dụng được thiết kế để khoan và đánh dấu thép góc, chủ yếu được sử dụng trong lĩnh vực sản xuất tháp thép góc.
Thành phần sản phẩm:
Thiết bị này chủ yếu bao gồm một máy vận chuyển ngang, một cơ chế tải xoay, một máy vận chuyển nhập, một xe cộ CNC nhập, một hệ thống khoan, một hệ thống đánh dấu, một máy vận chuyển tải,cũng như thủy lực, các thành phần điện và khí nén, trong số các yếu tố khác.
Các thông số chính:
| Mô hình | ADM2532 |
| Kích thước góc (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| Chiều dài tối đa của chỗ trống (m) | 14 |
| Taper của trục khoan | BT2 |
| Chiều kính khoan tối đa (mm) | F40 |
| Số lượng khoan trên mỗi bên (phần) | 3 (6 tổng cộng ở cả hai bên) |
| Tốc độ xoay trục tối đa (r/min) | 6000 |
| Tốc độ cắt tối đa của khoan (m/min) | 200 |
| Các trục CNC | 9 |
| Phạm vi đánh dấu phía sau (mm) | 50-220 (không có bước) |
| Tốc độ cấp độ góc tối đa (m/min) | 40 |
| Lực đánh dấu (kN) | 1000/1200 |
| Số lượng nhóm ký tự | 4 |
| Số lượng nhân vật trong mỗi nhóm | 18 |
| Kích thước ký tự ((mm) | 14×10×19 |
| Hệ thống làm mát khoan | Không khí atomization khô làm mát nội bộ |
| Chế độ lập trình | Phần mềm nâng cao hoặc lập trình hướng dẫn |
| Kích thước tổng thể (m) | 34×8×3 |
Đặc điểm sản phẩm:
1Dòng chế biến này bao gồm một conveyor ngang, một conveyor ngược, một conveyor nhập, một xe tải nhập CNC, hai trạm khoan, một trạm đánh dấu,một máy vận chuyển tự động dỡ hàng, cũng như các đơn vị thủy lực liên quan và hệ thống làm mát điện.hệ thống đảm bảo tăng hiệu quả và độ chính xác liên tục của mảnh làm việc.
2Một đơn vị khoan được lắp đặt ở cả hai bên, với mỗi đơn vị được thiết kế để chứa ba khoan có kích thước khác nhau.Các đơn vị khoan này có khả năng chuyển động CNC điều khiển để sửa đổi vị trí khoan, đảm bảo vị trí lỗ chính xác và chính xác.
3Tốc độ xoay của tất cả các trục được điều chỉnh liên tục thông qua một bộ chuyển đổi, trong khi tốc độ cho ăn là vô cùng biến đổi thông qua van điều khiển tốc độ.Chuyển đổi từ ăn nhanh, hoạt động cho ăn, và rút nhanh của các trục hoàn toàn tự động.
4Đường khoan được trang bị một trạm đánh dấu duy nhất, nơi các vị trí đánh dấu có thể dễ dàng được đặt trước.và feed cho khoan đều được điều khiển bởi hệ thống thủy lựcCác thành phần chính được lấy từ các nhà cung cấp quốc tế có uy tín. Một hệ thống làm mát lưu thông được tích hợp để tăng cường tuổi thọ của các khoan.
5Cả hai quá trình đánh dấu và khoan đều được tự động hóa hoàn toàn, và tất cả các góc hoàn thành được thả bằng một cơ chế xoay lưng khí nén,giảm thiểu khối lượng công việc của nhà khai thác và cung cấp những lợi thế đáng kể so với các nhà sản xuất cạnh tranh.
6Hệ thống điều khiển bao gồm máy tính chính, servo motor, PLC, công tắc giám sát bên ngoài và các thành phần tích hợp khác.chương trình xử lý được tạo tự độngHơn nữa, chương trình có thể được lưu, lấy lại, hiển thị, và truyền thông dựa trên số workpiece.
7Dòng gia công được trang bị các thiết bị hỗ trợ và kẹp để tạo điều kiện cho việc xử lý các góc có độ uốn lớn hơn.
Các mẫu này minh họa một loạt các thông số kỹ thuật tiêu chuẩn và cấu hình lỗ của thép góc thường được sử dụng trong việc xây dựng các tháp đường truyền.Chúng phục vụ như một tài liệu tham khảo trực quan cho người sử dụng tương lai hoặc kiểm tra viên để đánh giá hiệu suất hoạt động của thiết bị, cung cấp các điểm chuẩn rõ ràng và có thể đo lường để xác định xem thiết bị có đáp ứng các tiêu chuẩn sản xuất cần thiết cho sản xuất tháp đường truyền hay không.
Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp truyền tải tiếp xúc với điều kiện thời tiết khắc nghiệt và tải trọng đáng kể,thiết bị này là thiết yếu để xử lý các thành phần thép góc mà tạo thành các cấu trúc chịu tải chính của thápNó hiệu quả thực hiện các hoạt động khoan và đóng dấu trên thép góc được sử dụng trong tháp thân, cánh tay chéo và các yếu tố cấu trúc quan trọng khác,đảm bảo độ chính xác kích thước chính xác và hiệu suất kết nối đáng tin cậyKết quả là, nó đóng một vai trò quan trọng trong việc bảo vệ tính toàn vẹn cấu trúc và sự ổn định lâu dài của các tháp truyền thông trong suốt cuộc đời hoạt động của chúng.
