Dây chuyền xử lý góc CNC sản xuất tháp viễn thông, tháp truyền tải điện

Tháp viễn thông Sản xuất CNC đường xử lý góc Tháp đường truyền điện

Sản phẩm giới thiệu:

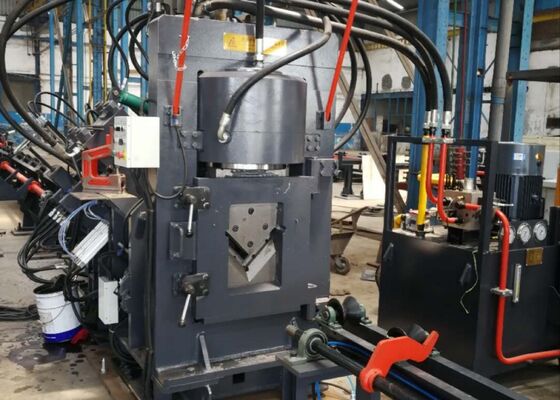

Dòng dây chuyền sản xuất đâm, đánh dấu và cắt góc CNC tốc độ cao JNC bao gồm các thành phần quan trọng, bao gồm đơn vị đâm, đơn vị đánh dấu, đơn vị cắt, máy vận chuyển ngang,máy vận chuyển xoay, vận chuyển cấp, vận chuyển thả, xe cộ cấp CNC, hệ thống thủy lực, hệ thống điện, hệ thống khí quyển, và các yếu tố không thể thiếu khác.Được thiết kế đặc biệt để chế biến tự động thép góc trong sản xuất tháp, dây chuyền sản xuất này hoạt động hoàn toàn dưới điều khiển số, đảm bảo tính đơn giản và chính xác. Nó cung cấp khả năng sản xuất tự động, chính xác cao, linh hoạt và quy mô lớn.

Các thông số sản phẩm:

Đặc điểm sản phẩm:

1Máy đâm sắt góc CNC được trang bị hai hoặc ba đơn vị đâm, mỗi đơn vị có khả năng chứa ba kích thước đâm khác nhau.Các đơn vị đâm này được điều khiển chính xác bằng điều khiển số (NC), đảm bảo vị trí đâm chính xác và tùy chỉnh. Máy có khả năng sản xuất cả lỗ tròn và hình bầu dục. Với khả năng cấp và đâm tốc độ cao,nó làm tăng đáng kể hiệu quả sản xuấtĐối với thép góc 50 × 50 × 4mm, máy đạt được công suất sản xuất 9-10 tấn mỗi ca 8 giờ.

2. Đơn vị đánh dấu của máy đâm góc CNC được đặt trong một vỏ cứng và bền.cung cấp tính linh hoạt trong việc điều chỉnh vị trí đánh dấuNgoài ra, máy sử dụng phương pháp đánh dấu đĩa với 10 hàng, tự động chọn ký tự mà không cần phải nhập bằng tay, do đó cải thiện đáng kể hiệu quả đánh dấu.

3Máy cắt thanh góc CNC được trang bị một đơn vị cắt một lưỡi, nổi tiếng với sức mạnh cắt đặc biệt của nó.đảm bảo một cạnh cắt sạch sẽ và mịn màngLớp lưỡi dao được thiết kế với cấu trúc cửa mở, tạo điều kiện thay thế nhanh chóng và an toàn.

4Bảng vật liệu ngang vận chuyển thanh góc hiệu quả đến giá đỡ vật liệu quay, được điều khiển bởi một động cơ và máy giảm.Hệ thống này đảm bảo đặt an toàn của thanh góc trên máy vận chuyển cho tiếp theo chế biến.

5. Phần làm việc được giữ vững và được cung cấp bởi một cỗ xe cho ăn CNC, đảm bảo sự sắp xếp chính xác và vị trí chính xác.với phản hồi vị trí được cung cấp bởi bộ mã hóa quang điện, hoạt động trong một hệ thống điều khiển vòng kín.

6. Máy đánh dấu và đánh dấu kim loại thép góc CNC được cung cấp bởi một hệ thống thủy lực điều khiển các quy trình đánh dấu, đánh dấu và cắt.Nó được trang bị một trạm thủy lực tốc độ cao bao gồm một bộ tích lũy, và các đường thủy lực có các kết nối kiểu sắt để đảm bảo hoạt động chống rò rỉ trong khi đơn giản hóa bảo trì và thay thế bộ phận.Các khối van thủy lực chính được lấy từ thương hiệu Atos có uy tín, đảm bảo một hệ thống thủy lực đáng tin cậy và hiệu suất cao.

7Hệ thống làm mát của trạm thủy lực cung cấp nhiều tùy chọn, bao gồm làm mát bằng nước, làm mát bằng không khí hoặc làm mát bằng dầu.Sự linh hoạt này cho phép khách hàng chọn phương pháp làm mát phù hợp nhất dựa trên các yêu cầu hoạt động cụ thể của họ.

8Hệ thống điều khiển bao gồm một máy tính trên, PLC, servo motor, công tắc phát hiện bên ngoài, và các thành phần tích hợp khác.và hệ thống tự động tạo ra chương trình xử lý tương ứng. Nó hoàn toàn tương thích với các định dạng tệp như DXF, NC và các định dạng khác được sản xuất bởi phần mềm CAD. Giao diện người máy trên máy tính được thiết kế dễ sử dụng,có màn hình hiển thị trực quan và hoạt động hợp lýNó cung cấp các chức năng bao gồm hình ảnh đồ họa workpiece, lưu trữ dữ liệu rộng rãi, giám sát vị trí, và thông báo báo lỗi.

Các mẫu này, đại diện cho các thông số kỹ thuật tiêu chuẩn và điều kiện chế biến điển hình trong ngành công nghiệp thép góc tháp,cung cấp cho người dùng một phương tiện trực tiếp để đánh giá chất lượng chế biến của thiết bị, độ chính xác và thủ công. Chúng phục vụ như một tham chiếu hữu hình để đánh giá hiệu suất của thiết bị và sự phù hợp của nó với các yêu cầu sản xuất cụ thể, do đó cho phép thông tin,ra quyết định dựa trên dữ liệu cho các ứng dụng tiềm năng.

Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp tiếp xúc với điều kiện thời tiết khắc nghiệt và tải trọng đáng kể,thiết bị này là rất quan trọng để xử lý các thành phần thép góc mà tạo thành khung cấu trúc cốt lõi của thápNó hiệu quả thực hiện khoan và đóng dấu các hoạt động trên thép góc được sử dụng trong tháp thân, cánh tay chéo và các yếu tố cấu trúc chính khác,đảm bảo kích thước chính xác và kết nối mạnh mẽ để duy trì sự ổn định và toàn vẹn tổng thể của các tháp.
