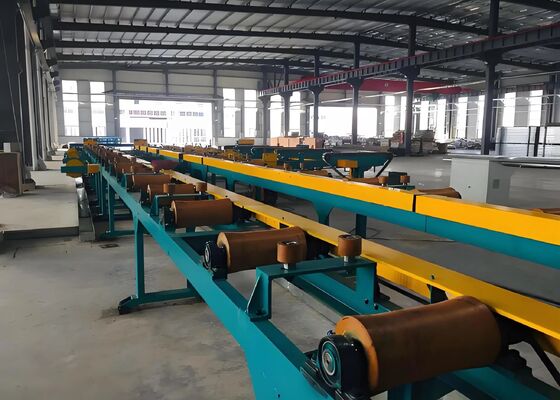

≤10 tấn trọng lượng làm mát ống tròn dây chuyền thẳng dây chuyền dây chuyền hàn

Máy tạo hình ống hàn cuộn cán nóng ống tròn làm mát trọng lượng ≤10 tấn

Phạm vi xử lý:

Phạm vi sản xuất ống tròn: φ60-φ165mm
Phạm vi sản xuất ống vuông: 50×50-125×125mm
Phạm vi sản xuất ống chữ nhật: 40×60-150×100mm
Độ dày thành ống: 2.0-6.0mm (ống tròn), 2.0-5.5mm (ống vuông)

Tổng quan sản phẩm:

Dây chuyền này chủ yếu được thiết kế để sản xuất ống thép hàn điện có đường kính từ 60 đến 165 mm và độ dày thành ống từ 2.0 đến 6.0 mm. Nó cũng có thể sản xuất ống vuông, ống chữ nhật và ống có hình dạng đặc biệt trong phạm vi của ống tròn. Bằng cách bổ sung thiết bị cần thiết, nó có thể tiếp tục sản xuất ống API 5L. Dây chuyền sản xuất này được thiết kế và chế tạo bằng cách tích hợp thiết bị tương tự từ cả nguồn trong nước và quốc tế, có tính đến điều kiện quốc gia của đất nước tôi, và thông qua đổi mới táo bạo và tham vấn rộng rãi với người dùng. Nó tự hào có hoạt động kinh tế, đáng tin cậy và ổn định.

Phạm vi sản xuất ống thép

Quy trình sản xuất:

Mở cuộn → Làm thẳng, Kẹp và Cân bằng → Cắt và Hàn nối → Vòng lặp → Tạo hình, Hàn tần số cao, Loại bỏ ba via ngoài, Nạp kẽm trực tuyến, Làm mát, Định cỡ, Làm thẳng thô → Điều chỉnh chiều dài bằng cưa bay → Kiểm tra và Thu gom → Đóng gói → Cân → Dán nhãn → Lưu kho

Thành phần thiết bị và thông số chính của từng bộ phận

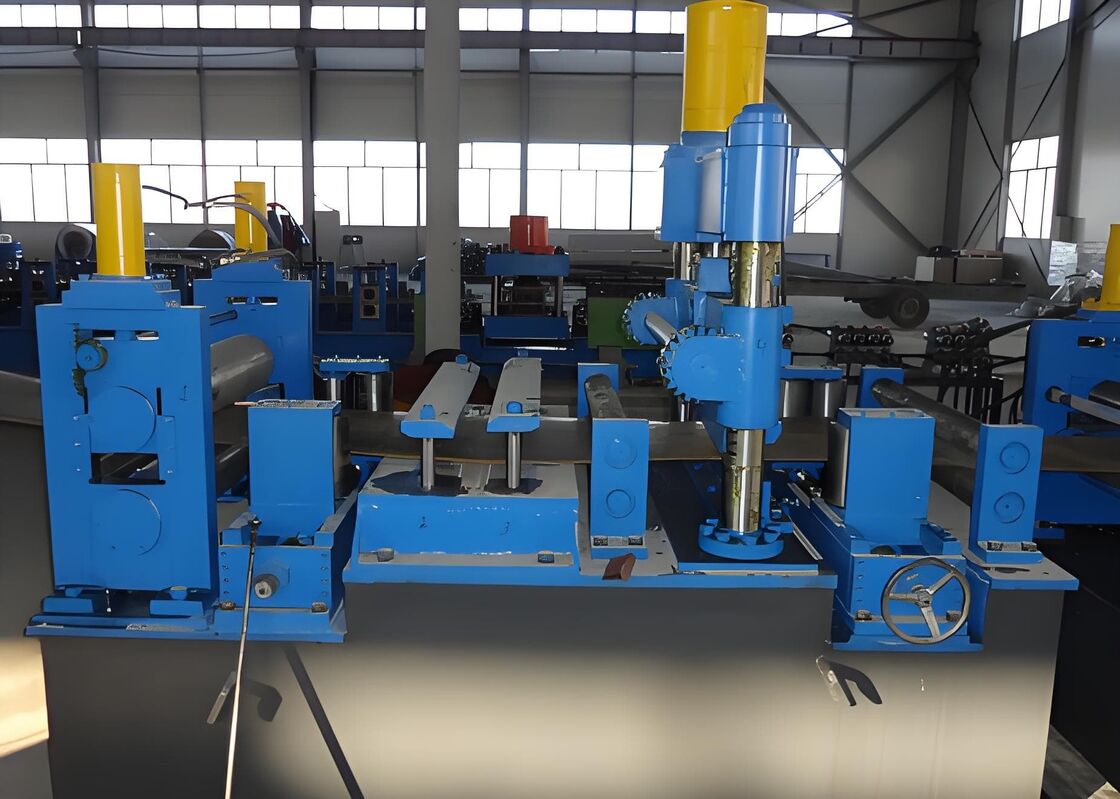

1. Máy xác định đường kính tạo hình:

Máy tạo hình là thiết bị chính trong dây chuyền sản xuất ống hàn. Nó liên tục cán dải thép dài theo thông số kỹ thuật quy định thành ống và hàn chúng thành ống. Nó có thể sản xuất cả ống tròn và ống có hình dạng. Sử dụng nguyên lý cán tạo hình, máy này có thể sản xuất ống thép theo thông số kỹ thuật quy định. Hàn cảm ứng được sử dụng làm phương pháp gia nhiệt. Một dải thép quy định được đưa vào máy, nơi nó được cán thành phôi ống bằng con lăn tạo hình. Dòng điện tần số cao sau đó sử dụng hiệu ứng bề mặt và hiệu ứng lân cận để tập trung cao độ dòng điện vào bề mặt mối hàn của mép ống, làm nóng nhanh mép ống. Sau khi làm mát, định cỡ và làm thẳng thô, ống được tạo thành các thông số kỹ thuật mong muốn. Máy này sử dụng phương pháp ngang đường dưới, với các con lăn có rãnh cán hai bán kính. Bộ phận này bao gồm máy tạo hình, máy hàn, bộ phận làm mát, máy định cỡ, bộ phận làm thẳng thô và hộp số truyền động.

a) Hệ thống động cơ và truyền động chính: Động cơ là động cơ DC dòng Z4, model Z4-250-42, 160 kW, 1000 vòng/phút. Hai bộ giảm tốc chính ZLY cũng được bao gồm.

b) Hộp số:
Hộp số sử dụng bánh răng nón xoắn ốc, làm bằng 20CrMnTi, tôi thấm cacbon, với mô-đun 14. Hộp số có cấu trúc khung tách rời để dễ bảo trì.

c) Giá đỡ con lăn ngang: (Bộ thay đổi con lăn thoát ngang loại cổng)
1). Đường kính trục con lăn ngang: φ120 mm, làm bằng 42CrMo, tôi cao tần.
2). Đường kính đáy con lăn: 200 mm.
3). Trục con lăn ngang được trang bị các tấm đệm an toàn để bảo vệ quá tải, bảo vệ các bánh răng truyền động và hộp số.
d) Giá đỡ con lăn dọc: Đường kính trục con lăn dọc: φ70 mm, làm bằng 40Cr, tôi cao tần.

e) Con lăn ép: Con lăn ép năm con lăn.

f) Cạo và hàn: Nâng và hạ thủ công nhanh chóng, với điều chỉnh trước-sau và lên-xuống dễ dàng.

g) Trục truyền động Steyr được sử dụng để tạo hình và định cỡ.

h) Sắp xếp tạo hình: Dọc, nạp năm con lăn với thiết bị chống nhảy, dọc, ngang, dọc...
Sắp xếp hàn: Dẫn hướng, ép năm con lăn, cạo, đánh bóng, làm mát.
Sắp xếp định cỡ: Dọc, ngang, dọc, ngang... 2 con lăn đo tốc độ với đầu Thổ Nhĩ Kỳ.

i) Tốc độ hàn: 15-45 m/phút.

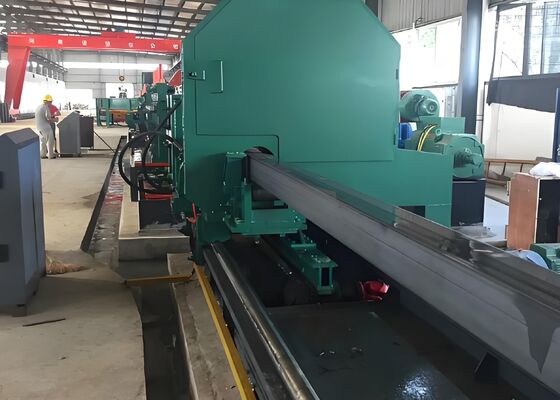

2. Cưa bay:

Cưa bay máy tính FJZ(Y) là thiết bị quan trọng trong dây chuyền sản xuất ống hàn. Nó tự động cắt ống có nhiều hình dạng khác nhau với độ chính xác cao ở tốc độ cao. Sử dụng hệ thống điều khiển STD và hệ thống cơ khí tốc độ cao, độ chính xác cao, cưa mang lại hiệu suất định cỡ và đồng bộ hóa tuyệt vời, và truyền động cơ khí đáng tin cậy, dẫn đến tốc độ và độ chính xác cao.
Máy này bao gồm chín bộ phận: khung máy, hộp số, xe đẩy cưa, bộ gá, hệ thống đo tốc độ, hệ thống khí nén, hệ thống truyền động, hệ thống điện và khung con lăn.

3. Bộ điều khiển tần số cao và bảng điều khiển trung tâm:

Tủ điều khiển tốc độ DC và tần số cao 500KW (bao gồm từ trường yếu) Tất cả các động cơ DC đều là động cơ DC dòng Z4 (điện áp kích từ là 440V)
