Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Chùm tia | Độ dày tấm (mm): | 4-9 |
|---|---|---|---|
| Độ bền kéo vật liệu (MPA): | Max.750 | Độ dài phôi (mm): | 4000-12000 mm |
| Lực lượng danh nghĩa: | 1200KN | Phôi Camber (MM): | ≤7/12m |
| Tốc độ cho ăn x: | 50m/phút | Tốc độ cho ăn y: | 30m/phút |
| Làm nổi bật: | Máy đục CNC 60mm,Bụt CNC cho các chùm,Máy đâm chùm ô tô |
||

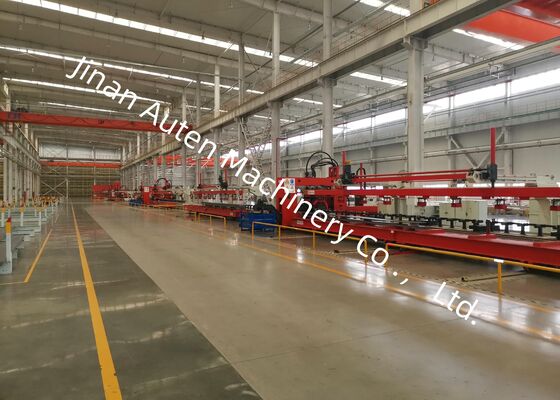

Đường kính đột 60mm cho lỗ đột CNC trên dầm dọc phẳng trong ngành ô tô
Giới thiệu sản phẩm:

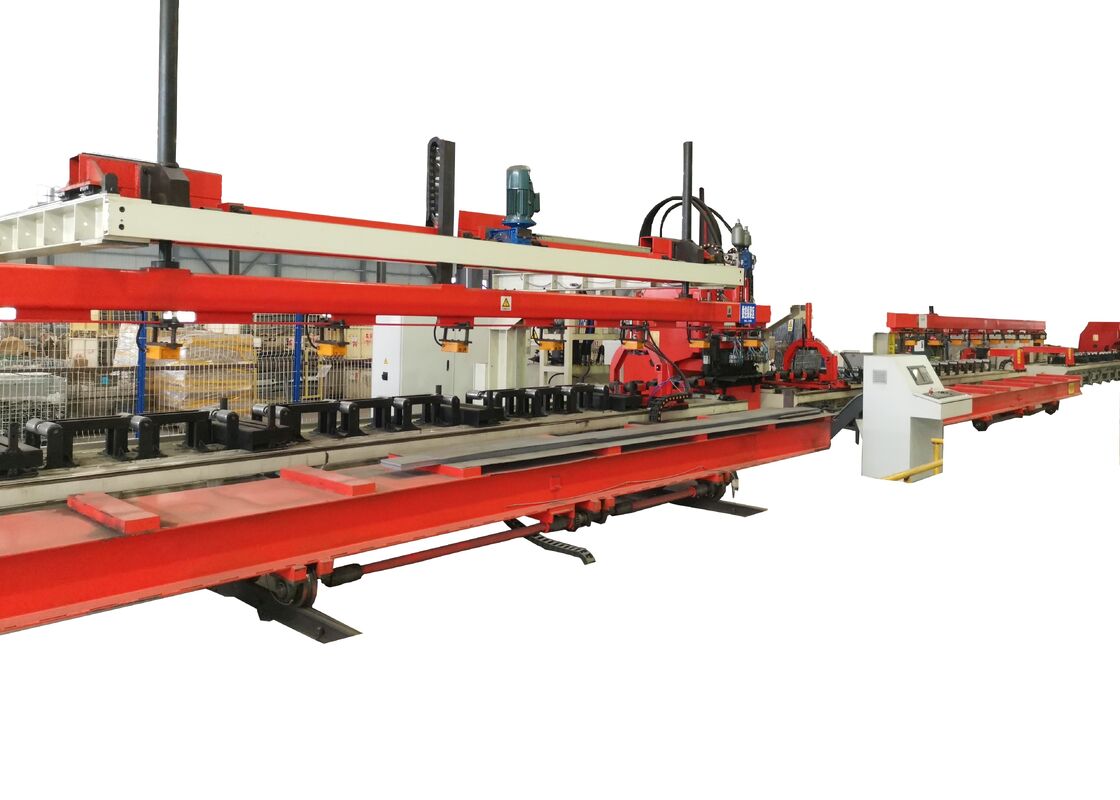

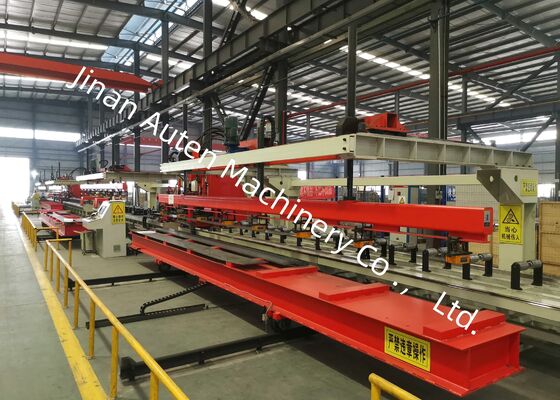

Công ty chúng tôi đã thiết kế và phát triển một hệ thống xử lý kim loại tấm tự động hiện đại, hiệu suất cao và độ chính xác cao, được tối ưu hóa đặc biệt cho việc đột dầm dọc ô tô cường độ cao. Dây chuyền sản xuất này được thiết kế hoàn hảo để xử lý các dầm dọc siêu rộng và siêu dày, thường được sử dụng trong các loại xe chuyên dụng như xe tải khai thác mỏ và các ứng dụng hạng nặng khác.
Thông số kỹ thuật chính:
| Số TT. | Tên gọi | Giá trị |
| 1 | Lực danh định | 1200KN |
| 2 | Kích thước và phạm vi tấm xử lý | |
| 3 | Chiều dài | 4000～8000mm |
| Chiều rộng | 200～550mm | |
| Độ dày | 3～6mm | |
| Độ cong vênh của vật liệu tấm khi vào | ≤7mm/10m | |
| Độ không phẳng của tấm theo trục X | ≤10mm/1000mm ,≤20mm/8000mm | |
| Độ không phẳng của tấm theo trục Y | 5mm | |
| Độ cong vênh của tấm | ≤50mm | |
| Đặc tính cơ học của vật liệu tấm | σb=510～850N/mm2 | |
| 4 | Đường kính đột tối đa | φ60mm |
| 5 | Số lượng khuôn | 25 |
| 6 | Tốc độ tối đa | |
| Trục X | Tối đa=50m/phút | |
| Trục Y | Tối đa=30m/phút | |
| 7 | Độ chính xác xử lý | |
| Trục X | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| Trục Y | ±0.2 mm / 600 mm | |
| 8 | Phương pháp xử lý | Lọc |
| 9 | Tham chiếu |
Trục X dọc theo chiều dài tấm, tọa độ X của lỗ dựa trên đầu tấm; Trục Y là chiều rộng của tấm, tham chiếu là đường tâm. |
| 11 | Chế độ vận hành | Thủ công, tự động |
Tính năng sản phẩm
1. Hệ thống điều khiển được tích hợp liền mạch với hệ thống CNC SIEMENS 828D, kết hợp với cơ cấu cấp liệu điều khiển bằng động cơ servo. Cấu hình này đảm bảo hiệu quả hoạt động vượt trội đồng thời đảm bảo độ chính xác nhất quán trong suốt quá trình xử lý phôi.
2. Thiết bị căn chỉnh trung tâm điều khiển bằng servo được gắn trên con lăn đỡ cấp liệu, cho phép xử lý hiệu quả các tấm có biên dạng mặt cắt khác nhau và thích ứng với sự thay đổi chiều cao từ 0 đến 200mm.
3. Hệ thống được thiết kế để hỗ trợ tối đa 25 khuôn có đường kính khác nhau, với quy trình lắp đặt khuôn nhanh chóng và thân thiện với người dùng.
4. Việc nạp, đột và dỡ tấm hoàn toàn tự động, giảm đáng kể yêu cầu lao động và tăng hiệu quả hoạt động.
5. Vật liệu phế thải được tự động đẩy ra và thu gom, đảm bảo luồng sản xuất thông suốt và hiệu quả.
6. Phần mềm lập trình tự động cho phép nhập trực tiếp đồ họa từ các tệp AUTOCAD hoặc .DXF do phần mềm CAD khác tạo ra. Với giao diện người-máy trực quan, nó hỗ trợ tạo tự động các chương trình xử lý máy công cụ, do đó giảm thời gian xử lý và giảm thiểu khả năng xảy ra lỗi.
Triển lãm trưng bày một bộ sưu tập các mẫu dầm dọc thành phẩm được sản xuất bởi dây chuyền sản xuất này, đại diện cho các thông số kỹ thuật khác nhau được sử dụng trong xe tải khai thác mỏ và xe chuyên dụng. Các mẫu này làm nổi bật hiệu quả độ chính xác của vị trí lỗ, chất lượng cạnh đột và tính toàn vẹn cấu trúc tổng thể, cung cấp cho khách hàng và người kiểm tra một hình ảnh trực quan rõ ràng về khả năng gia công của thiết bị.
Máy này là một đơn vị chuyên dụng cao được phát triển đặc biệt cho các hoạt động đột trên dầm dọc phẳng trong lĩnh vực ô tô. Nó chủ yếu được thiết kế để xử lý các dầm chính của xe tải và xe chuyên dụng, đảm bảo hình thành lỗ chính xác để đáp ứng các yêu cầu lắp ráp cấu trúc của các bộ phận chịu tải ô tô tùy chỉnh, hạng nặng này.
