Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Tối đa. chiều dài của nguyên liệu (m): | 14 | Lực đánh dấu (kN): | 1000 |
| Số nhóm ký tự: | 1 | Số ký tự: | 18 |
| Kích thước ký tự (mm): | 14*10*19 | Phạm vi khoảng cách chính xác (mm): | 50~220（Vô cấp） |

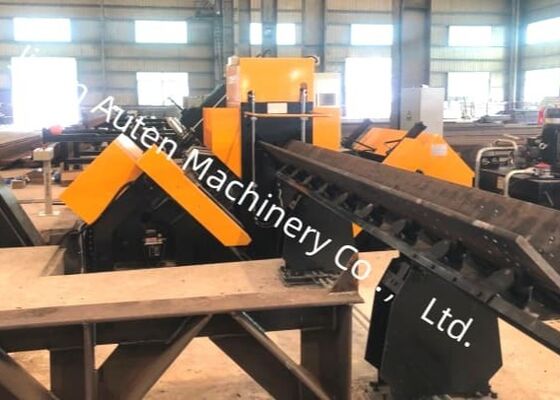

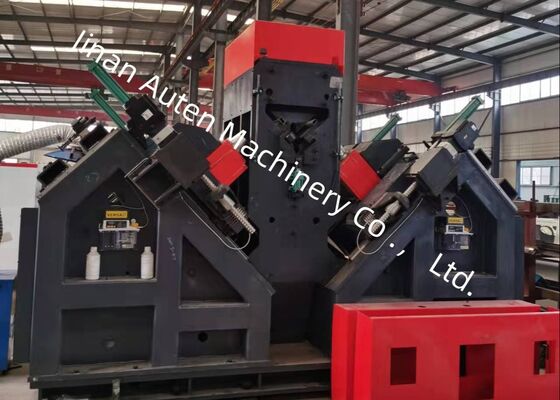

Tốc độ cấp liệu góc 40m / phút Máy khoan kim loại bằng thép Cnc Máy khoan 3 chiếc ở mỗi bên
Giới thiệu sản phẩm:
Dây chuyền máy khoan và đánh dấu góc CNC được thiết kế chuyên nghiệp để khoan và đánh dấu thép góc lớn, cường độ cao được sử dụng trong các tháp đường dây truyền tải. Hệ thống này đảm bảo khoan chính xác tất cả các lỗ trên thép góc, mang lại chất lượng lỗ vượt trội và độ chính xác về vị trí. Hơn nữa, nó nâng cao hiệu quả sản xuất đồng thời cung cấp mức độ tự động hóa cao.
Các thông số chính:
| Người mẫu | ADM2532 |
| Kích thước góc (mm) | 100×100×10~250×250×32 |
| Tối đa. chiều dài của khoảng trống (m) | 14 |
| Độ côn của trục khoan | BT40 |
| Tối đa. Đường kính khoan (mm) | Ф40 |
| Số lượng. mũi khoan ở mỗi bên (chiếc) | 3 (tổng cộng 6 ở cả hai bên) |
| Tốc độ quay trục chính tối đa (r/min) | 6000 |
| Tốc độ cắt tối đa của mũi khoan (m/phút) | 200 |
| trục CNC | 9 |
| Phạm vi dấu lùi (mm) | 50-220 (vô cấp) |
| Tối đa. tốc độ cho ăn góc (m / phút) | 40 |
| Lực đánh dấu (kN) | 1000/1200 |
| Số lượng. của nhóm nhân vật | 4 |
| Số lượng. nhân vật trong mỗi nhóm | 18 |
| Kích thước ký tự (mm) | 14×10×19 |
| Hệ thống làm mát mũi khoan | Làm mát bên trong khô nguyên tử hóa không khí |
| Chế độ lập trình | Phần mềm nâng cao hoặc lập trình hướng dẫn |
| Kích thước tổng thể (m) | 34×8×3 |
Tính năng sản phẩm:
1. Dây chuyền sản xuất được trang bị hệ thống nạp tự động, bao gồm kênh cấp liệu ngang, giá nạp quay và hệ thống dỡ hàng tự động, tất cả đều được hỗ trợ bởi cơ chế cấp liệu tiên tiến. Sự tích hợp này đảm bảo quy trình làm việc liên tục và hiệu quả cho tất cả các hoạt động khoan và dập thép trên thép góc. Toàn bộ quá trình hoàn toàn tự động, loại bỏ nhu cầu can thiệp thủ công và giảm đáng kể nhu cầu lao động đối với người vận hành.
2. Trục khoan được lắp trục chính xác BT40 của Đài Loan, kết hợp chất làm mát bên trong để nâng cao hiệu quả và độ chính xác khoan. Bộ phận khoan có sáu đầu khoan CNC, với ba đầu được đặt ở mỗi bên của thép góc. Đầu ở cả hai bên có khả năng khoan đồng thời các lỗ có đường kính giống nhau và khoảng cách nhất quán từ đầu trên của mặt bích thép góc.
3. Phần mềm cung cấp giao diện song ngữ tiếng Trung/tiếng Anh, đảm bảo điều hướng trực quan và trình bày rõ ràng các bản vẽ phôi.
4. Quy trình lập trình được sắp xếp hợp lý và hiệu quả; người dùng chỉ cần nhập kích thước phôi, đường kính lỗ, khoảng cách và số lượng để tự động tạo chương trình. Ngoài ra, phần mềm nâng cao CAD/CAM có thể được sử dụng để chuyển đổi tệp liền mạch. Hệ thống hoàn toàn tương thích với các tệp NC1 được tạo bởi phần mềm TEKLA.
5. Các bộ phận thủy lực, khí nén và điện thiết yếu có nguồn gốc từ các thương hiệu uy tín, hiệu suất cao để đảm bảo độ tin cậy vượt trội và tuổi thọ hoạt động kéo dài.
6. Hệ thống được trang bị tính năng tự chẩn đoán tích hợp, cho phép phát hiện lỗi và xử lý sự cố hiệu quả.
7. Có sẵn bộ phận cắt tùy chọn, có cơ chế cắt hai lưỡi được thiết kế để tối ưu hóa hiệu suất.
Những mẫu này đại diện cho một loạt các thông số kỹ thuật tiêu chuẩn và cấu hình lỗ của thép góc thường được sử dụng trong việc xây dựng các tháp đường dây truyền tải. Chúng hoạt động như một tài liệu tham khảo trực quan cho người dùng hoặc người kiểm tra tiềm năng để đánh giá hiệu suất chức năng của thiết bị, cung cấp các điểm chuẩn rõ ràng và có thể định lượng để đánh giá xem thiết bị có đáp ứng các tiêu chuẩn sản xuất cần thiết để chế tạo tháp đường dây hay không.
Trong quá trình xây dựng đường dây truyền tải điện áp siêu cao (UHV), nơi các tháp truyền tải phải chịu điều kiện thời tiết khắc nghiệt và tải trọng lớn, thiết bị này đóng vai trò quan trọng trong việc xử lý các thành phần thép góc tạo thành cấu trúc chịu tải chính của tháp. Nó thực hiện các hoạt động khoan và dập một cách hiệu quả trên thép góc được sử dụng trong thân tháp, tay đòn và các bộ phận kết cấu quan trọng khác, đảm bảo độ chính xác về kích thước và hiệu suất kết nối đáng tin cậy. Do đó, nó đóng một vai trò quan trọng trong việc duy trì tính toàn vẹn và ổn định về cấu trúc lâu dài của các tháp truyền tải trong suốt thời gian sử dụng của chúng.
