32x7x3m Kích thước tổng thể góc Profile Processing CNC Angle Iron Steel Tower Machine Line 3 CNC Axes

32x7x3m Kích thước tổng thể góc Profile Processing CNC Angle Iron Steel Tower Machine Line 3 CNC Axes

Sản phẩm giới thiệu:

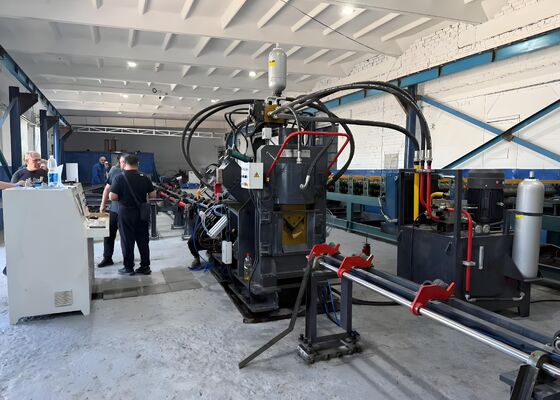

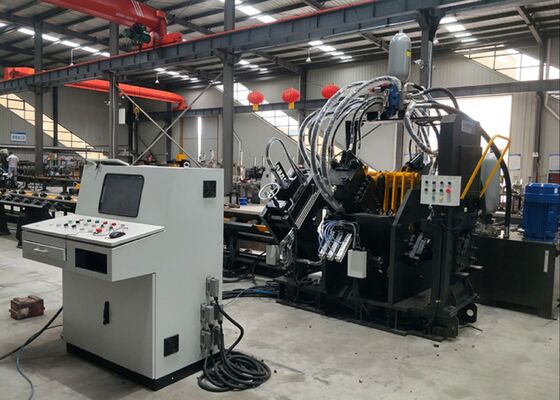

Dòng dây chuyền sản xuất đâm, đánh dấu và cắt góc CNC tốc độ cao JNC chủ yếu bao gồm đơn vị đâm, đơn vị đánh dấu, đơn vị cắt, máy vận chuyển ngang, máy vận chuyển xoay,máy vận chuyển cho ăn, vận chuyển tải, xe CNC, hệ thống thủy lực, hệ thống điện, hệ thống khí quyển và các thành phần thiết yếu khác.Được thiết kế đặc biệt để chế biến tự động thép góc trong sản xuất tháp, dây chuyền sản xuất này hoạt động hoàn toàn dưới điều khiển số, cung cấp hoạt động thân thiện với người dùng. Nó tạo điều kiện cho khả năng sản xuất tự động, chính xác cao, linh hoạt và quy mô lớn.

Các thông số sản phẩm:

Đặc điểm sản phẩm:

1Máy đâm sắt góc CNC được trang bị hai hoặc ba đơn vị đâm, mỗi đơn vị có khả năng chứa ba kích thước đâm khác nhau.Các đơn vị đâm này được điều khiển chính xác bằng điều khiển số (NC), đảm bảo vị trí đâm chính xác và điều chỉnh. Máy có khả năng sản xuất cả lỗ tròn và hình bầu dục. Với chức năng cấp và đâm tốc độ cao,nó làm tăng đáng kể hiệu quả sản xuấtĐối với thép góc 50 × 50 × 4mm, máy đạt được công suất sản xuất 9-10 tấn trong một ca tám giờ.

2. Đơn vị đánh dấu của máy đâm góc CNC được đặt trong một vỏ cứng và bền.cung cấp tính linh hoạt trong việc điều chỉnh vị trí đánh dấuNgoài ra, máy sử dụng phương pháp đánh dấu đĩa với 10 hàng, tự động chọn ký tự mà không cần phải nhập bằng tay, do đó cải thiện đáng kể hiệu quả đánh dấu.

3Máy cắt thanh góc CNC được trang bị một đơn vị cắt một lưỡi, nổi tiếng với sức mạnh cắt đặc biệt của nó.kết quả là bề mặt cắt sạch và mịn màng. Lớp lưỡi dao có thiết kế cửa mở, tạo điều kiện thay lưỡi nhanh chóng và an toàn.

4Bảng vật liệu ngang hiệu quả chuyển thanh góc sang giá vật liệu quay, được cung cấp bởi một động cơ và máy giảm.Hệ thống này đảm bảo vị trí an toàn của thanh góc trên máy vận chuyển cho việc chế biến thêm.

5. Phần làm việc được giữ vững và được cung cấp bởi một xe cộ cho ăn CNC, đảm bảo sự sắp xếp chính xác và vị trí chính xác.với phản hồi được cung cấp bởi một bộ mã hóa quang điện, hoạt động trong một hệ thống điều khiển vòng kín.

6. Máy đâm và đánh dấu kim loại thép góc CNC được cung cấp bởi một hệ thống thủy lực điều khiển các chức năng đâm, đánh dấu và cắt.Nó có một trạm thủy lực tốc độ cao được trang bị một bộ tích lũy, và các đường thủy lực sử dụng các kết nối kiểu ferrule, đảm bảo hiệu suất không rò rỉ trong khi đơn giản hóa bảo trì và thay thế.Các khối van thủy lực chính được cung cấp bởi thương hiệu có uy tín Atos, đảm bảo một hệ thống thủy lực đáng tin cậy và hiệu suất cao.

7Hệ thống làm mát của trạm thủy lực cung cấp nhiều tùy chọn, bao gồm làm mát bằng nước, làm mát bằng không khí hoặc làm mát bằng dầu.Sự linh hoạt này cho phép khách hàng chọn phương pháp làm mát phù hợp nhất dựa trên các yêu cầu hoạt động cụ thể của họ.

8Hệ thống điều khiển bao gồm một máy tính trên, PLC, động cơ servo, công tắc phát hiện bên ngoài, và các thành phần tích hợp khác.và hệ thống tự động tạo ra chương trình xử lý tương ứng. Nó hoàn toàn tương thích với các định dạng tệp như DXF, NC và các định dạng khác được tạo bởi phần mềm CAD.cung cấp một màn hình hiển thị trực quan và hoạt động hợp lýNó bao gồm các tính năng như hình ảnh đồ họa của mảnh, lưu trữ dữ liệu rộng rãi, theo dõi vị trí và thông báo báo lỗi.

Các mẫu này, đại diện cho các thông số kỹ thuật tiêu chuẩn và điều kiện chế biến chung trong ngành công nghiệp thép góc tháp, cho phép người dùng đánh giá trực tiếp chất lượng chế biến của thiết bị,độ chính xác, và chế tạo. Chúng phục vụ như một tham chiếu hữu hình để đánh giá hiệu suất của thiết bị và sự phù hợp của nó với các yêu cầu sản xuất cụ thể, do đó hỗ trợ thông tin,ra quyết định dựa trên dữ liệu cho các ứng dụng tiềm năng.

Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp phải chịu được điều kiện thời tiết khắc nghiệt và tải trọng nặng,thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần thép góc mà tạo thành khung cấu trúc chính của thápNó thực hiện hiệu quả khoan và đóng dấu các hoạt động trên thép góc được sử dụng cho tháp thân, cánh tay chéo và các yếu tố cấu trúc chính khác,đảm bảo kích thước chính xác và kết nối mạnh mẽ để duy trì sự ổn định và toàn vẹn tổng thể của các tháp.
