Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước phôi tối đa (mm): | 1500*800 | Tối đa. đường kính đục lỗ (mm): | Φ26 |
|---|---|---|---|
| Tối đa. đường kính khoan (mm): | Φ50 | Độ côn của trục khoan: | BT50 |
| Lực đấm (kN): | 1000/1200 | Lực đánh dấu (kN): | 800/1200 |
| Kích thước ký tự (mm): | 14*10*19 | Số lượng. tính cách: | 12 |

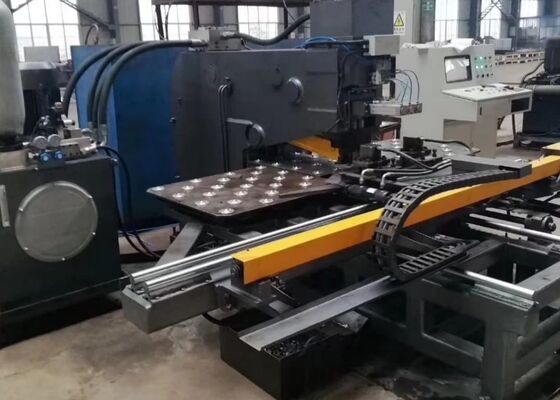

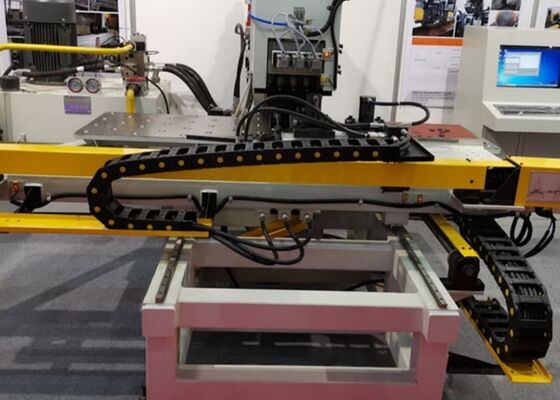

40mm Độ dày mảng khoan kết nối tháp CNC máy đâm mảng thủy lực 4 trạm đúc
Bảng giới thiệu sản phẩm:
Máy đục và khoan tấm CNC này được thiết kế tỉ mỉ cho ngành sản xuất tháp thép, cung cấp độ chính xác vượt trội trong đục, đánh dấu,và các quy trình khoan cho các thành phần tấm thépHơn nữa, nó cho thấy tính linh hoạt đáng chú ý, cho phép thực hiện các nhiệm vụ đâm, khoan và đánh dấu trên một loạt các bộ phận kim loại,do đó phù hợp với nhiều ứng dụng công nghiệp.
Cấu hình sản phẩm:
| Mô hình | BNHD120 | |
| Kích thước tối đa của phần làm việc (mm) | 1500*800 | |
| Chiều kính đâm tối đa (mm) | Φ26 | |
| Chuỗi đường kính khoan tối đa (mm) | Φ50 | |
| Taper của trục khoan | BT50 | |
| Độ dày tấm (mm) | Đánh đấm | 5️25 (Q235) |
| Khoan | 40 | |
| Lực đâm (kN) | 1000/1200 | |
| Lực đánh dấu (kN) | 800/1200 | |
| Khoảng cách tối thiểu giữa lỗ và cạnh tấm (mm) | Đánh đấm | 25 |
| Khoan | Tùy thuộc vào đường kính lỗ | |
| Kích thước ký tự ((mm) | 14*10*19 | |
| Tỷ lệ nhân vật | 12 | |
| Các trạm đúc | 4 | |
| Tốc độ cấp khoan (mm/min) | 0 ~ 5000 | |
| Động của trục khoan ((mm) | 350 | |
| Tốc độ xoay của trục khoan ((r/min) | 30 ~ 3000 | |
| Chế độ lập trình | Lập trình lệnh, phần mềm vẽ hoặc bố trí Auto CAD | |
| Tổng kích thước L*W*H (m) | 3.3*3.2*3 | |
Đặc điểm của sản phẩm:
1Máy đánh dấu và đánh dấu thép kênh CNC được xây dựng với khung hàn loại C mạnh mẽ, đảm bảo sự ổn định cấu trúc vượt trội và cung cấp không gian hoạt động rộng rãi.Nó được trang bị ba trạm chết, một trong số đó chỉ được chỉ định để đánh dấu, và có tính năng lập chỉ mục tự động giữa các trạm để tối ưu hóa hiệu quả quy trình làm việc.chứa nhiều loại đồ đạc khác nhauCác mảnh làm việc được đặt chắc chắn trên bàn làm việc mang quả cầu, cho phép xử lý trơn tru và dễ dàng.Di chuyển dọc theo cả hai trục X và Y được cung cấp bởi servo động cơ, với các ốc vít cao độ chính xác đảm bảo truyền chính xác, trong khi độ chính xác vị trí đâm được quản lý bởi bộ điều khiển logic có thể lập trình (PLC),cho phép tự động hóa hoàn toàn quá trình gia côngNgoài ra, hệ thống hỗ trợ lưu trữ, truy xuất và tái sử dụng các chương trình mảng làm việc, đảm bảo chu kỳ sản xuất hàng loạt không bị gián đoạn.
2Máy khoan thép CNC sử dụng công nghệ điều khiển số máy tính (CNC) tiên tiến, kết hợp với các hệ thống cho ăn chạy bằng động cơ servo,đảm bảo hiệu quả hoạt động đặc biệt và độ chính xác nhất quán trên một loạt các mảnh làm việc.
3Các thành phần chức năng quan trọng của máy được thiết kế với một thiết kế mô-đun, tăng cường sự dễ dàng của bảo trì và hợp lý hóa các quy trình sửa chữa.
4. Máy đánh dấu và đánh dấu tấm kim loại CNC kết hợp liền mạch các chức năng đánh dấu, đánh dấu và khoan thành một quy trình thống nhất, cung cấp khả năng đa năng trong một,chu kỳ hoạt động tích hợp.
5. Các mô-đun khoan được trang bị các tính năng thiết yếu như nhanh chóng cho ăn xuống, chính xác tiến trình gia công, và nhanh chóng thu hồi,cải thiện đáng kể hiệu quả hoạt động trong môi trường làm việc thực tế.
6Với một hệ thống phát hiện lỗi tự chẩn đoán tiên tiến, máy nhanh chóng phát hiện bất kỳ vấn đề hoạt động nào, tạo điều kiện bảo trì kịp thời và đảm bảo độ tin cậy sản xuất không bị gián đoạn.
7. Giao diện lập trình được thiết kế để dễ sử dụng: người vận hành có thể trực tiếp nhập đường kính lỗ, tọa độ vị trí và số lượng lô vào hệ thống điều khiển.hệ thống hoàn toàn tương thích với các chương trình được tạo ra bởi phần mềm lofting chuyên dụng và hỗ trợ chuyển đổi liền mạch của các tập tin CAD / CAM, đảm bảo thực hiện chương trình hiệu quả và không bị gián đoạn.
Chi tiết máy:
Hệ thống xử lý kim loại chuyên biệt này được thiết kế tỉ mỉ để thực hiện các hoạt động đâm, đánh dấu và khoan trên tấm thép trong lĩnh vực sản xuất thép tháp.Nó cung cấp độ chính xác gia công xuất sắcNgoài chức năng chính của nó trong ngành công nghiệp tháp thép, thiết bị thích nghi này luôn thực hiện đâm, khoan,và các hoạt động đánh dấu trên tấm kim loại cho một loạt các ứng dụng công nghiệpNó đảm bảo hiệu quả hoạt động vượt trội và chế biến chính xác các mảnh kim loại khác nhau, tối ưu hóa quy trình làm việc và nâng cao chất lượng sản phẩm trên các lĩnh vực công nghiệp khác nhau.
