Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Tối đa. chiều dài của nguyên liệu (m): | 14 | Lực đánh dấu (kN): | 1000 |
| Số nhóm ký tự: | 1 | Số ký tự: | 18 |
| Kích thước ký tự (mm): | 14*10*19 | Phạm vi khoảng cách chính xác (mm): | 50~220（Vô cấp） |
50-330mm Range Of Back Mark Cnc góc máy khoan Không khí atomization khô làm mát nội bộ
Sản phẩm giới thiệu:

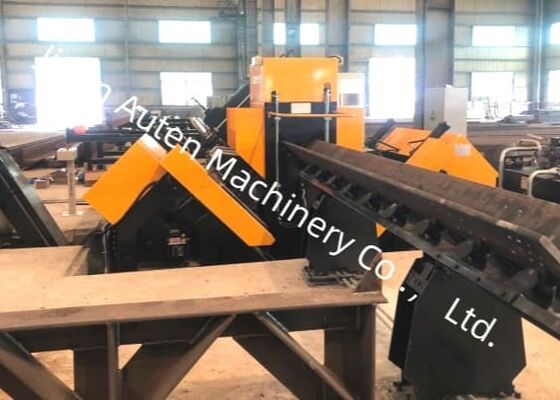

Đường máy khoan và đánh dấu góc CNC được thiết kế chuyên nghiệp để khoan và đánh dấu thép góc lớn, cường độ cao được sử dụng trong các tháp đường truyền.Hệ thống này đảm bảo khoan chính xác của tất cả các lỗ trong thép góc, mang lại chất lượng lỗ xuất sắc và độ chính xác vị trí.
Các thông số chính:
| Mô hình | ADM2532 |
| Kích thước góc (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| Chiều dài tối đa của chỗ trống (m) | 14 |
| Taper của trục khoan | BT2 |
| Chiều kính khoan tối đa (mm) | F40 |
| Số lượng khoan trên mỗi bên (phần) | 3 (6 tổng cộng ở cả hai bên) |
| Tốc độ xoay trục tối đa (r/min) | 6000 |
| Tốc độ cắt tối đa của khoan (m/min) | 200 |
| Các trục CNC | 9 |
| Phạm vi đánh dấu phía sau (mm) | 50-220 (không có bước) |
| Tốc độ cấp độ góc tối đa (m/min) | 40 |
| Lực đánh dấu (kN) | 1000/1200 |
| Số lượng nhóm ký tự | 4 |
| Số lượng nhân vật trong mỗi nhóm | 18 |
| Kích thước ký tự ((mm) | 14×10×19 |
| Hệ thống làm mát khoan | Không khí atomization khô làm mát nội bộ |
| Chế độ lập trình | Phần mềm nâng cao hoặc lập trình hướng dẫn |
| Kích thước tổng thể (m) | 34×8×3 |
Đặc điểm sản phẩm:
1Dòng sản xuất được trang bị một hệ thống tải tự động, bao gồm một kênh cho ăn theo chiều ngang, một giá đỡ tải xoay và một hệ thống tải tự động,cùng với một cơ chế cho ăn tiên tiến. Tất cả các hoạt động khoan và đánh dấu thép trên thép góc được tích hợp liền mạch vào một luồng công việc liên tục và hiệu quả.loại bỏ nhu cầu can thiệp bằng tay và giảm đáng kể nhu cầu lao động cho các nhà khai thác.

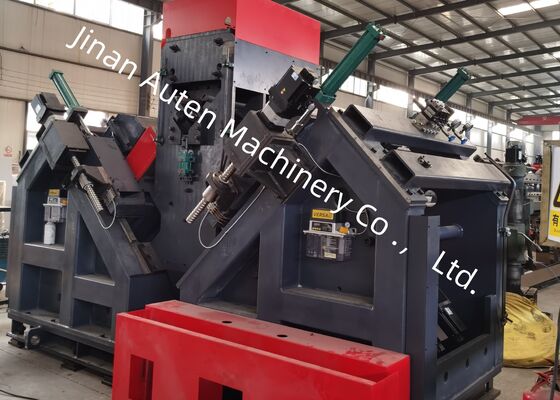

2. Vòng khoan được trang bị một Taiwan BT40 chính xác vòng (bao gồm chất làm mát bên trong), đảm bảo hiệu quả khoan vượt trội và độ chính xác.Đơn vị khoan được trang bị sáu đầu khoan CNC, với ba vị trí ở mỗi bên của thép góc.Các đầu trên cả hai bên có thể đồng thời khoan lỗ với đường kính giống hệt nhau và trong khoảng thời gian nhất quán từ các đầu trên của các vòm thép góc.
3Phần mềm có giao diện hai ngôn ngữ tiếng Trung / tiếng Anh, cung cấp điều hướng trực quan và hiển thị rõ ràng các bản vẽ mảnh làm việc.
4Quá trình lập trình là đơn giản và hiệu quả; người dùng được yêu cầu nhập kích thước mảnh, đường kính lỗ, khoảng cách và số lượng để tự động tạo ra chương trình.Hơn nữa, phần mềm CAD / CAM lofting có thể được sử dụng để chuyển đổi file liền mạch.
5Các thành phần thủy lực, khí và điện quan trọng được mua từ các thương hiệu có hiệu suất cao để đảm bảo độ tin cậy xuất sắc và tuổi thọ kéo dài.
6Hệ thống được trang bị một chức năng tự chẩn đoán tích hợp, cho phép xác định lỗi hiệu quả và khắc phục sự cố.
7. Đơn vị cắt được cung cấp như là một nâng cao tùy chọn, có một cơ chế cắt hai lưỡi được thiết kế để tối ưu hóa hiệu suất.
Các mẫu này minh họa một loạt các thông số kỹ thuật tiêu chuẩn và cấu hình lỗ của thép góc thường được sử dụng trong việc xây dựng các tháp đường truyền.Chúng phục vụ như một tài liệu tham khảo trực quan cho người sử dụng tương lai hoặc kiểm tra viên để đánh giá hiệu suất hoạt động của thiết bị, cung cấp các điểm chuẩn rõ ràng và có thể đo lường để xác định xem thiết bị có phù hợp với các tiêu chuẩn sản xuất yêu cầu cho sản xuất tháp đường truyền hay không.
Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp truyền tải chịu được điều kiện thời tiết khắc nghiệt và tải trọng đáng kể,thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần thép góc tạo thành các cấu trúc chịu tải lõi của thápNó thực hiện hiệu quả khoan và đóng dấu các hoạt động trên thép góc được sử dụng trong tháp thân, cánh tay chéo và các yếu tố cấu trúc thiết yếu khác,đảm bảo độ chính xác kích thước chính xác và hiệu suất kết nối đáng tin cậyKết quả là, nó góp phần đáng kể vào tính toàn vẹn cấu trúc và sự ổn định lâu dài của các tháp truyền tải trong suốt suốt cuộc đời hoạt động của chúng.
