2200/4300KN lực cắt CNC góc đâm cắt thép tháp dây chuyền sản xuất 18 chữ cái mỗi nhóm

2200/4300KN lực cắt CNC góc đâm cắt thép tháp dây chuyền sản xuất 18 chữ cái mỗi nhóm

Sản phẩm giới thiệu:

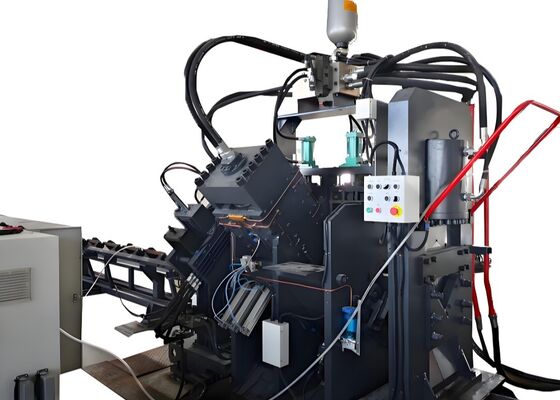

Dòng dây chuyền sản xuất đâm, đánh dấu và cắt góc CNC tốc độ cao JNC bao gồm chủ yếu là đơn vị đâm, đơn vị đánh dấu, đơn vị cắt, máy vận chuyển ngang, máy vận chuyển xoay,máy vận chuyển cho ăn, vận chuyển cước, cỗ máy CNC, hệ thống thủy lực, hệ thống điện, hệ thống khí quyển và các thành phần quan trọng khác.Được thiết kế đặc biệt cho chế biến tự động thép góc trong lĩnh vực sản xuất tháp, dây chuyền sản xuất này hoạt động dưới sự kiểm soát số đầy đủ, đảm bảo dễ sử dụng. Nó cho phép khả năng sản xuất tự động, chính xác cao, đa dạng và quy mô lớn.

Các thông số sản phẩm:

Đặc điểm sản phẩm:

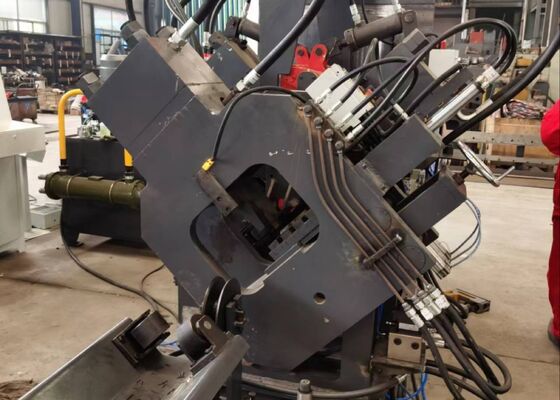

1Máy đâm sắt góc CNC được trang bị hai hoặc ba đơn vị đâm, mỗi đơn vị có khả năng chứa ba kích thước đâm khác nhau.Các đơn vị đâm này được điều khiển chính xác bằng điều khiển số (NC), đảm bảo điều chỉnh chính xác các vị trí đâm. Máy có thể sản xuất cả lỗ tròn và hình bầu dục. Với khả năng cho ăn và đâm tốc độ cao, nó cải thiện đáng kể hiệu quả sản xuất.Đối với thép góc 50×50×4mm, máy đạt được một công suất sản xuất 9-10 tấn trong một ca tám giờ.

2. Đơn vị đánh dấu của máy đâm góc CNC được đặt trong một vỏ chắc chắn và bền.cung cấp tính linh hoạt trong việc điều chỉnh vị trí đánh dấuHơn nữa, máy sử dụng phương pháp đánh dấu đĩa với 10 hàng, tự động chọn ký tự mà không cần phải nhập bằng tay, do đó cải thiện đáng kể hiệu quả đánh dấu.

3Máy cắt thanh góc CNC có một đơn vị cắt một lưỡi, được biết đến với sức mạnh cắt đặc biệt của nó.cung cấp một bề mặt cắt sạch và mịn. Lớp lưỡi dao được thiết kế với cấu trúc cửa mở, cho phép thay lưỡi nhanh chóng và an toàn.

4Bảng vật liệu ngang di chuyển hiệu quả thanh góc đến giá đỡ vật liệu quay, được điều khiển bởi một động cơ và máy giảm.Hệ thống này đảm bảo vị trí an toàn của thanh góc trên máy vận chuyển cho tiếp theo chế biến.

5. Phần làm việc được giữ an toàn và được cung cấp bởi một xe cộ cho ăn CNC, đảm bảo sự sắp xếp chính xác và vị trí chính xác.với phản hồi từ bộ mã hóa quang điện, hoạt động trong một hệ thống điều khiển vòng kín.

6. Máy đâm và đánh dấu kim loại thép góc CNC hoạt động thông qua một hệ thống thủy lực điều khiển các chức năng đâm, đánh dấu và cắt.Nó được trang bị một trạm thủy lực tốc độ cao có tích lũy, và các đường thủy lực sử dụng các kết nối kiểu ferrule, đảm bảo hoạt động chống rò rỉ và đơn giản hóa việc thay thế và bảo trì.Các khối van thủy lực chính được lấy từ thương hiệu Atos nổi tiếng, đảm bảo một hệ thống thủy lực đáng tin cậy và hiệu suất cao.

7Hệ thống làm mát của trạm thủy lực cung cấp nhiều tùy chọn, bao gồm làm mát bằng nước, làm mát bằng không khí hoặc làm mát bằng dầu.Sự linh hoạt này cho phép khách hàng lựa chọn phương pháp làm mát phù hợp nhất dựa trên nhu cầu hoạt động cụ thể của họ.

8Hệ thống điều khiển bao gồm một máy tính trên, PLC, servo motor, công tắc phát hiện bên ngoài, và các thành phần thiết yếu khác.và hệ thống tự động tạo ra chương trình xử lý tương ứng. Nó cũng tương thích với các định dạng tệp như DXF, NC và các định dạng khác được tạo bởi phần mềm CAD. Giao diện máy tính trên của máy tính là rất trực quan,cung cấp một màn hình hiển thị thân thiện với người dùng và hoạt động đơn giản. Nó hỗ trợ các tính năng như hình ảnh đồ họa của phần làm việc, lưu trữ dữ liệu rộng rãi, theo dõi dữ liệu vị trí và thông báo báo lỗi.

Những mẫu này, phản ánh các thông số kỹ thuật tiêu chuẩn và điều kiện chế biến điển hình trong ngành công nghiệp thép góc tháp, cho phép người dùng đánh giá trực tiếp chất lượng chế biến của thiết bị,độ chính xác, và nghề nghiệp. Chúng cung cấp một tiêu chuẩn hữu hình để đánh giá hiệu suất của thiết bị và sự phù hợp của nó với các nhu cầu sản xuất cụ thể, do đó tạo điều kiện thông tin,ra quyết định dựa trên dữ liệu cho các ứng dụng tiềm năng.

Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp phải chịu điều kiện thời tiết khắc nghiệt và tải trọng lớn,thiết bị này là rất cần thiết để xử lý các thành phần thép góc tạo thành khung cấu trúc chính của thápNó thực hiện hiệu quả các hoạt động khoan và đóng dấu trên thép góc được sử dụng cho các thân tháp, cánh tay chéo và các yếu tố cấu trúc quan trọng khác,đảm bảo kích thước chính xác và kết nối an toàn để duy trì sự ổn định và toàn vẹn tổng thể của các tháp.
