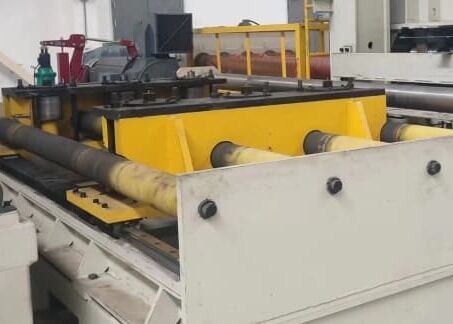

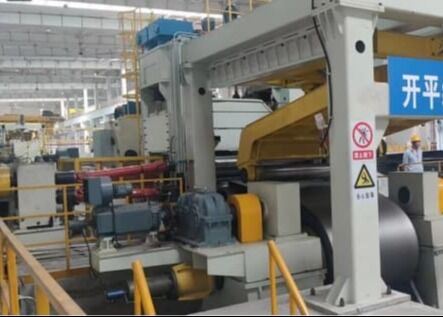

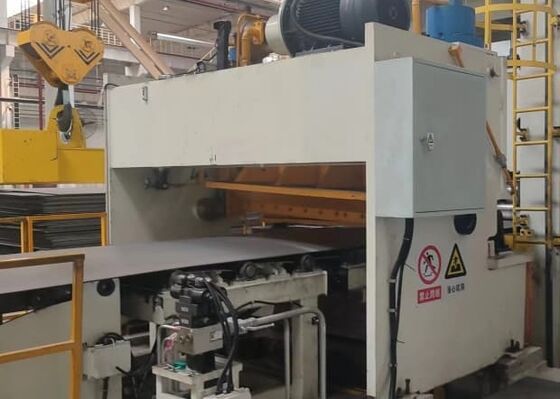

Đường dây sản xuất tấm 1520m/min Tốc độ mở cuộn Đường dây cắt ngang CNC 35tons Trọng lượng cuộn

Đường dây sản xuất tấm 1520m/min Tốc độ mở cuộn Đường dây cắt ngang CNC 35tons Trọng lượng cuộn

Tổng quan sản phẩm:

Tên dây chuyền sản xuất: dây chuyền sản xuất mở vòng, làm bằng và cắt tóc
Mô hình dây chuyền sản xuất: RFHJ1230×2500
Dòng sản xuất này được sử dụng để mở, làm bằng, cắt và xếp chồng các cuộn thép với độ dày 12-30mm và chiều rộng 800-2500mm.

Cấu hình sản phẩm

Dòng chảy quy trình như sau:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.

Cấu hình và chức năng của đơn vị

1. Máy cho ăn

Tổng quan: Thiết bị dẫn đầu được lắp đặt phía trên bộ tháo và hướng đầu cuộn thép vào máy thô với sự hợp tác của bộ tháo.Nó chủ yếu bao gồm 2 cuộn nén có động cơ, 1 đầu ép và 1 thiết bị trượt. Vòng cuộn áp suất, đầu áp suất và thiết bị trượt đều được lắp đặt trên khung.

Đầu vật liệu được nhấn chặt chẽ trước khi mở vòng để ngăn chặn đầu tấm bị kéo trở lại khi cắt băng dây đai.Chiều dài của đĩa cho ăn có thể được mở rộng và thu hẹp để thích nghi với đường kính cuộn khác nhau. Nền tảng cho ăn được điều khiển bởi một xi lanh dầu và có thể lắc lên và xuống.

Máy cuộn áp suất được nâng và hạ bằng xi lanh thủy lực, và tốc độ nâng được điều chỉnh bằng van đẩy; đầu áp suất được nâng và hạ bằng xi lanh thủy lực;Thiết bị trượt được nâng lên và kính thiên văn bằng xi lanh thủy lựcMỗi xi lanh được trang bị một van duy nhất được điều khiển bằng thủy lực để duy trì áp suất để ngăn chặn xi lanh trượt xuống và rò rỉ bên trong van.

Thành phần: (1) Cầm nén (2) Thiết bị cuộn áp suất (3) Bàn ăn

Thông số kỹ thuật
Hình thức: động cơ hoàn toàn thủy lực
Số lượng: 1 bộ
Các bộ phận chính vật liệu:Bảng thép khung: hàn hồ sơ
Thép thiết bị trượt: hàn hồ sơ tấm
Thiết bị đầu xẻo tấm thép: hàn hồ sơ

Các thông số kỹ thuật:

2. Chế độ cho ăn bằng chuốc lăn đôi

a. Tổng quan: Máy này chủ yếu bao gồm phần khung, phần cuộn, phần truyền chính và phần nâng xi lanh dầu.

(1) Phần giá đỡ
Khung sử dụng cấu trúc tấm thép hàn tổng thể, kết hợp cơ bản phần cuộn, phần nâng và phần khung.Nó có cấu trúc hợp lý và dễ cài đặt và bảo trìThiết kế tối ưu hóa máy tính được sử dụng để đảm bảo sức mạnh, độ cứng, độ chính xác và các yêu cầu hiệu suất khác của máy công cụ, đáp ứng nhu cầu điều chỉnh của tấm,và trải qua điều trị lão hóa nhiệt sau khi hàn.

(2) Phần cuộn
Bộ phận cuộn bao gồm 2 bộ cuộn cuộn, và mỗi bộ cuộn cuộn được sắp xếp lên và xuống theo cách sắp xếp để tạo điều kiện cho việc cho ăn tấm hướng dẫn,và áp dụng chế độ lái xe đầy đủ.

Vật liệu của con lăn là 42CrMo. Nó là một loại rèn. Sau khi xoắn thô và bán hoàn thiện, nó được dập tắt và làm nóng đến HB250-300, bề mặt dập tắt và sau đó nghiền mịn.Độ cứng là HRC55 ~ 60, và độ mịn là 0.8. Các vòng bi của cuộn công việc đều tự sắp xếp và có khả năng chịu tải cao. Các vòng bi có ma sát thấp và tuổi thọ dài. Quá trình chế biến cuộn công việc là:rèn → xoắn thô → dập và làm nóng → xoắn mịn → nghiền thô → nghiền bề mặt → thẳng → nghiền thô → nghiền mịnSau khi cuộn công việc đã được kiểm tra nghiêm ngặt, báo cáo kiểm tra vật liệu, báo cáo kiểm tra xử lý nhiệt, báo cáo kiểm tra phát hiện lỗi, v.v. sẽ được cung cấp cho người dùng!

(3) Phần truyền tải chính
Phần truyền chính được điều khiển bởi động cơ DC thông qua bộ giảm, vỏ chuyển và nối phổ quát để điều khiển cuộn làm bằng.Các nối phổ quát đạt được mục đích của kết nối ở các vị trí khác nhau và các chuyển động nâng hàng trên của cuộn. Máy giảm và trường hợp chuyển đổi cả hai áp dụng truyền số.

b. Thông số kỹ thuật
Số lượng: 1 đơn vị
Tốc độ san bằng: 10 ̊25m/min
Chiều kính cuộn: φ380
Vật liệu cuộn: 42CrMo
Số lượng: 4 chiếc
Động cơ DC: 1 bộ cho hệ thống truyền động cuộn làm bằng

Năng lượng: 110kw

3. Máy xếp bằng 11 cuộn
a. Tổng quan: Máy này bao gồm một bộ cuộn rùa và mười một cuộn làm bằng. Nó chủ yếu bao gồm một phần khung, một phần cuộn công việc, một phần ép, một phần truyền tải,một phần bôi trơn dầu khô, một thiết bị đo độ di chuyển hiển thị kỹ thuật số, v.v. Máy này có cấu trúc hợp lý, hoạt động thuận tiện và bảo trì dễ dàng.
(1) Phần giá đỡ
Phần khung là nền tảng của máy làm mực này. Nó áp dụng cấu trúc phân chia kiểu khung, bao gồm khung bên trái và bên phải, vạch cuối và vạch kết nối.Mỗi phần là một tấm thép cấu trúc hànCác cột buộc được đặt trong khung bên trái và bên phải để kết nối các chùm cuối và duy trì lực kéo trước thích hợp để đảm bảo rằng chúng có thể chịu được lực làm bằng trong quá trình làm việc.Toàn bộ phần khung có một hình dạng mới lạ và đẹp và thanh lịch.
(2) Phần cuộn làm việc
Phần cuộn làm việc là phần cốt lõi của máy làm bằng này. Nó chủ yếu bao gồm một cặp cuộn kéo và năm cuộn làm bằng.có thể kéo hiệu quả vật liệu tấm và ngăn ngừa trượt; con lăn làm bằng áp dụng nguyên tắc hoạt động của nhiều lăn làm bằng.Các vật liệu tấm được biến dạng nhiều lần trong hướng về phía trước và ngược ở giữa cuộn làm bằng để loại bỏ căng thẳng bên trong và làm bằng vật liệu. mục tiêu của. Vòng lăn làm bằng thép cuộn (60CrMoV), đã được thắt và làm nguội bề mặt. Nó có những lợi thế về độ cứng tốt, độ cứng cao (HRC62-64), và chống mòn,do đó đảm bảo độ chính xác của mảng kim loại.
