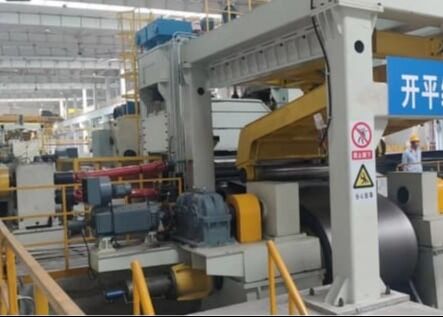

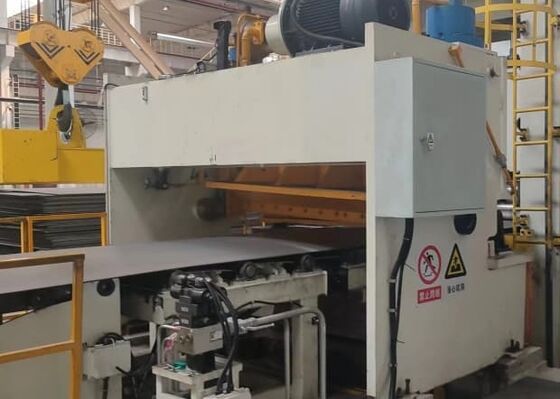

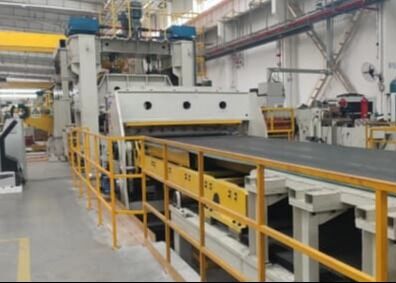

Mô hình RFHJ2-30x2500 Đường phẳng và cắt râu của tấm không cuộn 12 30 mm Độ dày tấm

Mô hình RFHJ2-30x2500 Đường phẳng và cắt râu của tấm không cuộn 12 30 mm Độ dày tấm

Tổng quan sản phẩm:

Tên dây chuyền sản xuất: dây chuyền sản xuất mở vòng, làm bằng và cắt tóc
Mô hình dây chuyền sản xuất: RFHJ1230×2500
Dòng sản xuất này được sử dụng để mở, làm bằng, cắt và xếp chồng các cuộn thép với độ dày 12-30mm và chiều rộng 800-2500mm.

Cấu hình sản phẩm

Dòng chảy quy trình như sau:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Cấu hình và chức năng của đơn vị

Thép cuộn lưng

Tổng quan: Chiếc lưng xe có hình dạng V và được lắp đặt ở cả hai bên của hố trên xe tải.Nó được sử dụng để lưu trữ cuộn dây thép để được xử lý mà không cần điệnXe tải có thể trực tiếp nâng các cuộn dây thép từ lưng cuộn dây thép để tải.

Thông số kỹ thuật

2. Xe tải

a. Tổng quan: Sử dụng chuyển động điện và nâng thủy lực. Trọng lượng tải là 35 tấn. Xe tải được sử dụng để tải bộ gỡ cuộn,và các con lăn đôi trên đỉnh xe ô tô tạo thành một cấu trúc hình chữ "V". Nó chủ yếu bao gồm một khung gầm, một xi lanh thủy lực, một khung hỗ trợ và 2 trục bánh xe. Khi tải, hệ thống lái động cơ giảm tốc lái xe để di chuyển dọc theo đường ray,và sau đó được nâng lên bởi xi lanh thủy lực để nâng cuộn dây đến chiều cao cần thiết, đó là vị trí trung tâm của nòng trục uncoiler. Sau khi cuộn dây được thắt chặt, xi lanh được hạ xuống và xe tải trở lại vị trí ban đầu. Sức mạnh động cơ của xe tải là 4KW;các dây cáp và đường ống dầu được bảo vệ bằng các chuỗi hỗ trợ.

b. Thông số kỹ thuật
Hình thức: Đi bộ điện, nâng thủy lực
Số lượng: 1 đơn vị
Vật liệu các bộ phận chính:
Chế độ hỗ trợ vật liệu, tấm xe: hàn tấm thép
trục bánh: 40Cr thắt
Lốp: 45 điều trị dập tắt HRC45 ̇50
Ống bôi trơn: bôi trơn tập trung thủ công

Các thông số kỹ thuật:

3. Uncoiler

a. Tổng quan: Máy mở cuộn là một thiết bị được sử dụng để đặt các cuộn thép và mở chúng ra. Máy mở cuộn có cấu trúc đối xứng bên trái-bên phải bao gồm 2 bộ trống mở rộng và co lại thủy lực,2 bộ chuyển động thủy lực, 2 bộ cơ sở máy, và 2 bộ hệ thống truyền tải. trống bao gồm một trục hỗ trợ, một chỗ ngồi trượt hình nêm, bốn tấm vòm lồng vào chỗ ngồi trượt hình nêm,và một xi lanh thủy lực quayCác xi lanh thủy lực được cố định ở phía sau của trục hỗ trợ và xoay cùng nhau, và thanh tie của nó chạy qua trục hỗ trợ và được kết nối với chỗ ngồi trượt hình ốc.Các thanh kéo đẩy và kéo ghế trượt hình nêm trượt để trượt, và tấm cung mở rộng và thu hẹp trống dưới tác động của nêm nghiêng.Hệ thống mở rộng và co lại có duy trì áp suất một chiều được điều khiển thủy lực để ngăn ngừa rò rỉ van bên trong và đảm bảo hiệu quả lực căng của ống dẫn. Vòng xoắn được điều khiển để xoay bởi một động cơ thông qua một máy giảm, và có thể xoay về phía trước và ngược.
Máy mở cuộn cung cấp sức mạnh chính cho người dẫn cuộn thép và tạo ra căng thẳng ngược trong quá trình hoạt động tự động, làm cho dây chuyền sản xuất hoạt động trơn tru và đáng tin cậy.

Thành phần: (1) Cơ sở máy (2) Động cơ và máy giảm tốc (3) Cầm di động (4) Trương (có thể mở rộng) (5) Hệ thống mở rộng và co lại thủy lực (6) Hệ thống di chuyển thủy lực

b. Thông số kỹ thuật
Hình thức: mở rộng và co thắt thủy lực hai đầu (hai bước Ф762mm, Ф950mm)
Số lượng: 1 đơn vị
Vật liệu các bộ phận chính:
Bụi hỗ trợ mở rộng và co thắt: các bộ phận cấu trúc thép
Khung, cơ sở: các bộ phận hàn bằng tấm thép
Vòng xoắn: 40Cr thắt
Cây đinh: 40Cr thắt và tắt
