Bảng giới thiệu sản phẩm

Mặt trời Bracket đâm và hình thành dây chuyền sản xuất tự động có thể đạt được ban đầu một tấm của nhiều quy trình, không bị gián đoạn sản xuất, đặt uncoiling, làm bằng, đâm, hình thành,cắt tóc trong một sản xuất liên tục, do đó, các sản phẩm xuất hiện tiêu chuẩn, đâm cài đặt nhất quán là dễ dàng.dễ vận hành và sử dụng ít lao động.

Cấu hình sản phẩm

Lưu ý: Các bản vẽ loại tấm phải được ký và xác nhận bởi người mua và người bán.

Quá trình sản xuất

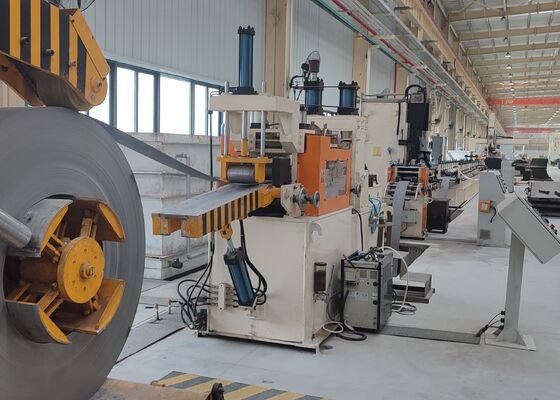

Dòng sản xuất được thực hiện theo quy trình công nghệ sau đây: Uncoiling→Lowing Servo Feeding→Punching→Cold Forming→Hydraulic Shear→Discharging

Cấu hình và chức năng của đơn vị

Máy cắt tóc thủy lực 1 bộ

Mục đích: Nó cắt các bộ phận đúc đến một chiều dài nhất định.
Cấu trúc: Các thành phần chính bao gồm khung cắt, cắt chết, hệ thống thủy lực và các thành phần khác.

Công cụ cắt: tổng cộng 3 bộ
Vật liệu dao: Cr12MoV (sự cứng sau khi dập là HRC58 ~ 62)

Hệ thống thủy lực 1 bộ

Ứng dụng: Cung cấp năng lượng cho máy đâm và máy cắt.
Cấu trúc: Cấu trúc kết hợp của máy bơm và tích lũy được áp dụng, và tốc độ của hành động đâm và cắt là nhanh, cải thiện tốc độ của dây chuyền sản xuất.Máy làm mát bằng không khí được sử dụng để phân tán nhiệt để đáp ứng các yêu cầu sản xuất dưới tải trọng cao và nhiệt độ cao hơnHệ thống thủy lực là một hệ thống thủy lực nhanh, phù hợp với các dây chuyền sản xuất nén lạnh tốc độ cao, cuộn lỗ và cắt.Các thành phần thủy lực chính áp dụng sản phẩm Bắc Kinh Huade.

Các thành phần chính là: bơm dầu, động cơ, van thủy lực, van điện tử, bộ lọc và bể dầu thủy lực.
Hệ thống thủy lực sử dụng bộ lọc, và độ sạch của dầu được đảm bảo là lớp 6-8.

Áp lực hệ thống thủy lực: 22Kpa
Năng lượng hệ thống thủy lực: 15kw

Đơn vị điều khiển điện 1 bộ

Toàn bộ dòng áp dụng chế độ điều khiển người máy kết hợp PLC và màn hình cảm ứng. Các thông số kỹ thuật, số lượng và các thông số hệ thống của các bộ phận có thể được đặt thông qua màn hình cảm ứng.Nhiều bộ hướng dẫn hoạt động có thể được lưu trữ cùng một lúc. mức độ tự động hóa cao. Nó có chức năng báo động trong trường hợp có bất thường trong dây chuyền sản xuất,và hoạt động của toàn bộ dây chuyền sản xuất có thể được theo dõi thông qua hệ thống kiểm soát. Sau khi tắt điện hoặc trạng thái bất thường tắt, nó có thể tiếp tục xử lý theo các thông số làm việc được đặt trước đó.

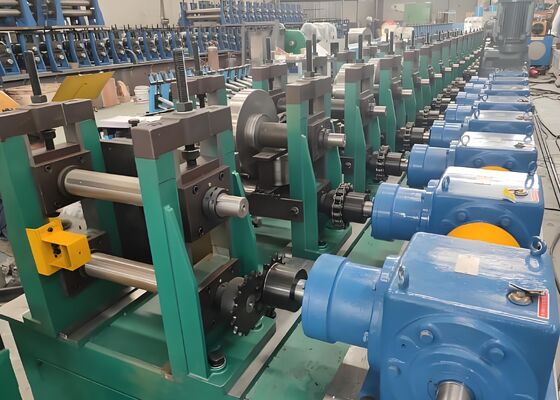

Máy tạo cuộn 1 bộ

Ứng dụng: Nó được sử dụng để làm cho hình dạng tấm hoàn thành mong muốn thành hình dạng giao diện cuối cùng mong muốn thông qua quá trình uốn cong cuộn.
Khi thay thế các sản phẩm với các thông số kỹ thuật khác nhau, chỉ cần thay thế một phần của thiết bị ngăn cách.

Cấu trúc: Đơn vị hình thành áp dụng một giá đỡ độc lập (chế độ theo phong cách torii). Động cơ, truyền động cơ giảm. Vòng xoáy hình thành được thiết kế bởi phần mềm chuyên nghiệp.Vật liệu được làm bằng thép cao cấp Cr12. Độ cứng sau khi dập là HRC58 ~ 62. bề mặt của cuộn được đánh bóng sau khi hoàn thành. Cuộn có độ chính xác cao và tuổi thọ dài.
Cánh dưới được điều khiển, và các trục trên và dưới sử dụng bánh răng đồng bộ cho các đường đi cần thiết.
Các hạt bên ngoài của đường cung là tay trái (cánh dưới) và tay phải (cánh trên).
