Mô hình BPF250 Đường dây sản xuất CNC đâm nắp mặt trời để tạo thép carbon thấp cán nóng

Mô hình BPF250 Đường dây sản xuất CNC đâm nắp mặt trời để tạo thép carbon thấp cán nóng

Bảng giới thiệu sản phẩm

Mặt trời Bracket đâm và hình thành dây chuyền sản xuất tự động có thể đạt được ban đầu một tấm của nhiều quy trình, không bị gián đoạn sản xuất, đặt uncoiling, làm bằng, đâm, hình thành,cắt tóc trong một sản xuất liên tục, do đó, các sản phẩm xuất hiện tiêu chuẩn, đâm cài đặt nhất quán là dễ dàng.dễ vận hành và sử dụng ít lao động.

Cấu hình sản phẩm

Lưu ý: Các bản vẽ loại tấm phải được ký và xác nhận bởi người mua và người bán.

Quá trình sản xuất

Dòng sản xuất được thực hiện theo quy trình công nghệ sau đây: Uncoiling→Lowing Servo Feeding→Punching→Cold Forming→Hydraulic Shear→Discharging

Cấu hình và chức năng của đơn vị

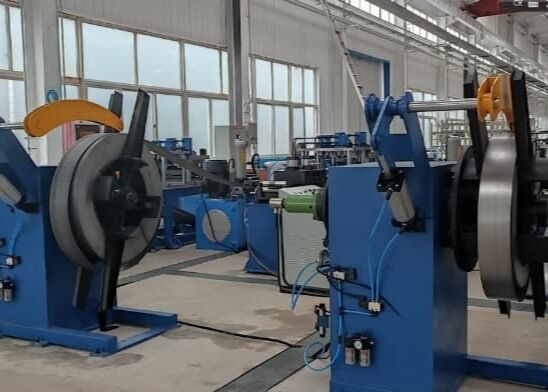

Máy mở cuộn

Unwinding: Máy ở chế độ đầu duy nhất.
Cấu trúc căng là loại thanh kết nối và trạng thái hoạt động ổn định và đáng tin cậy.
Máy mở cuộn được trang bị thiết bị phanh khí.
Để ngăn chặn vật liệu thả ra trong quá trình mở vòng, máy mở vòng được trang bị cánh tay ép khí để đảm bảo an toàn cho người vận hành.
Máy mở cuộn cũng có 4 phao để ngăn chặn cuộn bị sai hoặc mở cuộn.

Máy cấp độ servo 1 bộ

Sử dụng: Nạp vật liệu tấm theo chiều dài bước thực tế cần thiết để đâm, và có thể đặt nhiều nhóm tham số cho ăn cùng một lúc, thuận tiện và nhanh chóng.Độ chính xác cho ăn là chính xác mà không cần dung nạp tích lũy.
Máy cho ăn servo chứa 1 cặp cuộn cho ăn, sử dụng nén xuân và nới lỏng khí.
Cấu trúc: bao gồm khung, hệ thống ép và hệ thống dẫn động servo

Một máy đấm (bao gồm đấm mat)

Ứng dụng: Sử dụng máy ép thủy lực đặc biệt 80T, vị trí đâm có thể được điều chỉnh dọc theo chiều rộng của vật liệu và có đặc điểm cấu trúc hợp lý,tuổi thọ dài và điều chỉnh thuận tiện.

Hệ thống thủy lực được trang bị với máy đâm này được phát triển đặc biệt cho máy đâm đa trạm. Máy thủy lực áp dụng phương pháp điều khiển của máy bơm và tích lũy,và sử dụng một mô-đun điều khiển thủy lực đặc biệt, có đặc điểm của tốc độ đâm nhanh và tiếng ồn thấp, và được trang bị bộ sưởi làm mát để phân tán nhiệt để đáp ứng nhu cầu sản xuất liên tục.(Hệ thống thủy lực này đã được sử dụng thành công trong nhiều dây chuyền sản xuất)

Cấu trúc: Mô hình máy in thủy lực khung hàn tấm thép được áp dụng, kinh tế và áp dụng, và tốc độ nhanh.Khoảng cách đâm có thể được điều chỉnh theo hướng ngang của tấm, và khoảng cách đâm có thể được thay đổi thông qua hệ thống điều khiển điện.

Đánh đấm: 1 bộ 8 lỗ hình chiều dài 11x30 được đánh đấm cùng một lúc.

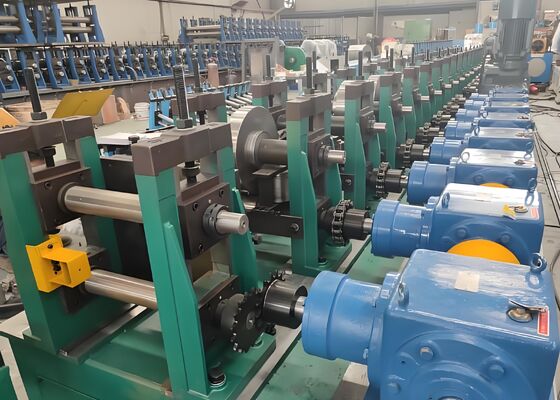

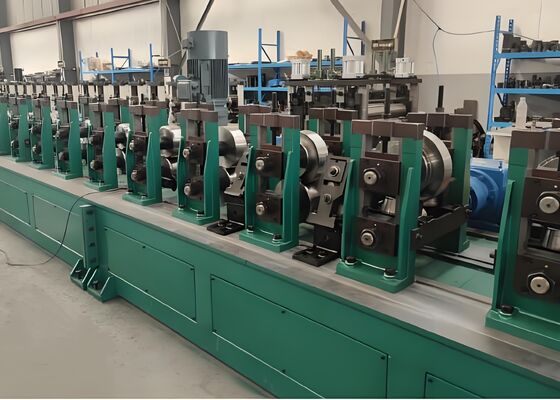

Máy tạo cuộn 1 bộ

Ứng dụng: Nó được sử dụng để làm cho hình dạng tấm hoàn thành mong muốn thành hình dạng giao diện cuối cùng mong muốn thông qua quá trình uốn cong cuộn.
Khi thay thế các sản phẩm với các thông số kỹ thuật khác nhau, chỉ cần thay thế một phần của thiết bị ngăn cách.

Cấu trúc: Đơn vị hình thành áp dụng một giá đỡ độc lập (chế độ theo phong cách torii). Động cơ, truyền động cơ giảm. Vòng xoáy hình thành được thiết kế bởi phần mềm chuyên nghiệp.Vật liệu được làm bằng thép cao cấp Cr12. Độ cứng sau khi dập là HRC58 ~ 62. bề mặt của cuộn được đánh bóng sau khi hoàn thành. Cuộn có độ chính xác cao và tuổi thọ dài.
Cánh dưới được điều khiển, và các trục trên và dưới sử dụng bánh răng đồng bộ cho các đường đi cần thiết.
Các hạt bên ngoài của đường cung là tay trái (cánh dưới) và tay phải (cánh trên).
