Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước phôi tối đa (mm): | 1500*800 | Tối đa. Đường kính đấm (mm): | 26 |
|---|---|---|---|
| Tối đa. Đường kính khoan (mm): | Φ50 | Taper của trục khoan: | BT50 |
| Lực đấm (KN): | 1000/1200 | Lực đánh dấu (KN): | 800/1200 |
| Kích thước ký tự (mm): | 14*10*19 | Số lượng. tính cách: | 12 |
| Làm nổi bật: | CNC hydraulic punching machine for power transmission,automatic CNC plate punching machine,hydraulic punching machine for tower connection plates |
||

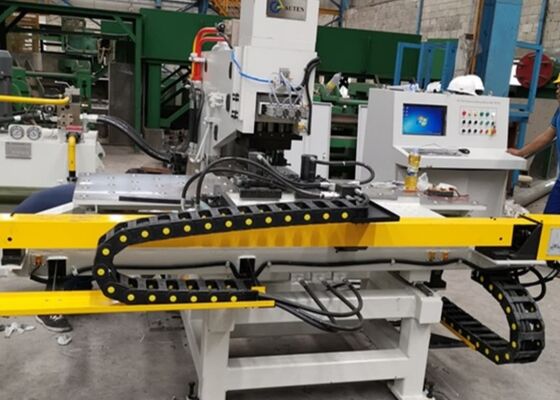

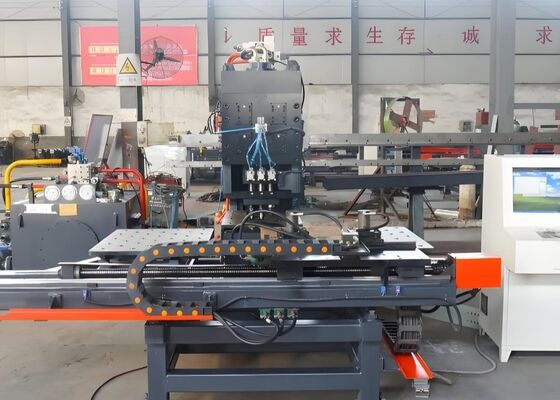

Máy đột dập thủy lực CNC tự động cho tấm nối tháp đường dây truyền tải điện
Giới thiệu sản phẩm:
Máy đột và khoan tấm CNC này được thiết kế tỉ mỉ cho ngành sản xuất tháp thép, cung cấp độ chính xác vượt trội trong các hoạt động đột, đánh dấu và khoan cho các bộ phận tấm thép. Hơn nữa, nó thể hiện tính linh hoạt đáng kể, cho phép thực hiện các tác vụ đột, khoan và đánh dấu trên nhiều loại bộ phận kim loại, phục vụ cho nhiều ứng dụng công nghiệp.
Cấu hình sản phẩm:
| Kích thước tối đa của phôi (mm) | 1500*800 | |
| Đường kính đột tối đa (mm) | Φ26 | |
| Đường kính khoan tối đa (mm) | Φ50 | |
| Độ côn của trục khoan | BT50 | |
| Độ dày tấm (mm) | Đột | 5～25 (Q235) |
| Khoan | 40 | |
| Lực đột (kN) | 1000/1200 | |
| Lực đánh dấu (kN) | 800/1200 | |
| Khoảng cách tối thiểu giữa lỗ và mép tấm (mm) | Đột | 25 |
| Khoan | Phụ thuộc vào đường kính lỗ | |
| Kích thước ký tự (mm) | 14*10*19 | |
| Số lượng ký tự | 12 | |
| Vị trí khuôn | 4 | |
| Tốc độ nạp của khoan (mm/phút) | 0~5000 | |
| Hành trình của trục khoan (mm) | 350 | |
| Tốc độ quay của trục khoan (vòng/phút) | 30~3000 | |
| Chế độ lập trình | Lập trình lệnh, phần mềm vẽ hoặc bố cục Auto CAD | |
| Kích thước tổng thể D*R*C (m) | 3.3*3.2*3 | |
Tính năng sản phẩm:
1. Máy đột và đánh dấu thép kênh CNC được chế tạo với khung hàn loại C chắc chắn, đảm bảo độ bền kết cấu vượt trội và cung cấp không gian rộng rãi cho các hoạt động. Nó được trang bị ba vị trí khuôn, một trong số đó chỉ dành riêng cho việc đánh dấu và hỗ trợ lập chỉ mục tự động giữa các vị trí để tối ưu hóa hiệu quả công việc. Hệ thống kẹp có khả năng thích ứng cao, có khả năng xử lý nhiều loại phôi, với vách ngăn tham chiếu bằng không để đảm bảo căn chỉnh chính xác. Phôi được định vị chắc chắn trên bàn làm việc có ổ bi, cho phép xử lý trơn tru và dễ dàng. Chuyển động dọc theo trục X và Y được cung cấp bởi động cơ servo, với truyền động chính xác thông qua vít me bi có độ chính xác cao, trong khi độ chính xác vị trí đột được quản lý bởi Bộ điều khiển logic khả trình (PLC), cho phép tự động hóa hoàn toàn quy trình gia công. Hệ thống cũng cho phép lưu trữ, truy xuất và tái sử dụng các chương trình phôi, hỗ trợ các chu kỳ sản xuất hàng loạt liền mạch.
2. Máy khoan thép CNC sử dụng công nghệ Điều khiển số bằng máy tính (CNC) tiên tiến kết hợp với hệ thống nạp được điều khiển bằng động cơ servo, mang lại hiệu quả hoạt động vượt trội và độ chính xác nhất quán trên nhiều loại phôi.
3. Các thành phần chức năng cốt lõi của máy được thiết kế theo phương pháp mô-đun, tăng cường khả năng bảo trì và hợp lý hóa các quy trình sửa chữa.
4. Máy đột và đánh dấu tấm kim loại CNC kết hợp các hoạt động đột, đánh dấu và khoan thành một quy trình thống nhất, cung cấp các khả năng linh hoạt trong một chu kỳ hoạt động duy nhất.
5. Mô-đun khoan kết hợp các tính năng thiết yếu như nạp xuống nhanh, tiến dao gia công chính xác và rút lại nhanh chóng, cải thiện đáng kể hiệu quả hoạt động trong môi trường làm việc thực tế.
6. Với hệ thống phát hiện lỗi tự chẩn đoán tiên tiến, máy nhanh chóng xác định mọi sự cố hoạt động, cho phép các hành động bảo trì kịp thời và đảm bảo độ tin cậy sản xuất liên tục.
7. Quá trình lập trình được thiết kế tập trung vào tính dễ sử dụng: người vận hành có thể trực tiếp nhập đường kính lỗ, tọa độ vị trí và số lượng lô vào hệ thống điều khiển. Ngoài ra, hệ thống hoàn toàn tương thích với các chương trình được tạo bởi phần mềm lofting chuyên dụng và hỗ trợ chuyển đổi trực tiếp các tệp CAD/CAM, đảm bảo thực hiện chương trình trơn tru và hiệu quả.

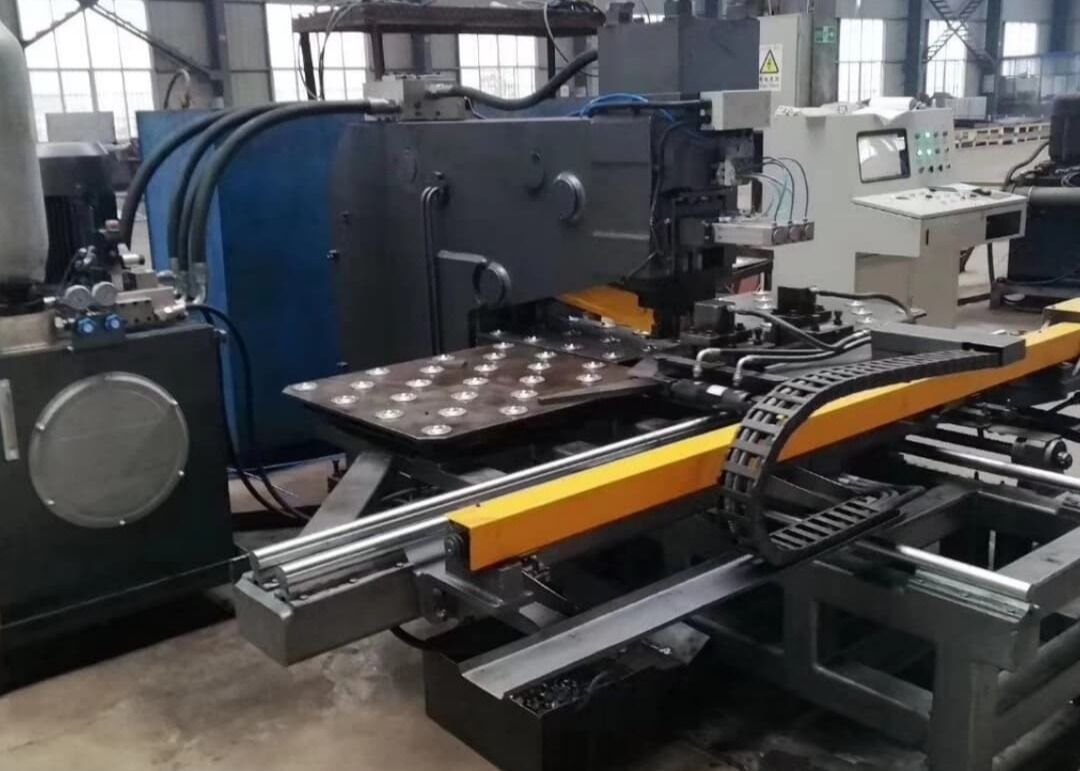

Chi tiết máy:
Hệ thống gia công kim loại chuyên dụng này được thiết kế tỉ mỉ để thực hiện các hoạt động đột, đánh dấu và khoan trên các tấm thép trong ngành sản xuất tháp thép. Nó mang lại độ chính xác gia công vượt trội, tuân thủ các yêu cầu về dung sai và hoàn thiện bề mặt nghiêm ngặt. Ngoài vai trò chính trong lĩnh vực tháp thép, thiết bị có khả năng thích ứng cao này liên tục thực hiện các tác vụ đột, khoan và đánh dấu cho các tấm kim loại trên nhiều ứng dụng công nghiệp. Nó đảm bảo hiệu quả hoạt động vượt trội và xử lý chính xác cho tất cả các loại phôi kim loại, từ đó tối ưu hóa quy trình làm việc và cải thiện chất lượng sản phẩm trong các lĩnh vực công nghiệp khác nhau.
