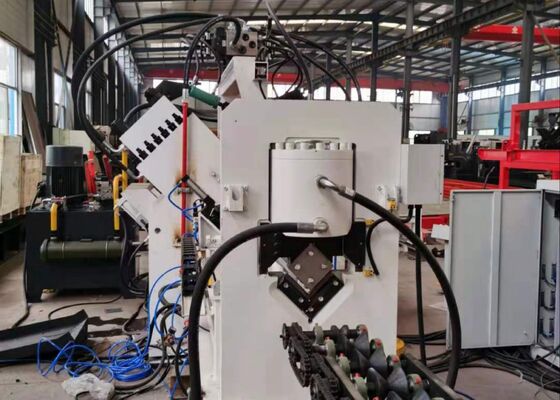

Máy cắt đánh dấu đâm thép CNC được điều khiển số 50х50х4~200х200x20mm

Máy cắt đánh dấu đâm thép CNC được điều khiển số 50х50х4~200х200x20mm

Sản phẩm giới thiệu:

Dòng dây chuyền sản xuất đâm, đánh dấu và cắt góc CNC tốc độ cao JNC chủ yếu bao gồm đơn vị đâm, đơn vị đánh dấu, đơn vị cắt, máy vận chuyển ngang, máy vận chuyển xoay,máy vận chuyển cho ăn, vận chuyển cước, xe CNC, hệ thống thủy lực, hệ thống điện, hệ thống khí quyển và các thành phần chính khác.Dòng sản xuất này được thiết kế đặc biệt cho việc xử lý tự động thép góc trong ngành công nghiệp thápToàn bộ quy trình được điều khiển số, đảm bảo dễ dàng vận hành. Nó cho phép khả năng sản xuất tự động, chính xác cao, đa dạng và hàng loạt.

Các thông số sản phẩm:

Tính năng sản phẩm:

1Máy đâm sắt góc CNC được trang bị hai hoặc ba đơn vị đâm, mỗi đơn vị được thiết kế để chứa ba kích thước đâm khác nhau.Các đơn vị đâm này được điều khiển chính xác bởi điều khiển số (NC) để điều chỉnh các vị trí đâm chính xác. Máy có khả năng tạo ra cả lỗ tròn và hình bầu dục. Hoạt động cấp và đâm tốc độ cao của nó cải thiện đáng kể hiệu quả sản xuất.máy cung cấp một công suất sản xuất 9-10 tấn trong một ca tám giờ.

2. Đơn vị đánh dấu của máy đâm góc CNC được đặt trong một vỏ cứng và cứng.và vị trí đánh dấu có thể được điều chỉnh tự doNgoài ra, máy có một phương pháp đánh dấu đĩa với 10 hàng, tự động chọn ký tự mà không cần phải nhập bằng tay, do đó cải thiện đáng kể hiệu quả đánh dấu.

3Máy cắt thanh góc CNC được trang bị một đơn vị cắt một lưỡi, được biết đến với sức mạnh cắt đặc biệt của nó.và bề mặt cắt kết quả là sạch sẽ và mịn màng. Tủ lưỡi có thiết kế cửa mở, cho phép thay lưỡi nhanh chóng và an toàn.

4Bảng vật liệu ngang di chuyển hiệu quả thanh góc đến giá đỡ vật liệu quay, được điều khiển bởi một động cơ và máy giảm.Hệ thống này đảm bảo rằng thanh góc được đặt an toàn trên máy vận chuyển cho tiếp theo chế biến.

5. Phần làm việc được giữ an toàn và được cung cấp bởi một xe cắm CNC, đảm bảo độ chính xác vị trí chính xác.sử dụng hệ thống điều khiển vòng lặp kín.

6. Máy đâm và đánh dấu kim loại thép góc CNC hoạt động thông qua một hệ thống thủy lực cung cấp năng lượng cho các chức năng đâm, đánh dấu và cắt.Nó được trang bị một trạm thủy lực tốc độ cao có tích lũy, trong khi các đường thủy lực được thiết kế với các kết nối kiểu ferrule, đảm bảo khả năng chống rò rỉ và tạo điều kiện thay thế và bảo trì đơn giản.Các khối van thủy lực chính được lấy từ thương hiệu Atos có uy tín, đảm bảo một hệ thống thủy lực đáng tin cậy và hiệu quả.

7Hệ thống làm mát của trạm thủy lực cung cấp nhiều tùy chọn, bao gồm làm mát bằng nước, làm mát bằng không khí hoặc làm mát bằng dầu.Sự linh hoạt này cho phép khách hàng chọn phương pháp làm mát phù hợp nhất dựa trên nhu cầu hoạt động cụ thể của họ.

8Hệ thống điều khiển chủ yếu bao gồm một máy tính trên, PLC, động cơ servo, công tắc phát hiện bên ngoài, và các thành phần thiết yếu khác.và hệ thống tự động tạo ra chương trình xử lý tương ứng. Nó cũng có khả năng đọc DXF, NC và các định dạng tệp khác được tạo bởi phần mềm CAD. Giao diện người máy trên máy tính được thiết kế để dễ sử dụng,có màn hình hiển thị trực quan và hoạt động đơn giảnNó hỗ trợ các chức năng như hiển thị đồ họa phần làm việc, lưu trữ dữ liệu rộng rãi, hình dung dữ liệu vị trí và thông báo báo lỗi.

Các mẫu này, phản ánh các thông số kỹ thuật tiêu chuẩn và điều kiện chế biến điển hình trong ngành công nghiệp thép góc tháp, cho phép người dùng đánh giá trực tiếp chất lượng chế biến của thiết bị,độ chính xácHọ cung cấp một tham chiếu hữu hình để đánh giá hiệu suất của thiết bị và sự phù hợp của nó với các yêu cầu sản xuất cụ thể, do đó tạo điều kiện thông tin,ra quyết định dựa trên dữ liệu cho các ứng dụng tiềm năng.

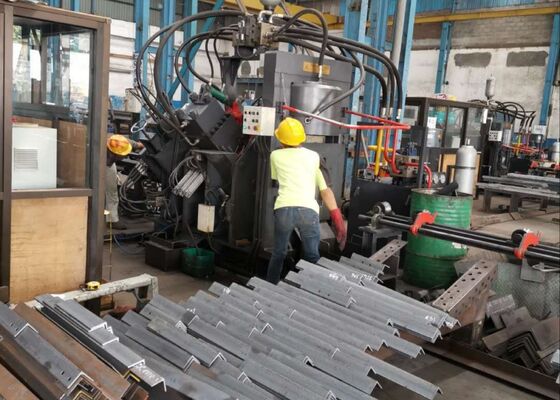

Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp phải chịu điều kiện thời tiết khắc nghiệt và tải trọng đáng kể,thiết bị này là rất quan trọng để xử lý các thành phần thép góc tạo thành cấu trúc chính của thápNó thực hiện hiệu quả các hoạt động khoan và đóng dấu trên thép góc được sử dụng cho thân tháp, cánh tay chéo và các yếu tố cấu trúc chính khác,đảm bảo kích thước chính xác và kết nối an toàn để duy trì sự ổn định và toàn vẹn tổng thể của các tháp.
