Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Tối đa. chiều dài của nguyên liệu (m): | 14 | Lực đánh dấu (kN): | 1000 |
| Số nhóm ký tự: | 1 | Số ký tự: | 18 |
| Kích thước ký tự (mm): | 14*10*19 | Phạm vi khoảng cách chính xác (mm): | 50~220（Vô cấp） |
| Làm nổi bật: | Máy dẫn đường góc CNC cho tháp truyền tải,Máy cắt dây thép CNC 200m/min,Máy khoan thép góc với bảo hành |
||
Máy CNC Angle Steel Line được sử dụng trong tháp đường truyền 200m / phút Tốc độ cắt của khoan
Sản phẩm giới thiệu:

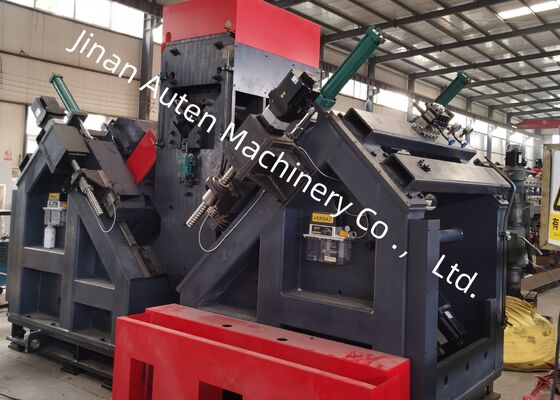

Đường máy khoan và đánh dấu góc CNC được thiết kế tỉ mỉ để khoan và đóng dấu thép góc lớn, cường độ cao được sử dụng trong các tháp đường truyền.Hệ thống này đảm bảo khoan chính xác của tất cả các lỗ trong thép góc, đảm bảo chất lượng lỗ đặc biệt và độ chính xác vị trí.
Các thông số chính:
| Mô hình | JNC2532 | ADM2532 | ADM3635 |
| Kích thước góc (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100×100×10~360×360×35 | |
| Chiều dài tối đa của chỗ trống (m) | 14 | ||
| Taper của trục khoan | / | BT2 | |
| Chiều kính khoan tối đa (mm) | F40 | ||
| Số lượng khoan trên mỗi bên (phần) | Tổng cộng 6 trên cả hai bên) | ||
| Tốc độ xoay trục tối đa (r/min) | 120-560, Chuyển biến điều chỉnh không bước | 6000 | |
| Tốc độ cắt tối đa của khoan (m/min) | / | 200 | |
| Các trục CNC | 3 | 9 | |
| Phạm vi đánh dấu phía sau (mm) | 50-220 (không có bước) | 50-330 (không có bước) | |
| Tốc độ cấp độ góc tối đa (m/min) | 40 | ||
| Lực đánh dấu (kN) | 1000/1200 | ||
| Số lượng nhóm ký tự | 4 | ||
| Số lượng nhân vật trong mỗi nhóm | 18 | ||
| Bên nhân vật ((mm) | 14×10×19 | ||
| Hệ thống làm mát khoan | Làm mát bên ngoài |
Không khí atomization khô làm mát nội bộ |
|
| Chế độ lập trình | Phần mềm nâng cao hoặc lập trình hướng dẫn | ||
| Kích thước tổng thể (m) | 32x7x2.5 | 34×8×3 | 34×8,9×3 |
Tính năng sản phẩm:

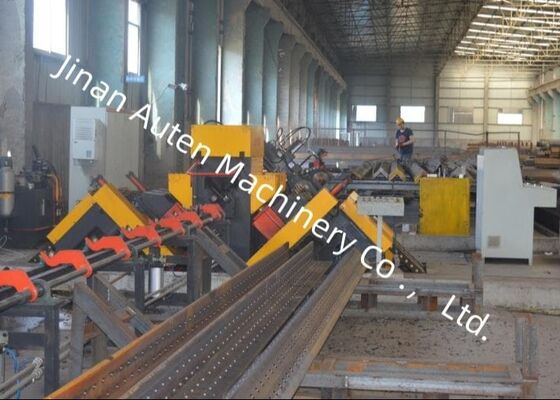

1Dòng sản xuất được trang bị một hệ thống tải tự động, bao gồm một kênh cho ăn theo chiều ngang và một giá đỡ tải xoay, cũng như một hệ thống thả tự động và cơ chế cho ăn.Tất cả các hoạt động khoan và đánh dấu thép trên thép góc được tích hợp hiệu quả vào một, quy trình liên tục. Toàn bộ quy trình làm việc được tự động hóa hoàn toàn, loại bỏ sự cần thiết của sự can thiệp bằng tay và giảm đáng kể cường độ lao động của người vận hành.
2Đinh khoan được trang bị một đinh chính xác BT40 của Đài Loan (có chất làm mát bên trong), đảm bảo hiệu quả và độ chính xác khoan đặc biệt.Đơn vị khoan được trang bị sáu đầu khoan CNC, ba ở mỗi bên của thép góc.Các đầu tương ứng ở cả hai bên có thể đồng thời khoan lỗ với cùng một đường kính và ở khoảng cách giống hệt nhau từ đầu trên của các cánh thép góc.
3Phần mềm được trang bị một giao diện tiếng Trung / tiếng Anh song ngữ, đảm bảo hoạt động thân thiện với người dùng và hiển thị rõ ràng các bản vẽ mảnh.
4. Quá trình lập trình là đơn giản và hiệu quả; người dùng chỉ cần nhập kích thước đồ đạc, đường kính lỗ, khoảng cách và số lượng để tạo ra chương trình.Phần mềm CAD / CAM lofting có thể được sử dụng để chuyển đổi tập tin trực tiếpHệ thống hoàn toàn tương thích với các tập tin NC1 được tạo bởi phần mềm TEKLA.
5Các thành phần thủy lực, khí và điện chính được lấy từ các thương hiệu có uy tín, hiệu suất cao để đảm bảo độ tin cậy và độ bền lâu dài.
6Hệ thống được trang bị một chức năng tự chẩn đoán tích hợp để phát hiện và khắc phục trục trặc hiệu quả.
7. Đơn vị cắt có sẵn như một tính năng tùy chọn và sử dụng một cơ chế cắt hai lưỡi để cải thiện hiệu suất.
Các mẫu này đại diện cho một loạt các thông số kỹ thuật tiêu chuẩn và cấu hình lỗ của thép góc thường được sử dụng trong việc xây dựng các tháp đường truyền.Chúng cung cấp cho người sử dụng tương lai hoặc kiểm tra viên một tham chiếu trực quan để đánh giá hiệu suất chức năng của thiết bị, cung cấp các tiêu chuẩn rõ ràng và hữu hình để đánh giá liệu thiết bị có đáp ứng các yêu cầu sản xuất thực tế cho sản xuất tháp đường truyền hay không.
Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp truyền tải tiếp xúc với điều kiện thời tiết khắc nghiệt và tải trọng đáng kể,thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần thép góc tạo thành các cấu trúc chịu tải chính của thápNó thực hiện hiệu quả khoan và đánh dấu các hoạt động trên thép góc được sử dụng trong tháp thân, cánh tay chéo và các thành phần cấu trúc quan trọng khác,đảm bảo độ chính xác kích thước chính xác và hiệu suất kết nối đáng tin cậyKết quả là, nó đóng góp đáng kể vào tính toàn vẹn cấu trúc và sự ổn định lâu dài của các tháp truyền thông trong suốt suốt thời gian hoạt động của chúng.
