Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Đấm, đánh dấu, cắt | Tối đa. Punching (dia. Х thi.) (Mm): | Φ26х20 |
|---|---|---|---|
| Lực đấm (KN): | 1000/1200 | Lực đánh dấu (KN): | 1000/1200 |
| Lực cắt (kN): | 2200/4300 | Tối đa. Chiều dài của trống (m): | 14 |
| Tối đa. Chiều dài của hoàn thành (m): | 12 | Cú đấm mỗi bên: | 3 |

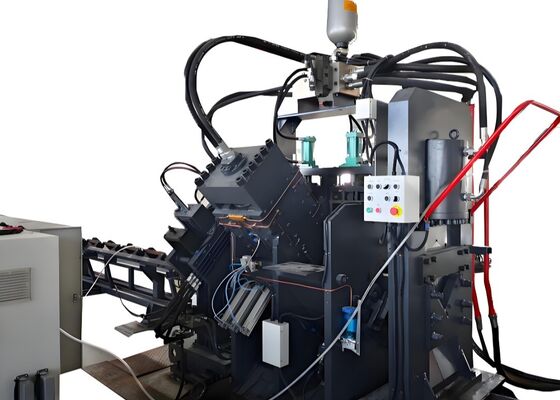

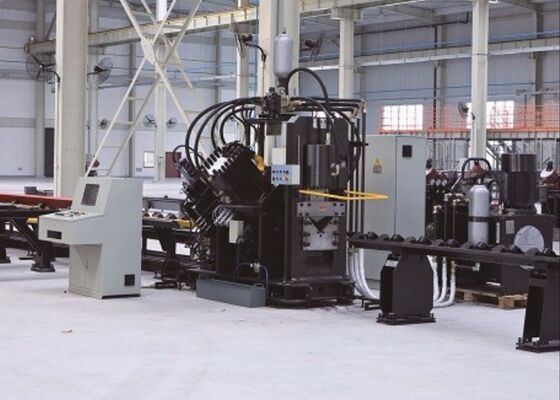

Dòng máy đột dập CNC JNC2020 để cắt thép góc, lực đột 1000/1200KN
Giới thiệu sản phẩm:
JDây chuyền sản xuất đột, đánh dấu và cắt góc CNC tốc độ cao dòng NC chủ yếu bao gồm bộ phận đột, bộ phận đánh dấu, bộ phận cắt, băng tải ngang, băng tải xoay, băng tải nạp, băng tải dỡ, xe nạp CNC, hệ thống thủy lực, hệ thống điện, khí nén, v.v. Dây chuyền sản xuất này chủ yếu được sử dụng để gia công tự động thép góc trong ngành tháp. Quá trình gia công được điều khiển bằng số và thao tác rất thuận tiện. Nó có thể thực hiện sản xuất tự động, độ chính xác cao, đa dạng và hàng loạt.
Thông số sản phẩm:
| Model | JNC2020 |
| Kích thước góc (mm) | 50х50х4~ |
| 200х200х20 | |
| Đột tối đa (Đường kính x Dày) (mm) | Φ26х20 |
| Lực đột (kN) | 1000/1200 |
| Lực đánh dấu (kN) | 1000/1200 |
| Lực cắt (kN) | 2200/4300 |
| Chiều dài phôi tối đa (m) | 14 |
| Chiều dài thành phẩm tối đa (m) | 12 |
| Lỗ đột mỗi bên | 3 |
| Nhóm chữ đánh dấu | 4 |
| Số chữ trên mỗi nhóm | 18 |
| Kích thước chữ (mm) | 14x10x19 |
| Trục CNC | 3 |
| Chế độ cắt | Lưỡi kép hoặc Lưỡi đơn |
| Phương pháp làm mát | Làm mát bằng nước/Làm mát bằng không khí/Máy làm lạnh dầu |
| Tốc độ nạp tối đa (m/phút) | 80 |
| Chế độ lập trình | Phần mềm Lofting hoặc lập trình hướng dẫn |
| Kích thước tổng thể (m) | Khoảng 32x7x3 |
| Các thông số trên có thể được điều chỉnh và thay đổi theo yêu cầu cụ thể của khách hàng. | |
Tính năng sản phẩm:
1. Máy đột thép góc CNC được trang bị hai hoặc ba bộ phận đột, mỗi bộ phận có thể chứa ba kích thước đột khác nhau. Các bộ phận đột này được điều khiển chính xác bằng điều khiển số (NC) để điều chỉnh vị trí đột. Máy có khả năng đột cả lỗ tròn và lỗ bầu dục. Hoạt động nạp và đột tốc độ cao của nó làm tăng đáng kể hiệu quả sản xuất. Đối với thép góc 50×50×4mm, công suất đầu ra là 9-10 tấn trong ca làm việc tám giờ.
2. Bộ phận đánh dấu của máy đột góc CNC có vỏ bọc chắc chắn và cứng cáp. Hệ thống đánh dấu bao gồm bốn bộ hộp mực, có thể được chọn thông qua lập trình và vị trí gõ có thể được điều chỉnh tự do. Ngoài ra, một phương pháp đánh dấu đĩa có sẵn, bao gồm 10 hàng và nó tự động chọn các ký tự mà không cần can thiệp thủ công, giúp tăng cường đáng kể hiệu quả đánh dấu.
3. Máy cắt thép góc CNC được trang bị một bộ phận cắt một lưỡi, nổi tiếng với lực cắt cao. Mỗi lần cắt được thực hiện mà không lãng phí vật liệu và bề mặt cắt thu được sạch sẽ và nhẵn. Vỏ lưỡi có thiết kế cửa mở, tạo điều kiện thay thế lưỡi nhanh chóng và an toàn.
4. Bàn vật liệu nằm ngang chuyển thép góc đến giá đỡ vật liệu xoay một cách hiệu quả, được cung cấp bởi động cơ và bộ giảm tốc. Hệ thống này đảm bảo rằng thép góc được đặt chắc chắn trên băng tải nạp để gia công thêm.
5. Phôi được giữ và nạp chắc chắn bằng xe nạp CNC, đảm bảo độ chính xác định vị cao. Xe nạp được điều khiển bởi động cơ servo, với phản hồi được cung cấp bởi bộ mã hóa quang điện, sử dụng hệ thống điều khiển vòng kín.
6. Máy đột và đánh dấu kim loại thép góc CNC được cung cấp bởi hệ thống thủy lực điều khiển các hoạt động đột, đánh dấu và cắt. Nó được trang bị một trạm thủy lực tốc độ cao có bộ tích lũy và các đường thủy lực sử dụng các kết nối kiểu vòng, có khả năng chống rò rỉ và tạo điều kiện thay thế và bảo trì dễ dàng. Các khối van thủy lực chính có nguồn gốc từ thương hiệu Atos nổi tiếng, đảm bảo một hệ thống thủy lực đáng tin cậy và hiệu quả.
7. Hệ thống làm mát của trạm thủy lực cung cấp các tùy chọn làm mát bằng nước, làm mát bằng không khí hoặc làm lạnh dầu. Khách hàng có thể linh hoạt lựa chọn phương pháp làm mát phù hợp nhất dựa trên các yêu cầu vận hành cụ thể của họ.
8. Hệ thống điều khiển chủ yếu bao gồm máy tính trên, PLC, động cơ servo, công tắc phát hiện bên ngoài và các thành phần khác. Người vận hành chỉ cần nhập các yêu cầu xử lý và hệ thống sẽ tự động tạo chương trình xử lý tương ứng. Nó cũng có khả năng đọc các định dạng tệp DXF, NC và các định dạng khác do phần mềm CAD tạo ra. Giao diện người-máy của máy tính trên thân thiện với người dùng, cung cấp màn hình trực quan và thao tác đơn giản. Nó hỗ trợ các chức năng như hiển thị đồ họa phôi, lưu trữ dữ liệu mở rộng, trực quan hóa dữ liệu vị trí và thông báo cảnh báo lỗi.
Các mẫu này, đại diện cho các thông số kỹ thuật tiêu chuẩn và các tình huống xử lý điển hình trong ngành tháp thép góc, cho phép người dùng đánh giá trực tiếp chất lượng xử lý, độ chính xác và tay nghề của thiết bị. Chúng đóng vai trò là một điểm tham chiếu cụ thể để đánh giá hiệu suất của thiết bị và sự phù hợp của nó với các nhu cầu sản xuất cụ thể, do đó hỗ trợ việc ra quyết định dựa trên dữ liệu, có thông tin cho các ứng dụng tiềm năng.
Trong việc xây dựng các đường dây truyền tải điện áp cực cao (UHV), nơi các tháp phải chịu đựng các điều kiện thời tiết khắc nghiệt và tải trọng lớn, thiết bị này đóng một vai trò quan trọng trong việc xử lý các thành phần thép góc tạo thành khung chính của các tháp. Nó thực hiện hiệu quả các hoạt động khoan và dập trên thép góc được sử dụng cho thân tháp, cánh tay chéo và các bộ phận kết cấu thiết yếu khác, đảm bảo kích thước chính xác và các kết nối an toàn để duy trì sự ổn định tổng thể của các tháp.
