Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước tấm: | 1500x800mm | Độ dày tấm: | 5 ~ 25 mm |
|---|---|---|---|
| Đấm lực: | 1000/ 1200kN | Đánh dấu lực: | 800/ 1000kN |
| Cnc hay không: | máy cnc | Trạm chết: | 4 |

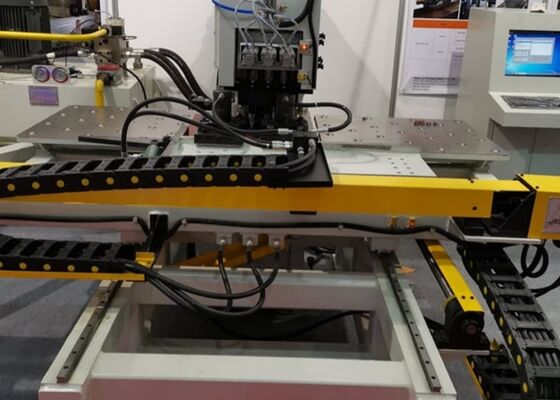

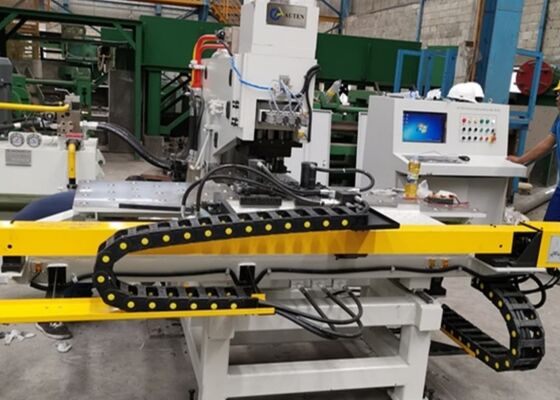

Máy đột dập tấm CNC trục chính khoan 180mm cho gia công kim loại công nghiệp
Ngành công nghiệp áp dụng:
Máy đột dập và khoan tấm CNC này được thiết kế tỉ mỉ cho lĩnh vực sản xuất tháp thép, mang lại độ chính xác vượt trội trong các hoạt động đột, đánh dấu và khoan cho các bộ phận tấm thép. Hơn nữa, nó thể hiện tính linh hoạt đáng kể, cho phép thực hiện các tác vụ đột, khoan và đánh dấu trên nhiều loại bộ phận kim loại, phục vụ cho nhiều ứng dụng công nghiệp khác nhau.
Thông số kỹ thuật:
| Model | BNC100 | BNCZ100 | BNHD120 | |||
| Kích thước phôi tối đa (mm) | 1500×800 | |||||
| Đường kính đột tối đa (mm) | Φ26 | |||||
| Đường kính khoan tối đa (mm) | / | Φ50 | ||||
| Côn trục chính khoan | / | / | BT50 | |||
| Độ dày tấm (mm) | Đột | 5～25 (Q235) | ||||
| Khoan | / | 40 | ||||
| Lực đột (kN) | 1000/ 1200 | |||||
| Lực đánh dấu (kN) | 800/ 1000 | |||||
| Khoảng cách tối thiểu giữa lỗ và mép tấm (mm) | Đột | 25 | ||||
| Khoan | / | Phụ thuộc vào đường kính lỗ | ||||
| Kích thước ký tự (mm) | 14×10×19 | |||||
| Số lượng ký tự | 12 | |||||
| Vị trí khuôn | 3 | 4 | ||||
| Tốc độ nạp phôi khoan (mm/phút) | / | 25~280 | 0~5000 | |||
| Hành trình trục chính khoan (mm) | / | 180 | 350 | |||
| Tốc độ quay của trục chính khoan (v/phút) | / | 120~560 | 30~3000 | |||
| Chế độ lập trình |
Lập trình lệnh, bản vẽ Auto CAD hoặc phần mềm bố cục |
|||||
| Kích thước tổng thể D×R×C (m) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
Tính năng sản phẩm:
1. Máy đột và đánh dấu thép kênh CNC được chế tạo với khung hàn tấm loại C chắc chắn, đảm bảo độ bền kết cấu vượt trội và cung cấp không gian rộng rãi cho các hoạt động. Nó được trang bị ba vị trí khuôn, một trong số đó được chỉ định riêng để đánh dấu và hỗ trợ lập chỉ mục tự động các vị trí khuôn để tăng cường hiệu quả hoạt động. Hệ thống kẹp cung cấp khả năng tương thích rộng rãi với nhiều loại phôi, sử dụng vách ngăn tham chiếu bằng không để căn chỉnh chính xác. Phôi được giữ an toàn trên bàn làm việc có ổ bi, cho phép xử lý trơn tru và dễ dàng. Chuyển động dọc theo trục X và Y được cung cấp bởi động cơ servo và được truyền qua vít me bi có độ chính xác cao, trong khi độ chính xác vị trí đột được điều khiển bởi Bộ điều khiển logic khả trình (PLC), đảm bảo tự động hóa hoàn toàn quy trình gia công. Sau khi người vận hành nhập chương trình phôi, nó có thể được lưu trữ, truy xuất và sử dụng lại cho các chu kỳ sản xuất hàng loạt liên tục.
2. Máy khoan thép CNC được trang bị công nghệ Điều khiển số bằng máy tính (CNC) hiện đại và hệ thống nạp liệu do động cơ servo điều khiển, đảm bảo hiệu quả hoạt động đặc biệt và độ chính xác nhất quán trên nhiều loại phôi.
3. Các bộ phận chức năng quan trọng của máy được thiết kế với cấu trúc mô-đun, cho phép bảo trì đơn giản và quy trình sửa chữa hợp lý.
4. Máy đột và đánh dấu tấm kim loại CNC cho phép tích hợp liền mạch các hoạt động đột, đánh dấu và khoan trên một tấm kim loại duy nhất, cung cấp khả năng đa quy trình trong một chu kỳ hoạt động duy nhất.
5. Mô-đun khoan kết hợp các tính năng chức năng thiết yếu, chẳng hạn như nạp xuống nhanh, tiến trình gia công chính xác và rút lại nhanh chóng, tất cả đều cải thiện đáng kể hiệu quả hoạt động trong môi trường làm việc thực tế.
6. Được trang bị hệ thống phát hiện lỗi tự chẩn đoán tinh vi, máy tạo điều kiện nhận dạng nhanh chóng các sự cố hoạt động, cho phép các hành động bảo trì kịp thời và đảm bảo độ tin cậy sản xuất nhất quán.
7. Quy trình lập trình được thiết kế tỉ mỉ để nhấn mạnh tính thân thiện với người dùng: người vận hành có thể trực tiếp nhập đường kính lỗ, tọa độ vị trí và số lượng lô phôi vào hệ thống điều khiển. Ngoài ra, hệ thống tương thích với các chương trình do phần mềm lofting chuyên dụng tạo ra hoặc cho phép chuyển đổi trực tiếp các tệp CAD/CAM, đảm bảo thực hiện chương trình trơn tru và hiệu quả.
Chi tiết máy:
Hệ thống gia công kim loại chuyên dụng này được thiết kế đặc biệt để thực hiện các hoạt động đột, đánh dấu và khoan trên các tấm thép trong ngành sản xuất tháp thép. Nó mang lại độ chính xác gia công đặc biệt, đáp ứng các yêu cầu dung sai nghiêm ngặt và tiêu chuẩn hoàn thiện bề mặt. Ngoài ứng dụng chính trong lĩnh vực tháp thép, thiết bị có khả năng thích ứng cao này cung cấp các chức năng đột, khoan và đánh dấu đáng tin cậy cho các tấm kim loại trên nhiều lĩnh vực công nghiệp khác nhau. Nó luôn đảm bảo hiệu quả hoạt động cao và xử lý chính xác cho tất cả các loại phôi kim loại, do đó tối ưu hóa quy trình làm việc và cải thiện chất lượng sản phẩm trong các ứng dụng công nghiệp khác nhau.
