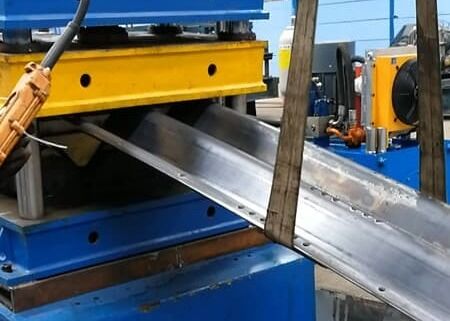

Mô hình DFCP150 Đường dây hình thành cuộn mảng dải dồn với chức năng lỗ đâm

Mô hình DFCP150 Đường dây hình thành cuộn mảng dải dồn với chức năng lỗ đâm

Sản phẩm giới thiệu:

Đường dây hình thành cuộn mảng lăn có thể đạt được tấm đơn ban đầu của nhiều quy trình, sản xuất không bị gián đoạn, đặt uncoiling, làm bằng, đâm, hình thành,cắt tóc trong một sản xuất liên tục, do đó, các sản phẩm xuất hiện tiêu chuẩn, đâm cài đặt nhất quán là dễ dàng.dễ vận hành và sử dụng ít lao động.

Cấu hình sản phẩm:

Lưu ý: khi xác nhận đơn đặt hàng, cả hai bên phải ký kết bản vẽ hồ sơ, bản vẽ lỗ đục và bản vẽ phần vòm cùng nhau.

Quá trình sản xuất:

Decoilre- leveler - material loop servo feeder puncher material loop-- main roll former cutter - workpiece outside - máy cắt dây chuyền - máy cắt dây chuyền

Các thành phần chính của dây chuyền tạo cuộn:

Decoiler 1 bộ (bao gồm xe cuộn và hỗ trợ hỗ trợ)

Deociler này là mô hình đầu duy nhất, động cơ điều khiển trục decoiler để mở cuộn thép và sức mạnh thủy lực làm cho trục decoiler mở rộng thiết bị để làm cho cuộn thép được cố định tốt trên trục decoiler.Cấu trúc phần chi tiêu là mô hình ′′wedge′′Để làm cho người vận hành decoiler an toàn, decoiler cũng bao gồm phanh khí và cánh tay báo chí.

Nó sẽ bảo vệ người vận hành trong quá trình làm việc.
Decoiler cũng bao gồm 4 mảnh tấm khối nguyên liệu thô, để giữ cho cuộn thép được cố định tốt trên trục decoiler khi decoiler đang hoạt động.Bảng khối có thể được cài đặt và tháo xuống theo yêu cầu làm việc thực tế.

Xe cuộn dây:
Nó được sử dụng để tải và dỡ cuộn dây thép từ trục decoiler. xe cuộn dây có thể di chuyển về phía trước và ngược, động cơ lái xe để di chuyển; bàn hỗ trợ xe cuộn dây có thể nâng lên và xuống,xi lanh thủy lực cung cấp năng lượng cho thiết bị này.
Sức mạnh động cơ của xe cuộn dây: ≈3Kw (Phụ thuộc vào thiết kế cuối cùng)

Trợ lý hỗ trợ:
Để làm cho trục decoiler an toàn khi cuộn dây thép đang tải lên nó, nó có một khung trợ giúp để hỗ trợ nó. khung trợ giúp là mô hình năng lượng thủy lực, nó có thể di chuyển lên và xuống.Khi khung trợ lý đang hoạt động, phần kết nối của nó sẽ được khóa tự động, nó có thể giữ khung trợ lý để được hỗ trợ decoiler trục ổn định.
Trọng lượng hỗ trợ:15000kg

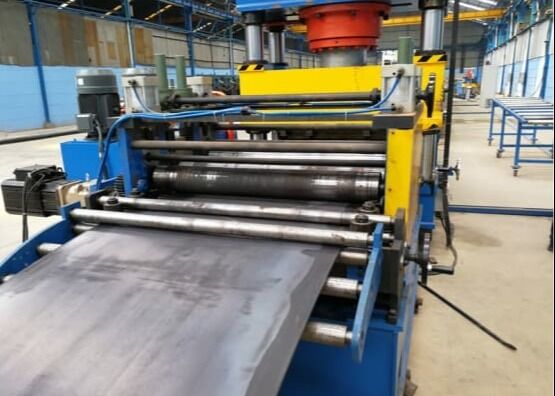

Máy làm mực 1 bộ

Lớp này sử dụng mô hình 5 cuộn. Lớp trên có 2 cuộn, và lớp dưới có 3 cuộn. Không gian giữa lớp trên và lớp dưới có thể được điều chỉnh bằng tay bằng vít.
Một cặp cuộn hướng dẫn được lắp đặt ở phía trước của phần cuộn ngang, cuộn thức ăn được chèn tốt bởi xi lanh khí nén.người vận hành có thể điều khiển nó theo yêu cầu làm việc thực tế.
Ở phía trước của phần chính leveler, một đầu lới kính thiên văn đặc biệt được lắp đặt trên tấm nền leveler.vỏ này sẽ di chuyển lên và hướng dẫn nguyên liệu thô để có được vào thiết bị leveler trơn tru.

Điều khiển chuyển đổi tần số

Để làm cho vật liệu thép nguyên liệu có thể đi vào phần làm bằng bằng cách dễ dàng và trơn tru, một hướng dẫn vật liệu và cánh tay nén được lắp đặt giữa máy tháo và làm bằng.Thiết bị này chủ yếu bao gồm cánh tay báo chí, bàn hỗ trợ, đầu xẻo và vv cánh tay báo chí, bàn hỗ trợ và đầu xẻo được điều khiển bởi xi lanh thủy lực, cánh tay báo chí có một con lăn điện, nó được sử dụng để hỗ trợ cho ăn.Máy cuộn điện được điều khiển bởi động cơ 3Kw. Phần này có thể giúp các nhà khai thác thức ăn nguyên liệu thô tấm để có được vào phần leveler, nó sẽ tiết kiệm thời gian cho các nhà khai thác.

Thiết bị hàn đít cạo 1 bộ

Chức năng: Cắt đầu và đuôi của tấm để hoàn thành hàn đít của tấm.
Cấu trúc: Nó bao gồm máy cắt, đầu vật liệu và thiết bị ép đuôi vật liệu, thiết bị hướng dẫn, nền tảng hàn, thiết bị cho ăn chích, hệ thống truyền động, cơ sở, v.v.với cuộn bên có thể điều chỉnh ở phía trước và phía sau. Khung là một cấu trúc hàn tấm thép hồ sơ +, cắt thủy lực, ép thủy lực, và nền tảng ép. Thiết lập tấm hỗ trợ đồng. hàn cung argon thủ công, mài tay.Người sử dụng máy hàn phải tự chuẩn bị nó.
