Giới thiệu sản phẩm:

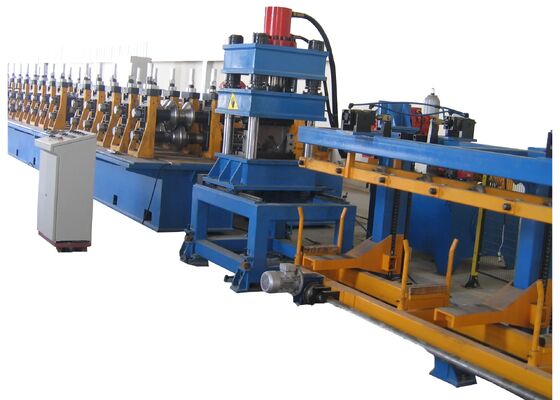

Dây chuyền tạo hình lan can đường cao tốc, dây chuyền sản xuất bảo vệ đường cao tốc, dây chuyền tạo hình lan can có thể đạt được một tấm đơn ban đầu của đa quy trình, sản xuất liên tục, thiết lập việc tháo cuộn, san phẳng, đục lỗ, tạo hình, cắt trong một sản xuất liên tục, để sản phẩm có hình thức tiêu chuẩn, đục lỗ lắp đặt nhất quán dễ dàng. Dây chuyền sản xuất có tốc độ sản xuất cao, đục lỗ trực tuyến và sản xuất đúc liên tục, dễ vận hành và sử dụng ít nhân công.

Cấu hình sản phẩm:

Lưu ý: Bản vẽ loại bảng phải tuân theo bản vẽ cuối cùng được ký và xác nhận bởi người mua và người bán.

Quy trình sản xuất:

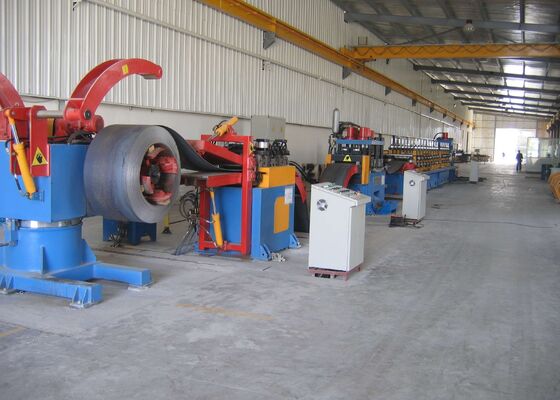

Dây chuyền sản xuất được vận hành theo quy trình sau: Tháo cuộn → Vòng (lưu trữ) → Cấp liệu san phẳng Servo → Đục lỗ 315T (cắt) + ép đục lỗ và gia cố → uốn nguội → xả

Máy tạo hình cuộn - 1 bộ

Mục đích: Được sử dụng để đạt được hình dạng giao diện mong muốn thông qua quá trình uốn cuộn.

Cấu trúc: Bộ phận tạo hình sử dụng khung độc lập (kiểu vòm thay đổi nhanh). Được điều khiển bởi động cơ và bộ giảm tốc, và được điều khiển bởi hộp giảm tốc. Con lăn tạo hình được thiết kế bởi phần mềm chuyên nghiệp. Vật liệu được làm bằng thép khuôn chất lượng cao Cr12, với độ cứng HRC58~62 sau khi tôi (các đặc tính vật lý tương đương với vật liệu D2 của Mỹ). Bề mặt con lăn được đánh bóng sau khi gia công tinh. Con lăn có độ chính xác cao và tuổi thọ dài.
Trục dưới được dẫn động, và các trục trên và dưới sử dụng bánh răng đồng bộ nếu cần thiết. Dẫn động chính được dẫn động bởi hộp giảm tốc. Vật liệu đối tượng của hộp giảm tốc là ZG45 hoặc hàn tấm thép.
Đai ốc ngoài của vòm là ren trái (trục dưới) và ren phải (trục trên).

Hệ thống thủy lực - 2 bộ

Mục đích: 1 bộ cung cấp năng lượng cho máy tháo cuộn, xe đẩy nạp và máy đục lỗ; bộ còn lại cung cấp hỗ trợ năng lượng cho việc cắt thủy lực.

Cấu trúc: Cấu trúc kết hợp bơm và bình tích áp được áp dụng, và tốc độ hành động đục lỗ và cắt nhanh, giúp cải thiện tốc độ dây chuyền sản xuất. Bộ làm mát bằng không khí được sử dụng để tản nhiệt để đáp ứng các yêu cầu sản xuất tải trọng cao và nhiệt độ cao. Hệ thống thủy lực này là một hệ thống thủy lực nhanh, phù hợp với các dây chuyền sản xuất đục lỗ tốc độ cao, con lăn lỗ và cắt uốn nguội. Các thành phần thủy lực chính là sản phẩm Huade Bắc Kinh.
Các thành phần chính là: bơm dầu, động cơ, van thủy lực, van điện từ, bộ lọc và thùng dầu thủy lực, v.v.
Hệ thống thủy lực sử dụng bộ lọc và độ sạch của dầu được đảm bảo ở mức 6-8.

Bộ điều khiển điện - 1 bộ

Toàn bộ dây chuyền áp dụng chế độ điều khiển người-máy kết hợp PLC và màn hình cảm ứng. Các thông số kỹ thuật, số lượng và thông số hệ thống của các bộ phận có thể được thiết lập thông qua màn hình cảm ứng. Nhiều bộ hướng dẫn vận hành có thể được lưu trữ cùng một lúc. Nó có mức độ tự động hóa cao và có chức năng báo động trong trường hợp có bất thường trong dây chuyền sản xuất. Hoạt động của toàn bộ dây chuyền sản xuất có thể được theo dõi thông qua hệ thống điều khiển. Sau khi mất điện hoặc tắt máy trong trạng thái bất thường, quá trình có thể tiếp tục theo các thông số làm việc đã được thiết lập trước đó.

Mô tả các thành phần điện chính:
