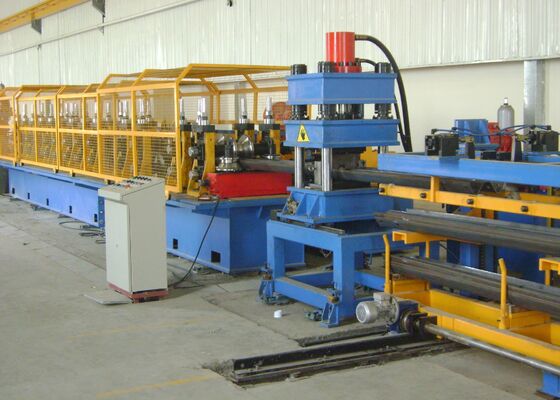

Mô hình RF300 Đường cao tốc hai sóng cong lạnh hình thành dây chuyền sản xuất tự động cho sử dụng guardrail

Dây chuyền sản xuất tự động uốn nguội hai sóng RF300 cho đường cao tốc dùng cho lan can

Giới thiệu sản phẩm:

Dây chuyền tạo hình lan can đường cao tốc, dây chuyền sản xuất bảo vệ đường cao tốc, dây chuyền tạo hình lan can có thể đạt được một tấm đơn ban đầu của đa quy trình, sản xuất không bị gián đoạn, thiết lập việc xả cuộn, san phẳng, đục lỗ, tạo hình, cắt trong một sản xuất liên tục, để sản phẩm có hình thức tiêu chuẩn, đục lỗ lắp đặt nhất quán dễ dàng. Dây chuyền sản xuất có tốc độ sản xuất cao, đục lỗ trực tuyến và sản xuất đúc liên tục, dễ vận hành và sử dụng ít nhân công.

Cấu hình sản phẩm:

Lưu ý: Bản vẽ loại bảng phải tuân theo bản vẽ cuối cùng do người mua và người bán ký và xác nhận.

Quy trình sản xuất:

Dây chuyền sản xuất được vận hành theo quy trình sau: Xả cuộn → Vòng (lưu trữ) → Cấp liệu san phẳng servo → Đục lỗ (cắt) 315T + ép đục và gia cường → uốn nguội → xả

Cấu hình và mục đích của đơn vị

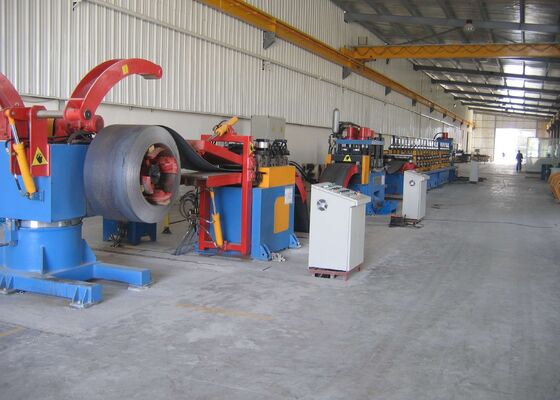

Máy xả cuộn - 1 bộ

Xả cuộn: Máy ở chế độ hỗ trợ đơn. Động cơ dẫn động trục máy xả cuộn để nhả cuộn, và lực thủy lực dẫn động thiết bị căng của trục máy xả cuộn để cố định cuộn trên trục máy xả cuộn. Cấu trúc căng là kiểu nêm, và trạng thái làm việc ổn định và đáng tin cậy.

Máy xả cuộn là máy xả cuộn tự động. Khi cuộn được lắp trên trục máy xả cuộn, trục máy xả cuộn quay tích cực trong quá trình vận hành thực tế của toàn bộ dây chuyền và lực kéo của nó đến từ động cơ máy xả cuộn. Máy xả cuộn có thể tự động nhả cuộn theo tốc độ chạy của toàn bộ dây chuyền. Để đảm bảo an toàn vận hành thực tế của máy xả cuộn, máy xả cuộn được trang bị thiết bị phanh khí nén.
Máy xả cuộn cũng chứa 4 vách ngăn và một cánh tay ép để ngăn cuộn bị lỏng trong quá trình xả cuộn và đảm bảo an toàn cho người vận hành.

Thiết bị lưu trữ (silo) - 2 bộ

Mục đích: Dùng để đệm sự không khớp tốc độ giữa máy san phẳng xả cuộn và máy đục lỗ và máy đục lỗ và máy tạo hình uốn. Nó làm cho toàn bộ dây chuyền chạy trơn tru và hoàn toàn.

Cấu trúc: Thiết bị lưu trữ bao gồm hai phần: con lăn hình cung và thiết bị hỗ trợ. Có bốn nhóm con lăn hình cung, được đặt ở hai bên của hai thùng chứa. Chúng bao gồm các khung hình cung và một nhóm con lăn linh hoạt. Bề mặt của các con lăn được mạ crôm cứng. Một công tắc quang điện được lắp đặt trong hố của thùng xả để kiểm soát vị trí của cuộn vật liệu vào hố, để tốc độ của từng bộ phận làm việc có thể được kết hợp hoàn hảo.

Bộ nạp san phẳng servo - 1 bộ

Mục đích: Cấp vật liệu tấm theo chiều dài bước thực tế cần thiết để đục lỗ. Nhiều bộ thông số cấp liệu có thể được thiết lập cùng một lúc, thuận tiện và nhanh chóng. Độ chính xác cấp liệu là chính xác mà không có dung sai tích lũy.

Nó áp dụng san phẳng 5 con lăn (2 con lăn ở lớp trên, 3 con lăn ở lớp dưới, điều chỉnh vít), 1 cặp con lăn dẫn hướng, kẹp khí nén của con lăn cấp liệu, điều chỉnh tốc độ biến tần và điều khiển công tắc điện. Mặt trước của máy san phẳng cũng được trang bị đầu xẻng kính thiên văn và thiết bị ép để đảm bảo rằng cuộn nguyên liệu thô đi vào máy san phẳng một cách trơn tru và an toàn.
Cấu trúc: Nó bao gồm một khung, một hệ thống kẹp và một hệ thống truyền động servo.
