Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước tấm: | 1500x800mm | Độ dày tấm: | 5 ~ 25 mm |
|---|---|---|---|
| Đấm lực: | 1000/ 1200kN | Đánh dấu lực: | 800/ 1000kN |
| Cnc hay không: | máy cnc | Trạm chết: | 4 |
| Làm nổi bật: | Máy đục ống CNC 800KN,Máy đánh dấu tấm lỗ 1000KN,Máy đục CNC 12 ký tự |
||

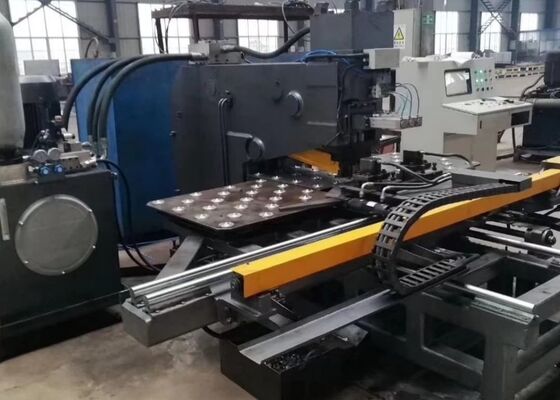

800/1000KN Đánh dấu lực Cnc lỗ tấm ống đâm máy 12 ký tự
Ngành công nghiệp áp dụng:
Được thiết kế đặc biệt cho ngành công nghiệp sản xuất tháp thép, máy đục và khoan tấm CNC này mang lại độ chính xác đặc biệt trong đục, đánh dấu,và các quy trình khoan cho các thành phần tấm thépNgoài ra, nó cung cấp tính linh hoạt xuất sắc, có khả năng thực hiện các nhiệm vụ đâm, khoan và đánh dấu trên một loạt các bộ phận kim loại cho nhiều ứng dụng công nghiệp khác nhau.
Thông số kỹ thuật:
| Mô hình | BNC100 | BNCZ100 | BNHD120 | |||
| Kích thước tối đa của phần làm việc (mm) | 1500×800 | |||||
| Chiều kính đâm tối đa (mm) | Φ26 | |||||
| Chuỗi đường kính khoan tối đa (mm) | / | Φ50 | ||||
| Taper của trục khoan | / | / | NT1 tài chính | |||
| Độ dày tấm (mm) | Đánh đấm | 5 ¢ 25 (Q235) | ||||
| Khoan | / | 40 | ||||
| Lực đâm (kN) | 1000/ 1200 | |||||
| Lực đánh dấu (kN) | 800/ 1000 | |||||
| Khoảng cách tối thiểu giữa lỗ và cạnh tấm (mm) | Đánh đấm | 25 | ||||
| Khoan | / | Tùy thuộc vào đường kính lỗ | ||||
| Kích thước ký tự ((mm) | 14×10×19 | |||||
| Tỷ lệ nhân vật | 12 | |||||
| Các trạm đúc | 3 | 4 | ||||
| Tốc độ cấp khoan (mm/min) | / | 25~280 | 0 ~ 5000 | |||
| Động của trục khoan ((mm) | / | 180 | 350 | |||
| Tốc độ xoay của trục khoan ((r/min) | / | 120~560 | 30 ~ 3000 | |||
| Chế độ lập trình |
Lập trình lệnh, phần mềm vẽ hoặc bố trí Auto CAD |
|||||
| Kích thước tổng thể L × W × H (m) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
Đặc điểm của sản phẩm:
1Máy đâm và đánh dấu thép kênh CNC có khung được xây dựng từ hàn tấm loại C, cung cấp tính toàn vẹn cấu trúc đặc biệt và không gian hoạt động rộng rãi.Hệ thống được trang bị ba trạm đúc, một trong số đó dành riêng cho đánh dấu, và hỗ trợ lập chỉ mục trạm đệm tự động, do đó tối ưu hóa hiệu quả hoạt động.Hệ thống kẹp đảm bảo khả năng tương thích rộng rãi với các mảnh khác nhau, sử dụng một baffle không tham chiếu để định vị chính xác.Các chuyển động trục X và Y được điều khiển bởi động cơ servo và truyền thông qua các vít quả bóng chính xác cao, trong khi sự sắp xếp vị trí đâm được quản lý bởi một bộ điều khiển logic có thể lập trình (PLC), đảm bảo tự động hóa hoàn toàn của quá trình gia công.nó có thể được cứu, thu hồi và tái sử dụng cho các chu kỳ sản xuất hàng loạt.
2Máy khoan thép CNC sử dụng công nghệ điều khiển số máy tính (CNC) tiên tiến cùng với các hệ thống cho ăn chạy bằng động cơ servo,đảm bảo hiệu quả hoạt động vượt trội và độ chính xác nhất quán trên một loạt các mảnh làm việc.
3Các thành phần chức năng chính của máy được thiết kế với cấu trúc mô-đun, cho phép bảo trì dễ dàng và các quy trình sửa chữa hiệu quả.
4. Máy đánh dấu và đánh dấu tấm kim loại CNC tạo điều kiện cho sự kết hợp liền mạch của các hoạt động đánh dấu, đánh dấu và khoan trên một tấm kim loại duy nhất,cung cấp khả năng đa quy trình trong một chu kỳ hoạt động duy nhất.
5. Các mô-đun khoan tích hợp các khả năng chức năng chính, bao gồm nhanh chóng cho ăn xuống, chính xác tiến trình gia công, và nhanh chóng thu hồi,tất cả đều cải thiện đáng kể hiệu quả hoạt động trong môi trường làm việc thực tế.
6Với một hệ thống tự chẩn đoán lỗi tiên tiến, máy cho phép phát hiện nhanh các vấn đề hoạt động,cho phép can thiệp bảo trì kịp thời và đảm bảo độ tin cậy sản xuất không bị gián đoạn.
7Quá trình lập trình được thiết kế cẩn thận để ưu tiên sự dễ sử dụng: các nhà khai thác có thể trực tiếp nhập đường kính lỗ, tọa độ vị trí và số lượng lô mảnh làm việc vào hệ thống điều khiển.Hơn nữa, hệ thống tương thích với các chương trình được tạo ra bởi phần mềm lofting chuyên dụng hoặc cho phép chuyển đổi trực tiếp các tệp CAD / CAM, đảm bảo thực hiện chương trình liền mạch và hiệu quả.
Chi tiết máy:
Hệ thống chế biến kim loại chuyên dụng này được thiết kế đặc biệt để thực hiện các hoạt động đâm, đánh dấu và khoan trên tấm thép trong lĩnh vực sản xuất tháp thép.Nó đảm bảo độ chính xác gia công đặc biệtNgoài việc sử dụng chính trong ngành công nghiệp tháp thép, thiết bị linh hoạt này cung cấp đục, khoan,và khả năng đánh dấu cho các tấm kim loại trên một loạt các lĩnh vực công nghiệpNó luôn đảm bảo hiệu quả hoạt động và độ chính xác xử lý cho tất cả các loại đồ đạc kim loại,do đó hợp lý hóa quy trình làm việc và nâng cao chất lượng sản phẩm trên các ứng dụng công nghiệp khác nhau.
