Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Chức năng: | Khoan và đánh dấu | Kích thước góc (mm): | 140*140*10~250*250*32 |
|---|---|---|---|
| Tối đa. chiều dài của nguyên liệu (m): | 14 | Lực đánh dấu (kN): | 1000 |
| Số nhóm ký tự: | 1 | Số ký tự: | 18 |
| Kích thước ký tự (mm): | 14*10*19 | Phạm vi khoảng cách chính xác (mm): | 50~220（Vô cấp） |

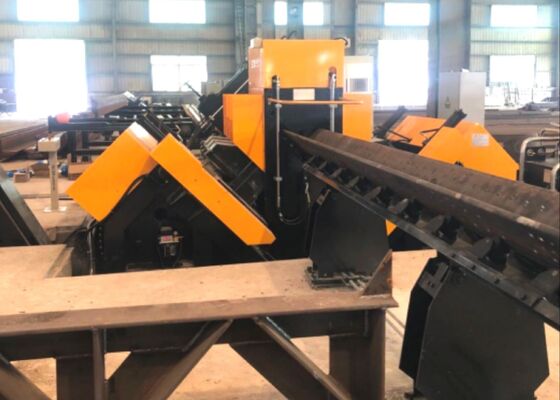

4 Nhóm ký tự Đường máy khoan thép góc CNC linh hoạt 18 ký tự mỗi nhóm
Sử dụng sản phẩm:
Đường máy khoan và đánh dấu góc CNC được thiết kế để khoan và đóng dấu thép góc lớn, cường độ cao được sử dụng trong các tháp đường truyền.Hệ thống này cho phép khoan chính xác của tất cả các lỗ trong thép góc, đảm bảo chất lượng lỗ đặc biệt và độ chính xác vị trí.
Các thông số chính:
| Mô hình | JNC2532 | ADM2532 | ADM3635 |
| Kích thước góc (mm) | 100 × 100 × 10 ~ 250 × 250 × 32 | 100×100×10~360×360×35 | |
| Chiều dài tối đa của chỗ trống (m) | 14 | ||
| Taper của trục khoan | / | BT2 | |
| Chiều kính khoan tối đa (mm) | F40 | ||
| Số lượng khoan trên mỗi bên (phần) | Tổng cộng 6 trên cả hai bên) | ||
| Tốc độ xoay trục tối đa (r/min) | 120-560, Chuyển biến điều chỉnh không bước | 6000 | |
| Tốc độ cắt tối đa của khoan (m/min) | / | 200 | |
| Các trục CNC | 3 | 9 | |
| Phạm vi đánh dấu phía sau (mm) | 50-220 (không có bước) | 50-330 (không có bước) | |
| Tốc độ cấp độ góc tối đa (m/min) | 40 | ||
| Lực đánh dấu (kN) | 1000/1200 | ||
| Số lượng nhóm ký tự | 4 | ||
| Số lượng nhân vật trong mỗi nhóm | 18 | ||
| Bên nhân vật ((mm) | 14×10×19 | ||
| Hệ thống làm mát khoan | Làm mát bên ngoài |
Không khí atomization khô làm mát nội bộ |
|
| Chế độ lập trình | Phần mềm nâng cao hoặc lập trình hướng dẫn | ||
| Kích thước tổng thể (m) | 32x7x2.5 | 34×8×3 | 34×8,9×3 |
Tính năng sản phẩm:
1. Tự động hóa tiên tiến: dây chuyền sản xuất được trang bị hệ thống tải tự động (bao gồm một kênh cho ăn theo chiều ngang và một giá đỡ tải xoay), hệ thống thả tự động,và một cơ chế cho ăn tự động. Tất cả các hoạt động khoan và đánh dấu thép trên thép góc được thực hiện trong một quy trình duy nhất trên dây chuyền này.loại bỏ nhu cầu tham gia thủ công và do đó giảm đáng kể cường độ lao động cho các nhà điều hành.

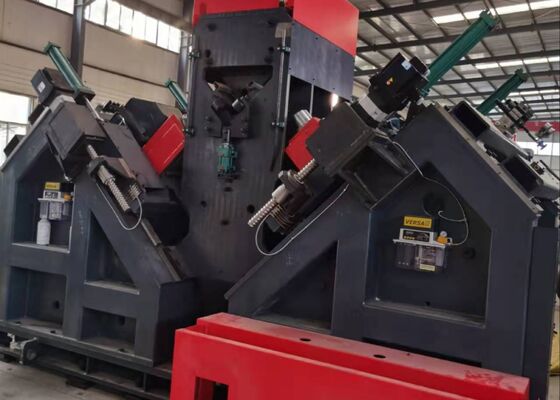

2Đinh khoan được trang bị một đinh chính xác BT40 của Đài Loan (có chất làm mát bên trong), đảm bảo hiệu quả và độ chính xác khoan đặc biệt.Đơn vị khoan được trang bị sáu đầu khoan CNC, với ba nằm trên mỗi cánh của thép góc.Các đầu tương ứng ở cả hai bên có thể đồng thời khoan lỗ của cùng một đường kính và ở khoảng cách giống hệt nhau từ đầu trên của các cánh thép góc.
3Phần mềm được trang bị giao diện tiếng Trung / tiếng Anh song ngữ, đảm bảo hoạt động trực quan và khả năng hiển thị bản vẽ mảnh.
4. Lập trình là đơn giản và hiệu quả; người dùng chỉ cần nhập kích thước đồ đạc, đường kính lỗ, khoảng cách và số lượng khi tạo chương trình.Phần mềm CAD / CAM lofting có thể được sử dụng để chuyển đổi tập tin trực tiếpHệ thống hoàn toàn tương thích với các tập tin NC1 được tạo bởi phần mềm TEKLA.
5Các thành phần thủy lực, khí và điện thiết yếu được mua từ các thương hiệu có uy tín, hiệu suất cao.
6Hệ thống được tích hợp với một tính năng tự chẩn đoán để phát hiện lỗi.
7Các đơn vị cắt có sẵn như là tùy chọn và sử dụng một hệ thống cắt hai lưỡi.
Các mẫu này bao gồm một loạt các thông số kỹ thuật tiêu chuẩn và cấu hình lỗ của thép góc thường được sử dụng trong việc xây dựng tháp đường truyền.Chúng cho phép người sử dụng tương lai hoặc kiểm tra viên đánh giá trực quan hiệu suất hoạt động của thiết bị, cung cấp các tham chiếu rõ ràng và hữu hình để đánh giá liệu thiết bị có đáp ứng nhu cầu sản xuất thực tế của sản xuất tháp đường truyền hay không.
Trong việc xây dựng các đường dẫn truyền điện cực cao (UHV), nơi các tháp truyền tải chịu được điều kiện thời tiết khắc nghiệt và tải trọng đáng kể,Thiết bị này đóng một vai trò không thể thiếu trong việc chế biến các thành phần thép góc cho các cấu trúc chịu tải chính của thápNó thực hiện hiệu quả các hoạt động khoan và đóng mác trên thép góc được sử dụng trong tháp thân, cánh tay chéo và các yếu tố cấu trúc quan trọng khác,đảm bảo độ chính xác kích thước chính xác và hiệu suất kết nối đáng tin cậyKết quả là, nó góp phần vào tính toàn vẹn cấu trúc và ổn định lâu dài của các tháp truyền thông trong suốt tuổi thọ hoạt động của chúng.
